大神手作|看透,说透——麦田黑豹G内构透明限量版(5016)制作实录

图文 / @灰色虎纹猫


Part 1. 关于这头透明怪兽

我特别青睐带内构的模型,很大程度上是因为北京的房子实在太贵了。如果做不带内构的模型,按每月一个1:35的作品来计算,用不了两年,就会把陋室所有的地方都占满,从而引发严重的生态危机。改成内构模型,好了,工作量暴增,每个模型的制作周期增加到了半年,几年之内都不用担心存放场地问题,还有效降低了我换不起大房子的挫败感。

感谢麦田这几年接连不断放卫星,如今内构模型的选择余地是越来越大了。这次选的这盒透明装甲的内构豹,是2018年发布的限定版,据说限量1000盒,抢到就是赚到。(没“赚到”的人,几个月后发现麦田出了更好玩的切割剖面豹……)

由于带了完整的内构,又是拼接式的履带,这辆黑豹坦克的工作量非常浩大。在购买这个透明版的时候,我天真地认为由于大部分的外壳不需要喷漆,工作量会因此减小。事实证明,透明外壳不仅不会减小工作量,反而会使工作量大增,因为所有舱盖、车载工具、潜望镜都要单独分色后再粘上去,而且粘接的任何缺陷(比如胶痕)都无法通过后期喷漆掩盖,所以,做起来既繁琐又心惊胆战。当然,做完之后的成就感也非同一般。

由于透明壳的特殊质感,这辆黑豹完工后,看起来并不像一辆坦克,倒像一个精密的自鸣钟。这次我制作这辆黑豹的原则是:以展示内构为主要目标,最大限度地利用透明外壳。为此不得不放弃了部分车载工具以避免遮挡内构,同时舍弃了迷彩涂装,使用单色涂装外壳,不让杂乱的色彩干扰视线。

Part 2. 成品展示

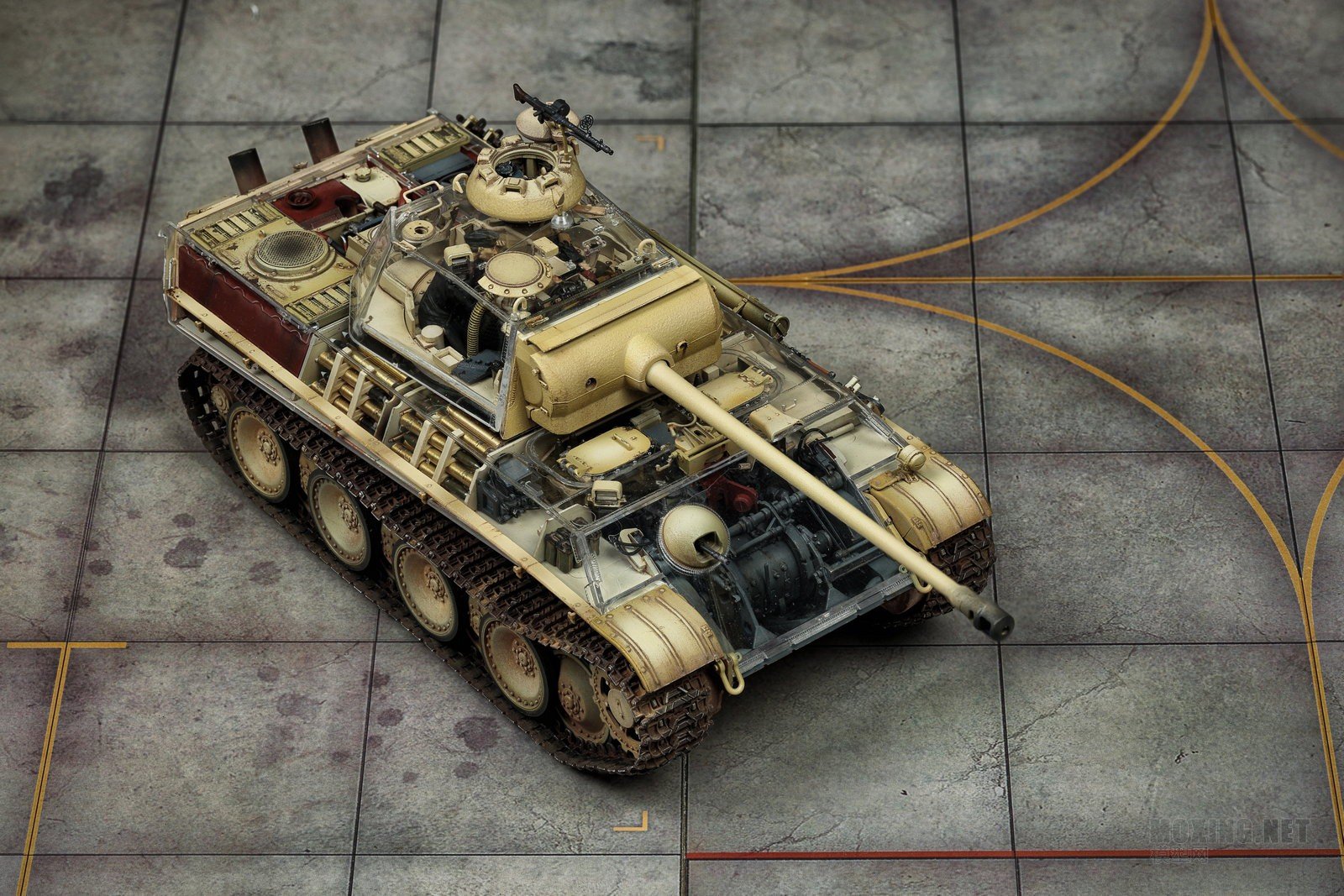

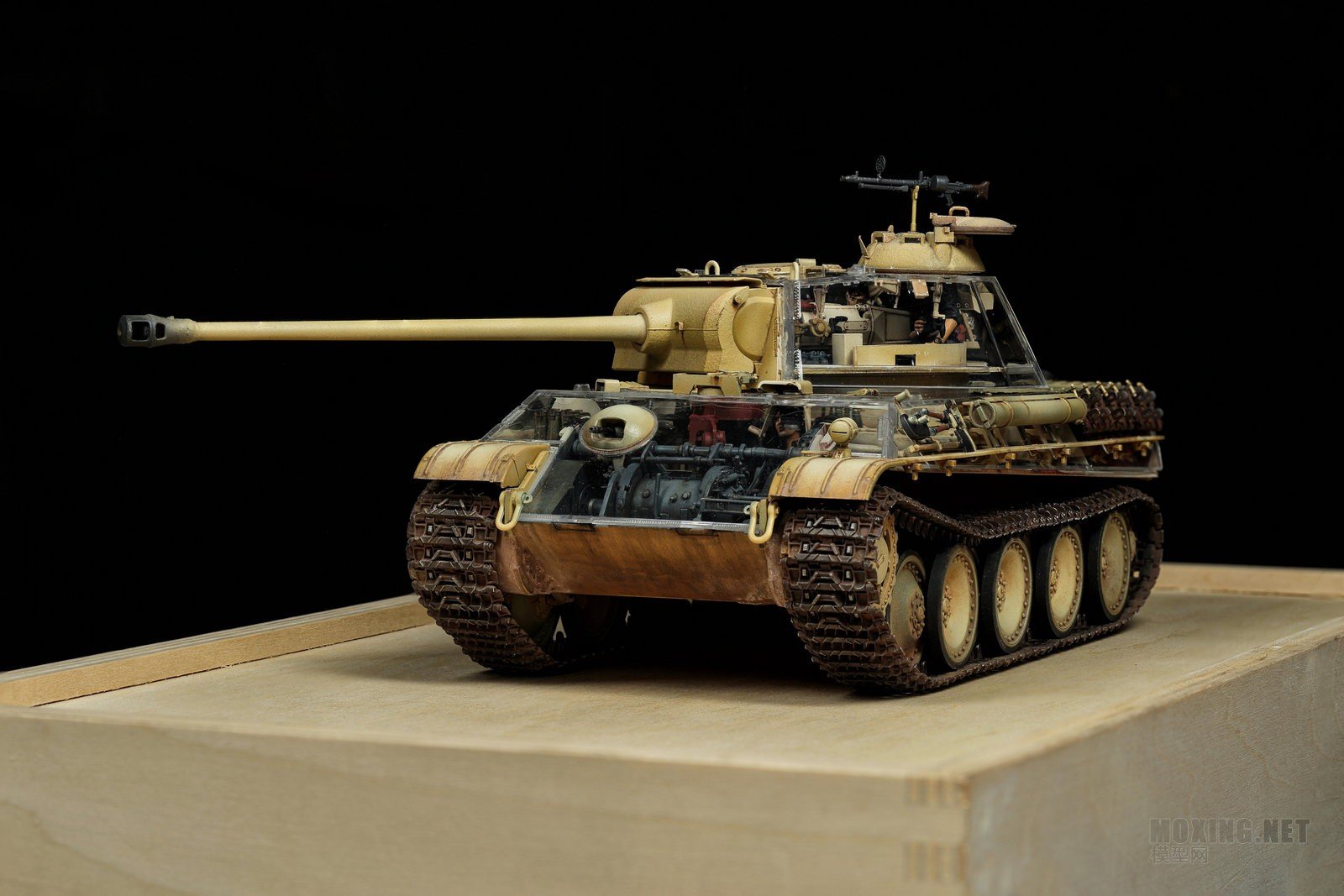

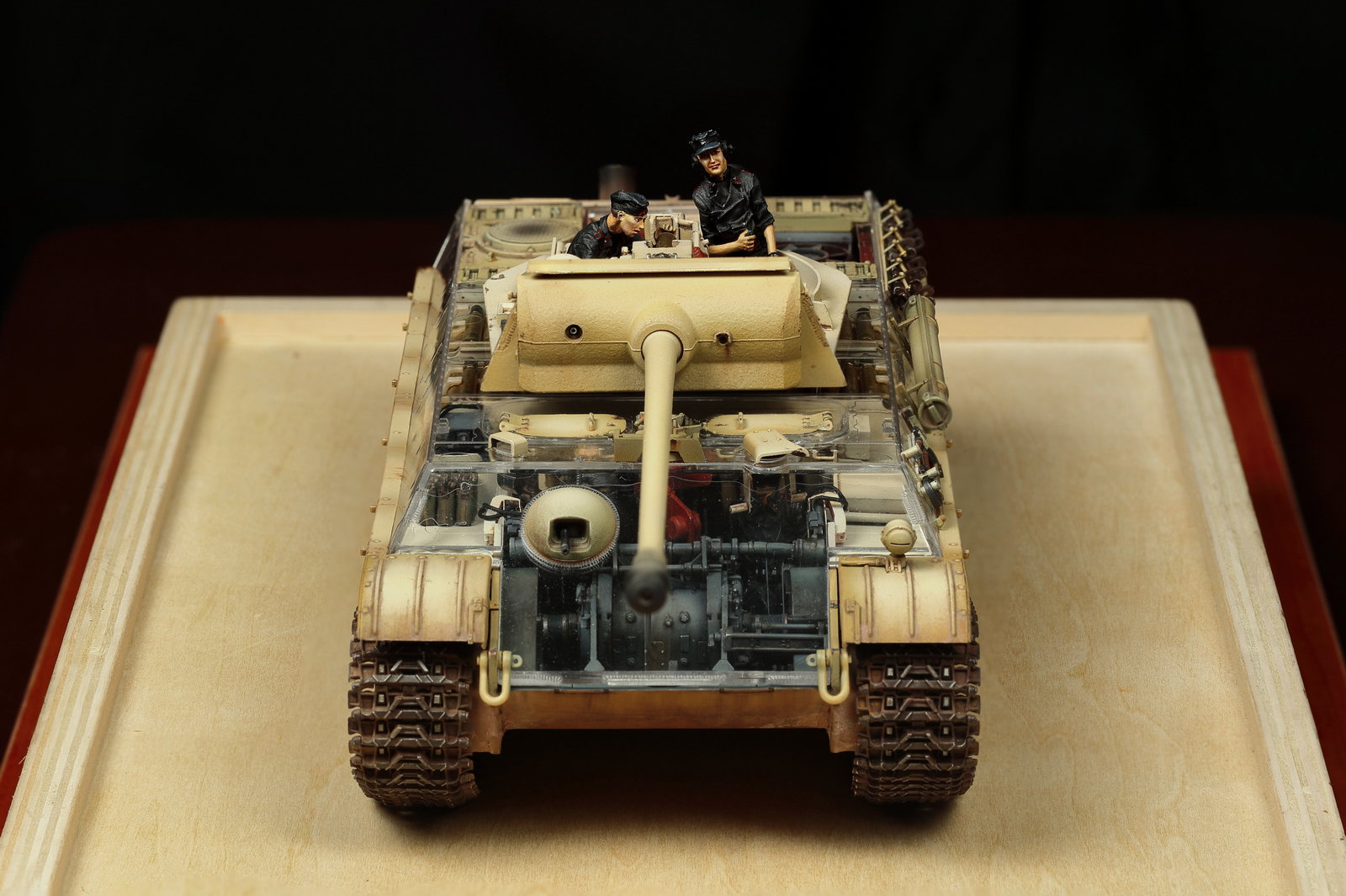

按照惯例,先上标准照。

按照德军命名规则,这种编号为Sd.Kfz.171的战车应该被称为“五号坦克”,不过大部分人还是喜欢叫它“黑豹”(Panther)。虽然样子没有老虎大哥那么威猛,但实际上黑豹有很多超越虎式的特性,它的75mm火炮穿甲能力超过虎式,倾斜装甲的防护效率优于虎式,最大速度超过虎式,最大行程超过虎式,造价却不到虎式的一半。如果当年德军不去折腾虎式和虎王,一门心思地生产黑豹的话,可能会给东西两线的苏军和盟军制造更多的麻烦。

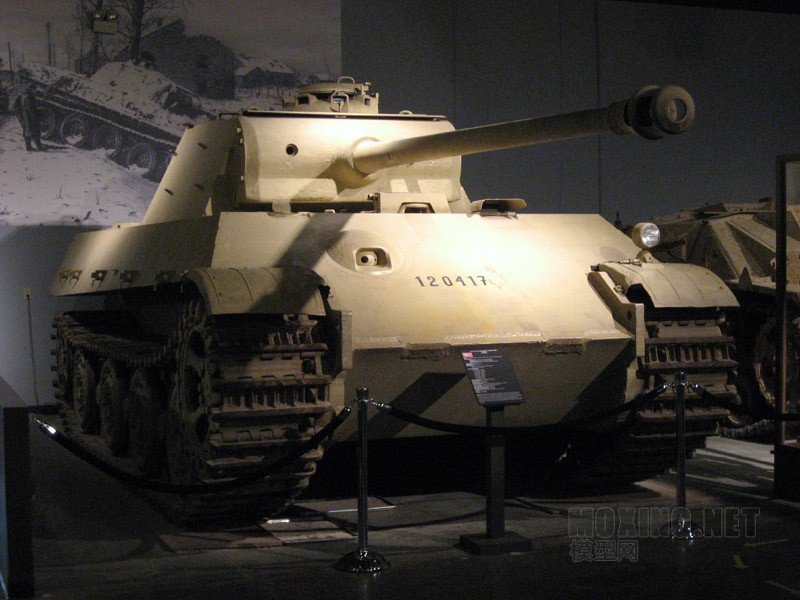

前面说过了,为了更多地将关注视线引向内构,所以炮盾、舱盖等少数不透明的外壳部位用的是单色涂装,而没有用迷彩。实际上,虽然二战末期出现在战场上的豹式坦克绝大部分是迷彩涂装,但这些坦克在出厂时却都是沙黄色的(德国人让部队决定喷涂什么样式的迷彩)。现在我们仍然可以在一些博物馆看到喷涂成出厂状态的豹式坦克,比如上面这辆。




做旧程度是个很难拿捏的事。对于一个二战装备来说,多少还是应该做出一点沧桑感。但是做得太脏太破,又和晶莹剔透的外壳不搭。反复踌躇,几经纠结,最后就做成这个样子了,比“博物馆状态”稍微脏一点吧。没做大范围的掉漆和锈蚀,毕竟这种后期型豹G从出厂到战争结束也不过几个月时间,应该不会锈得很厉害。

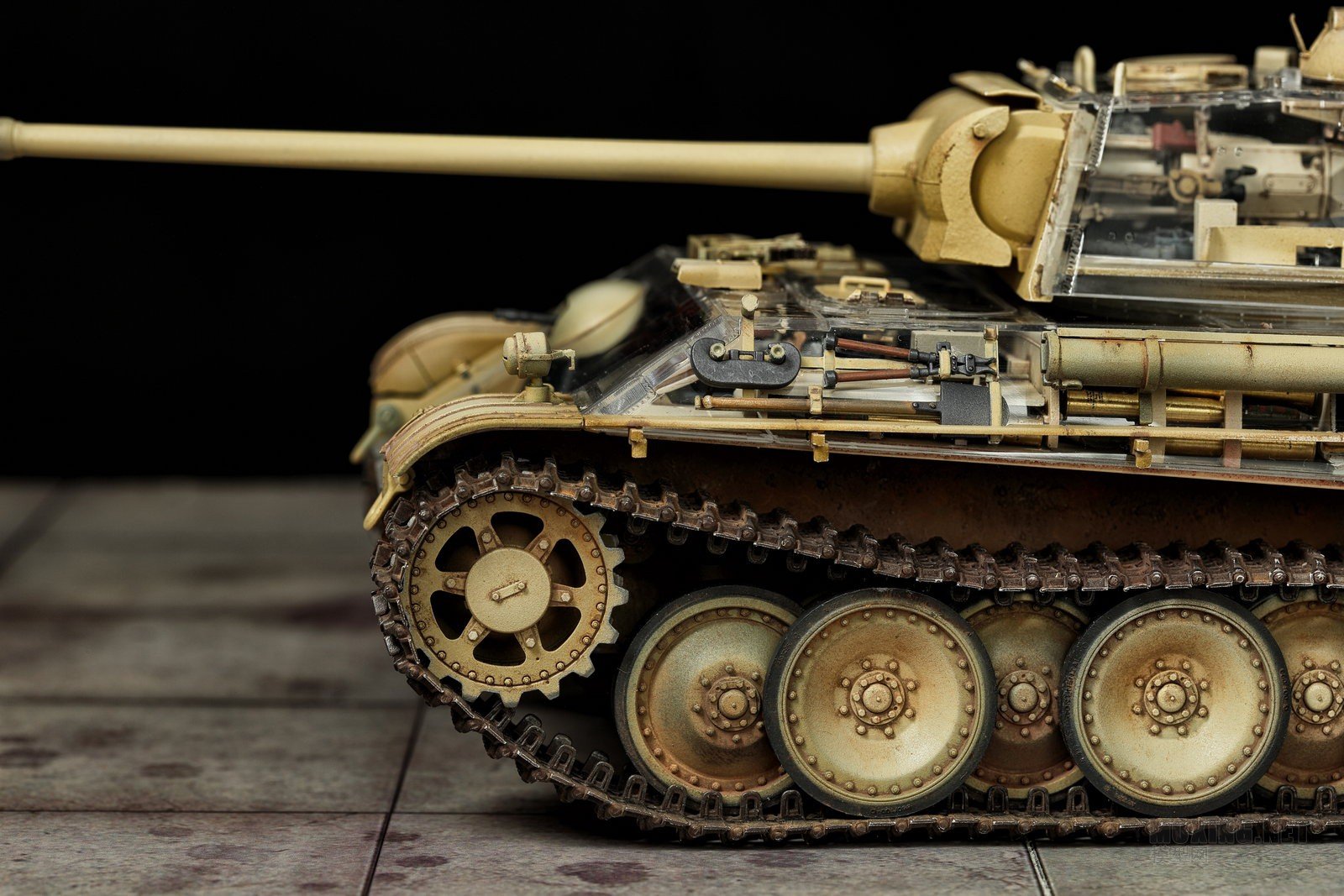

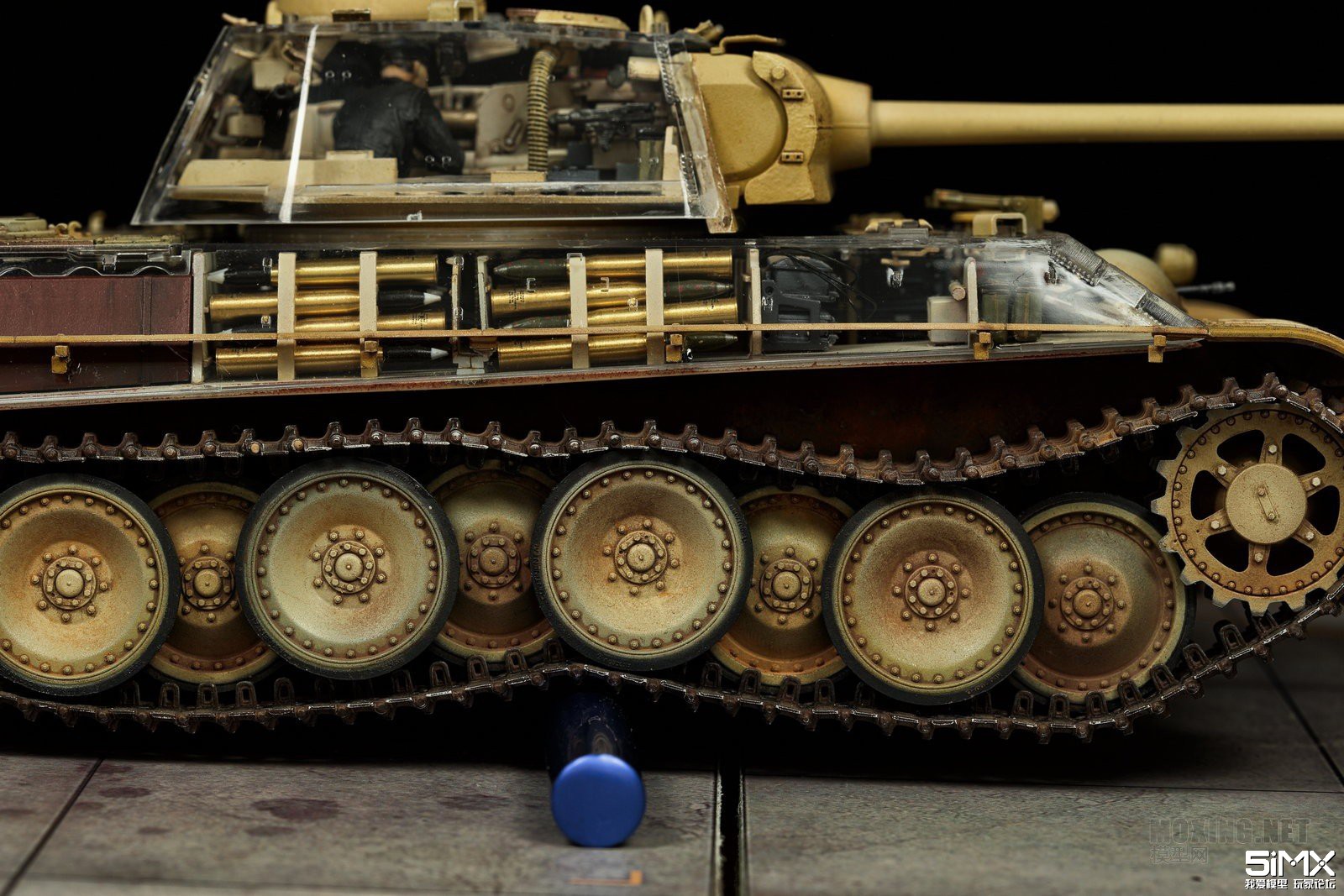

交错的负重轮是虎豹的共同特点,由于维修太困难,这种布局在战后已经很少被采用。按照说明书的提示,将车轮扭杆的定位销削去,就可以做成活动悬挂。活动范围倒是足够大,只是做成活动悬挂会比较的不结实,大家制作时可以权衡一下。

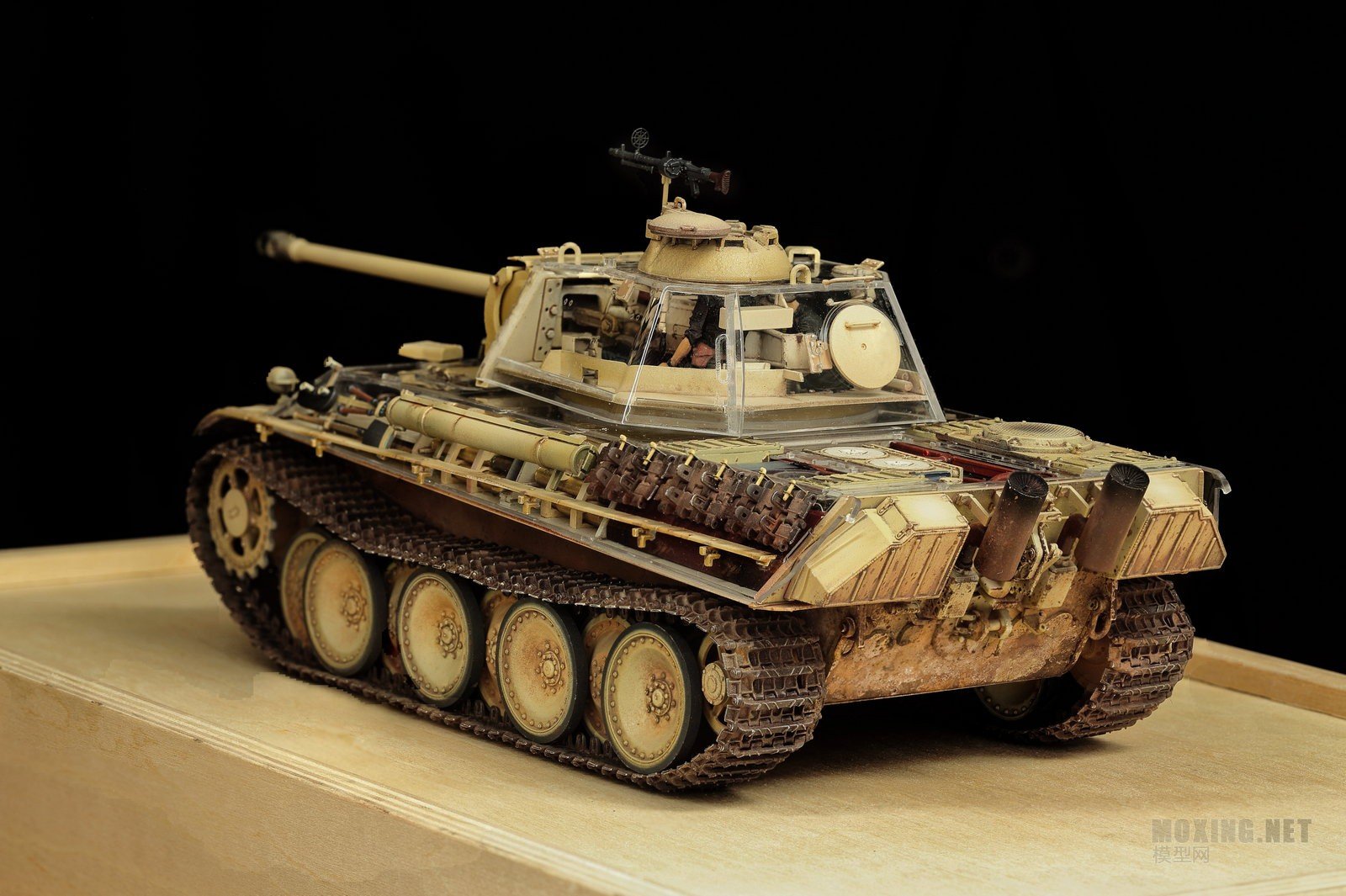

尾部的排气口是晚期样式,和早期的设计相比,增加了散热套筒,降低了夜间被发现的概率。

车体后部的发动机及散热器盖板,松紧挺合适的就不粘了。

Part 3.  内构细节

黑豹配备的75mm KwK42 L70型火炮,穿甲威力甚至超过了虎式88mm的KwK36L/56 火炮。在这套模型中,麦田为炮膛设计了两种模式,一种是动态的,有个弹簧可以模拟炮管的后座,另一种是静态的,可以安装引导弹壳用的钢网。这里选择了静态的模式。

在安装那个钢网之前,还是可以模拟一下炮管后座的。

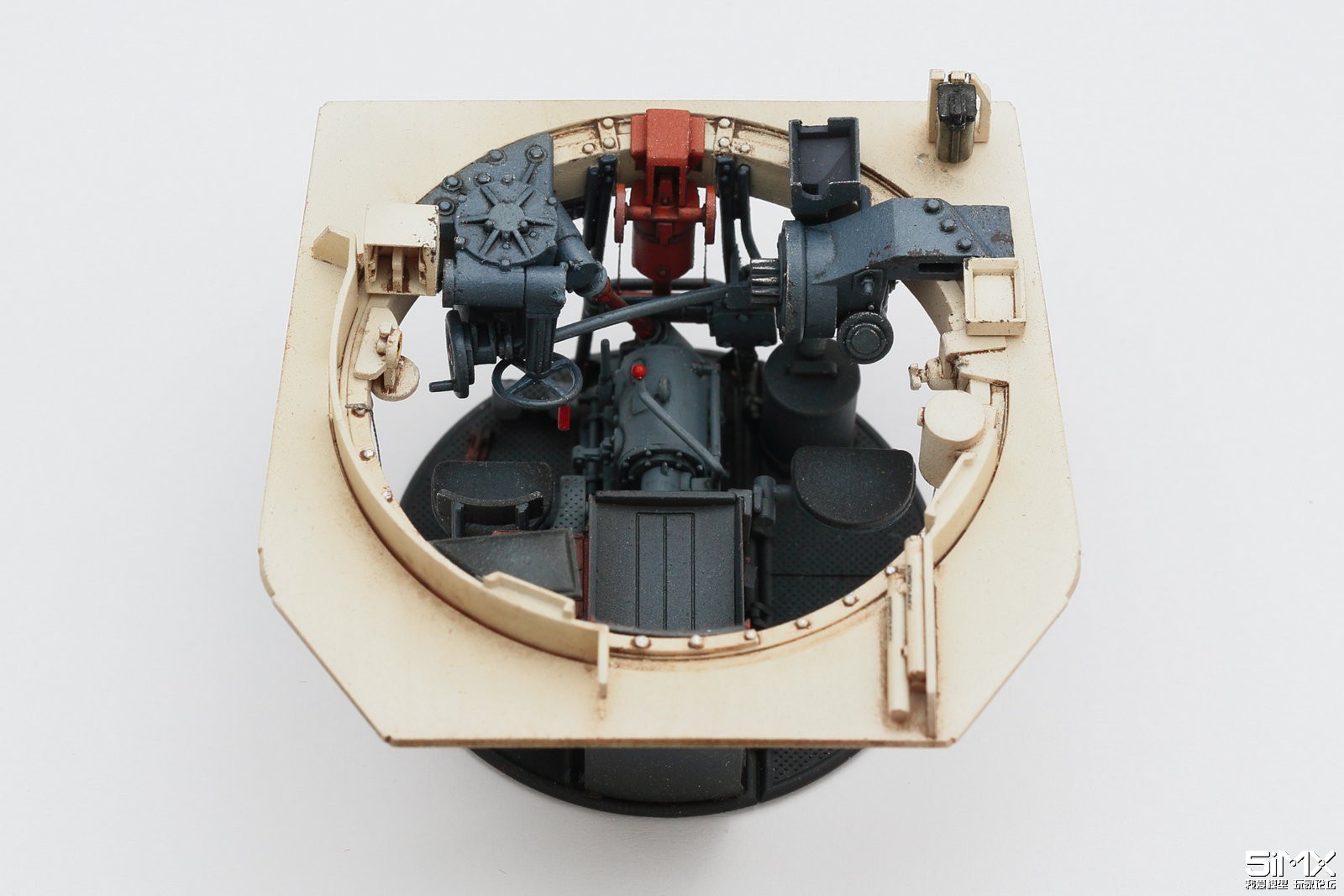

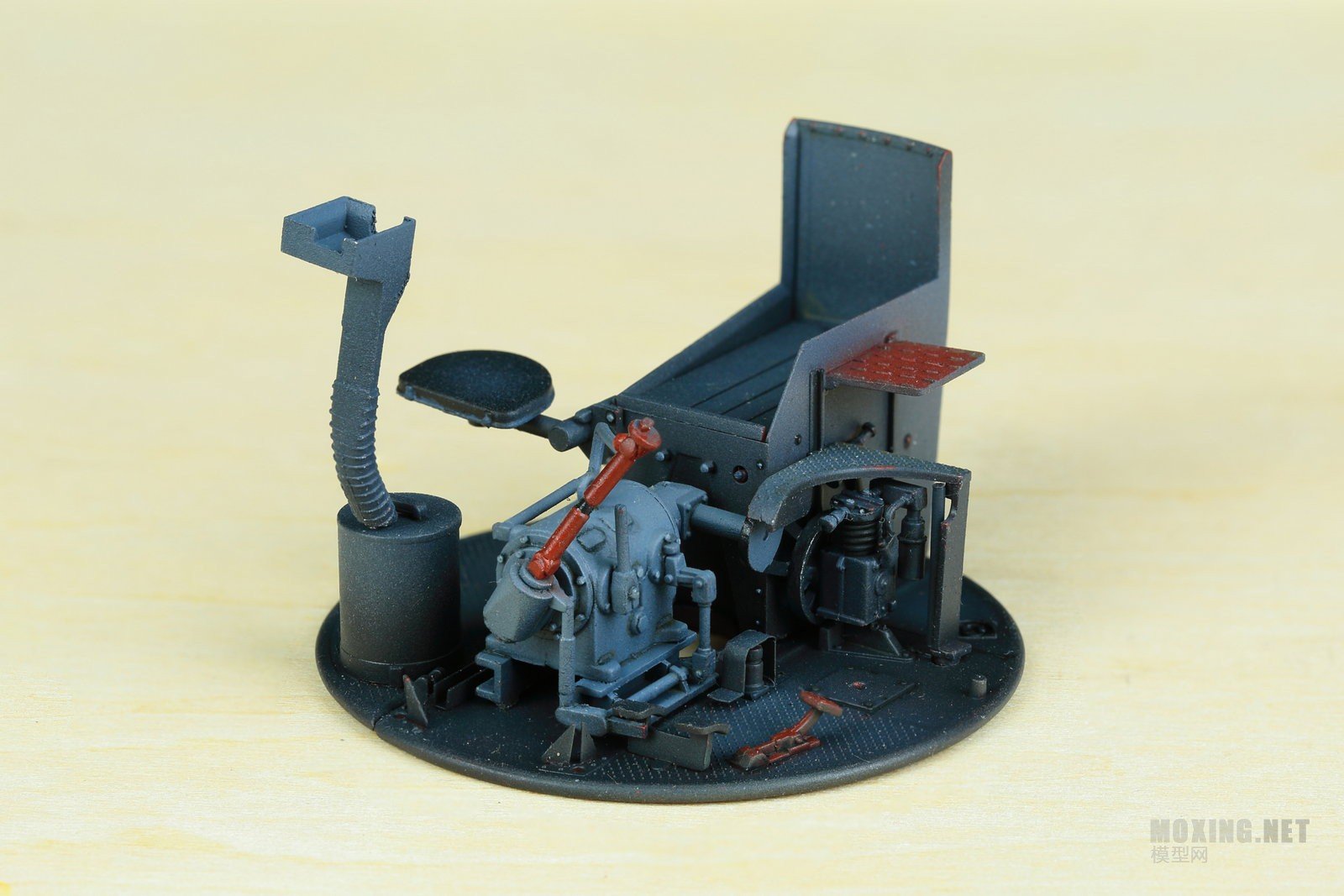

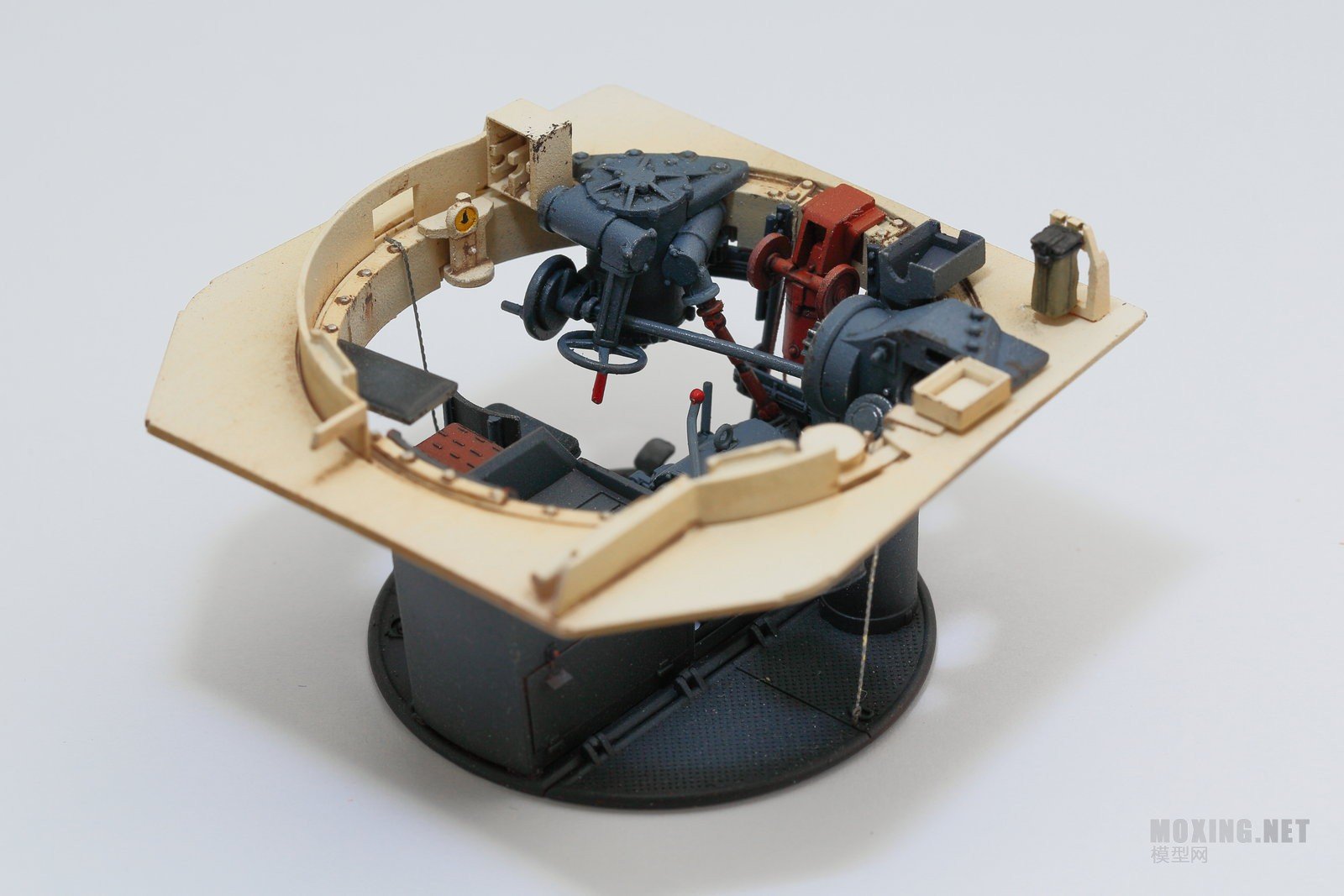

黑豹的炮塔吊篮。那个高低机的齿轮最好改成可转动的,不然做完之后主炮就无法上下摆动(亲身教训)。

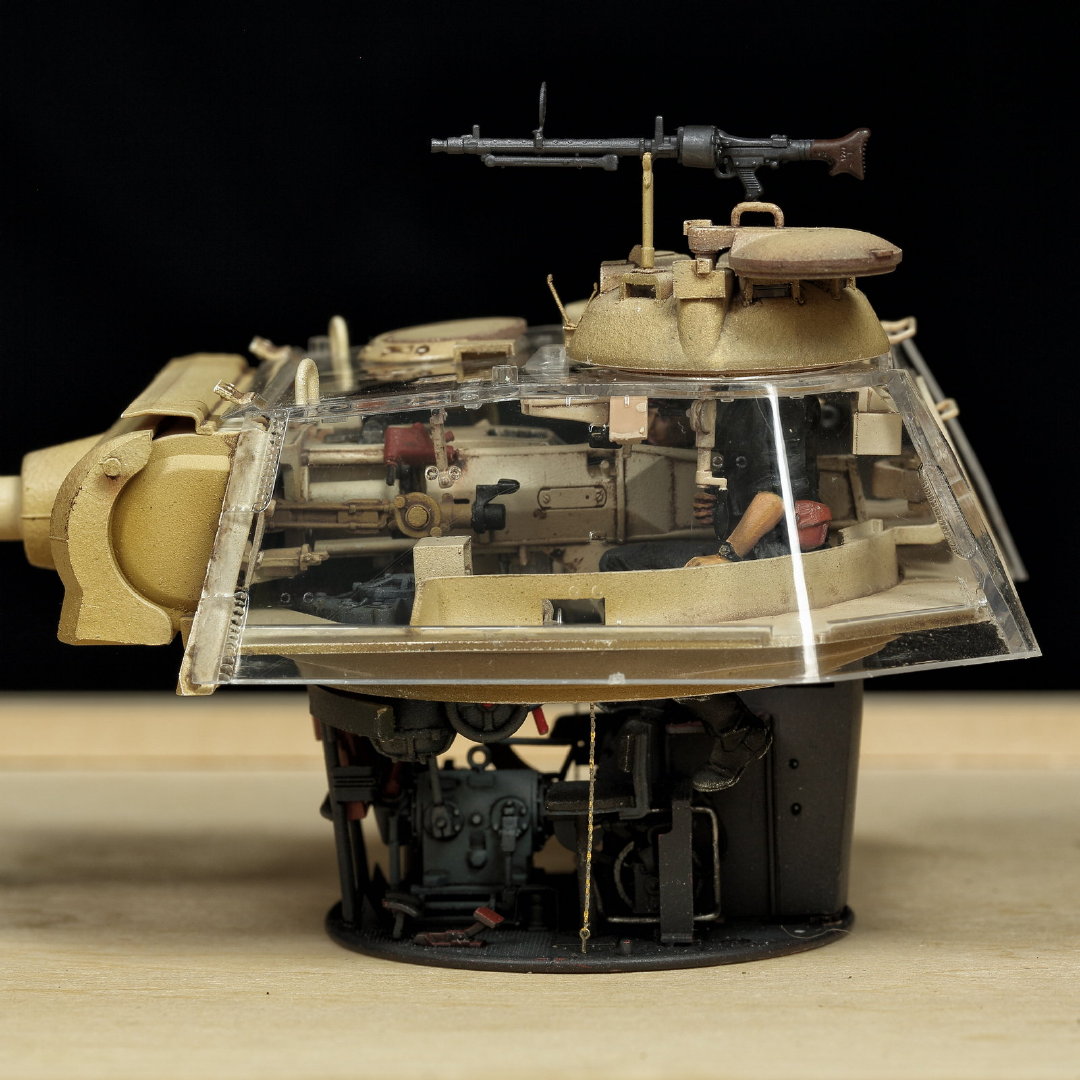

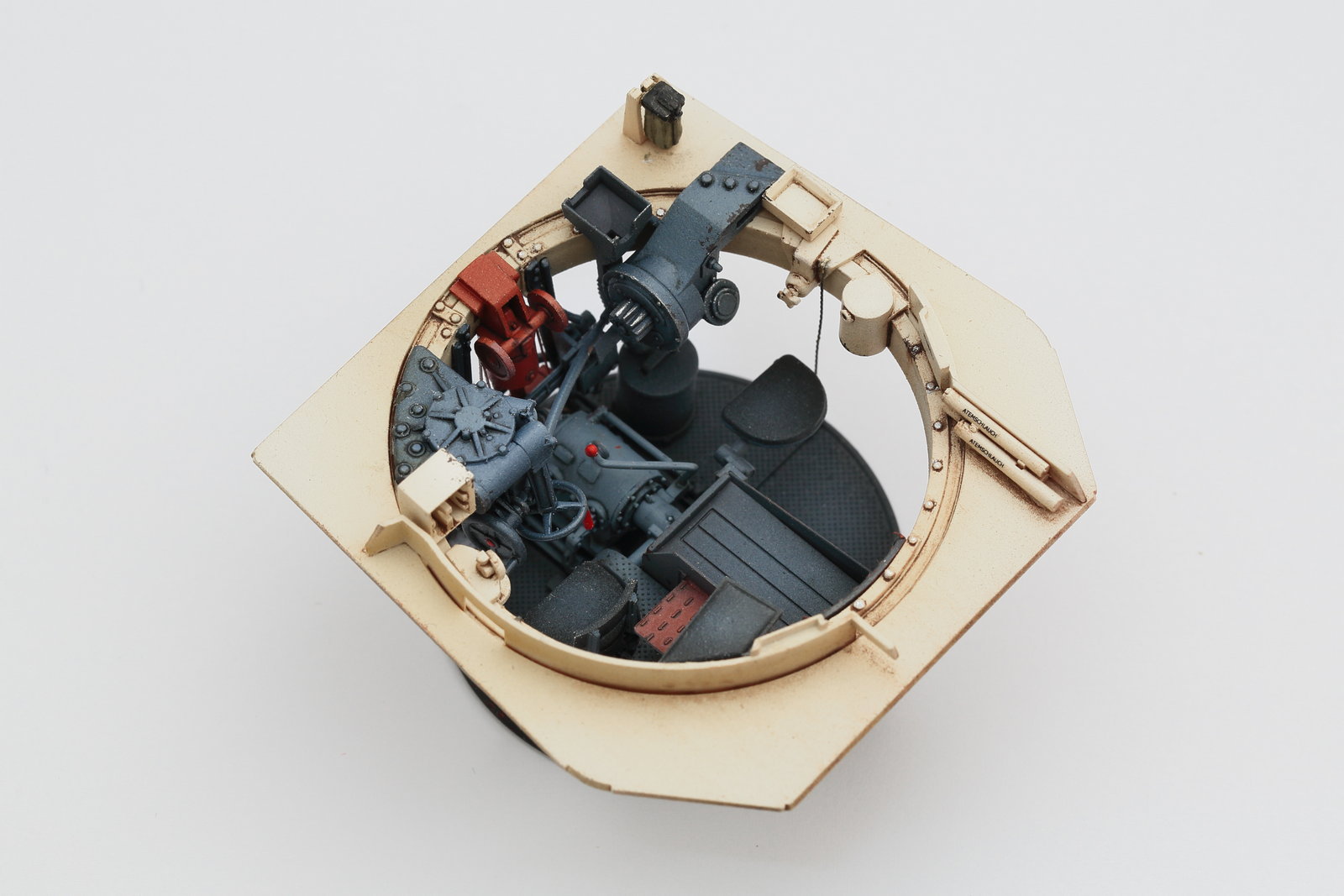

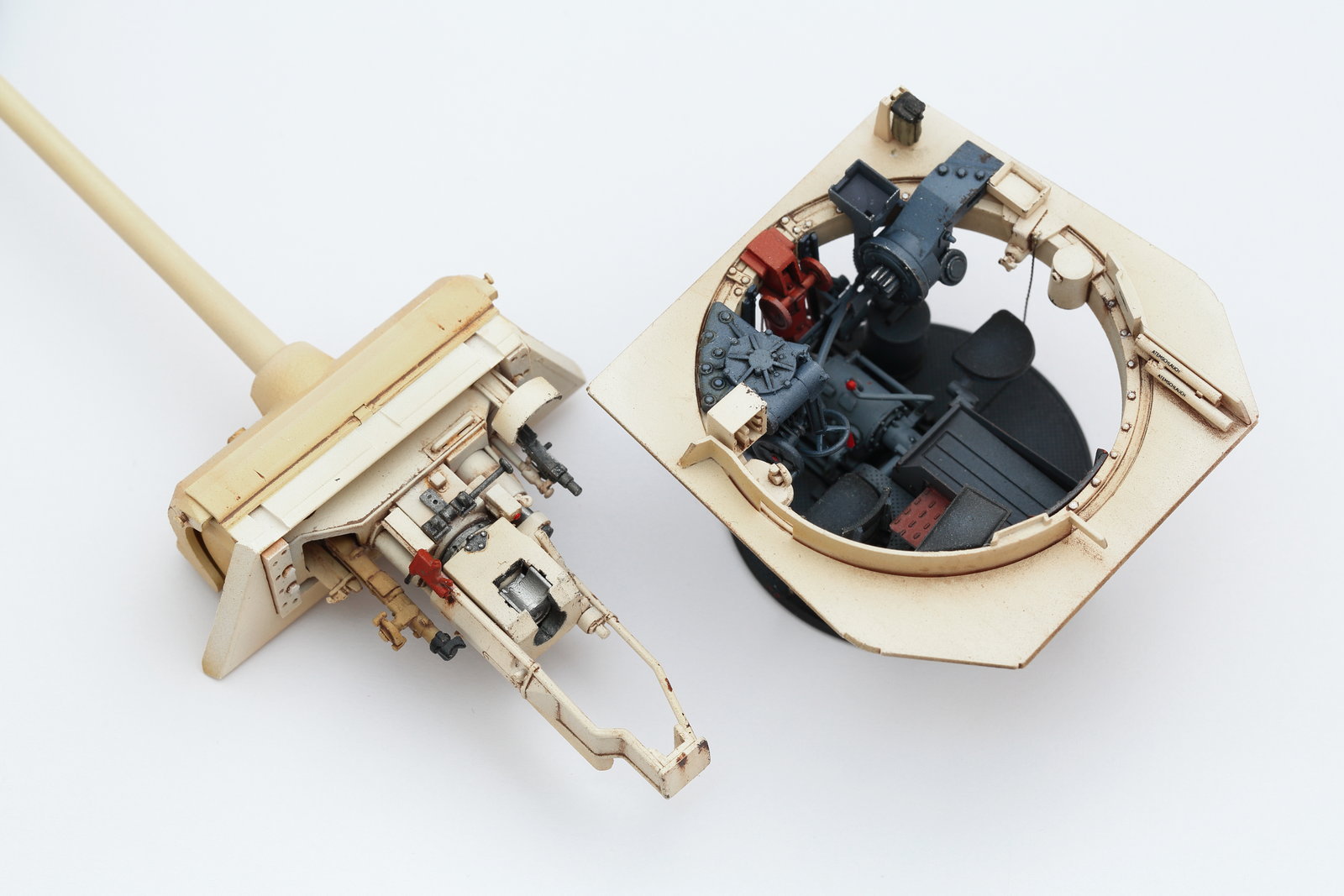

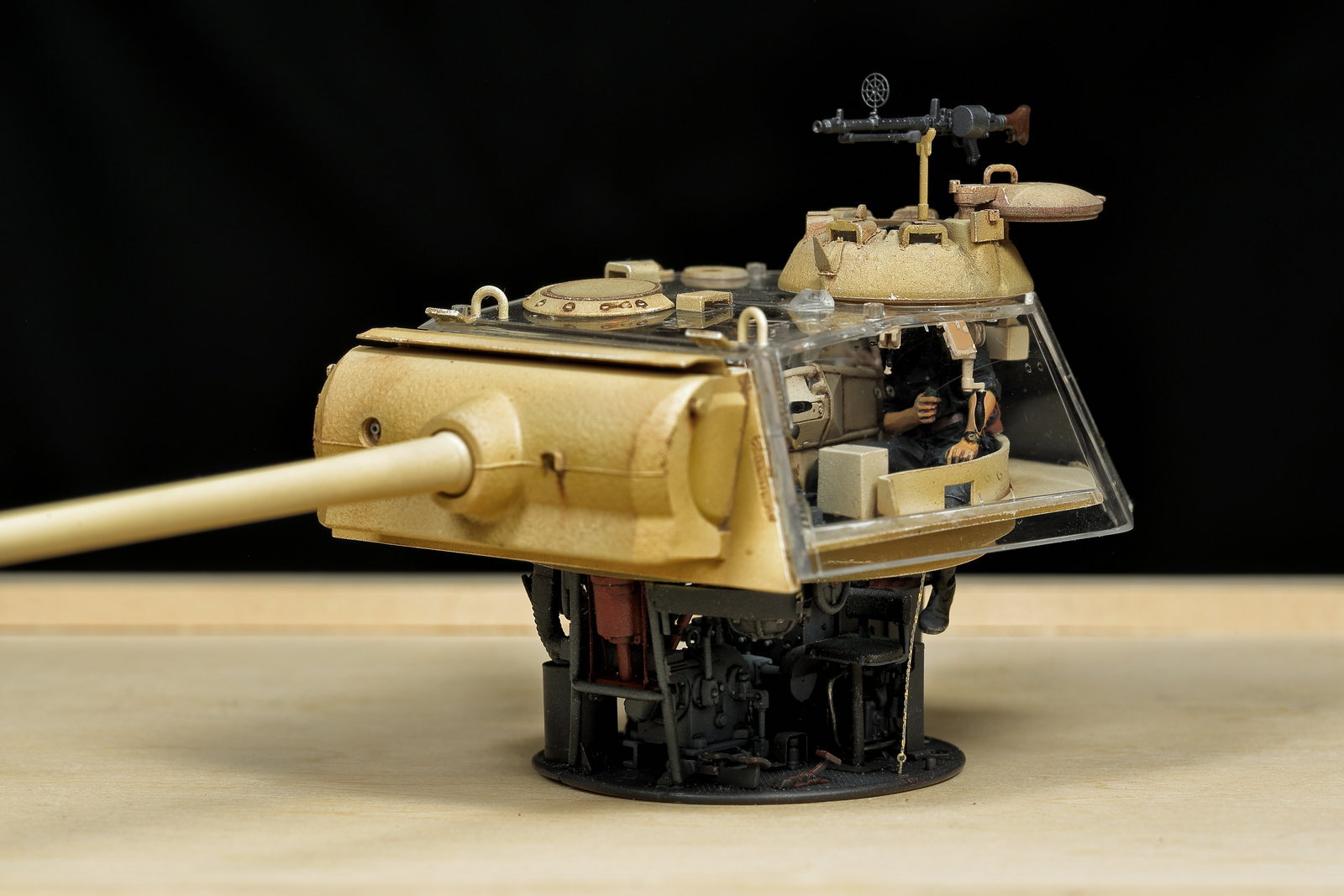

麦田给的透明壳非常通透,所以完成之后,炮塔的内构清晰可见。

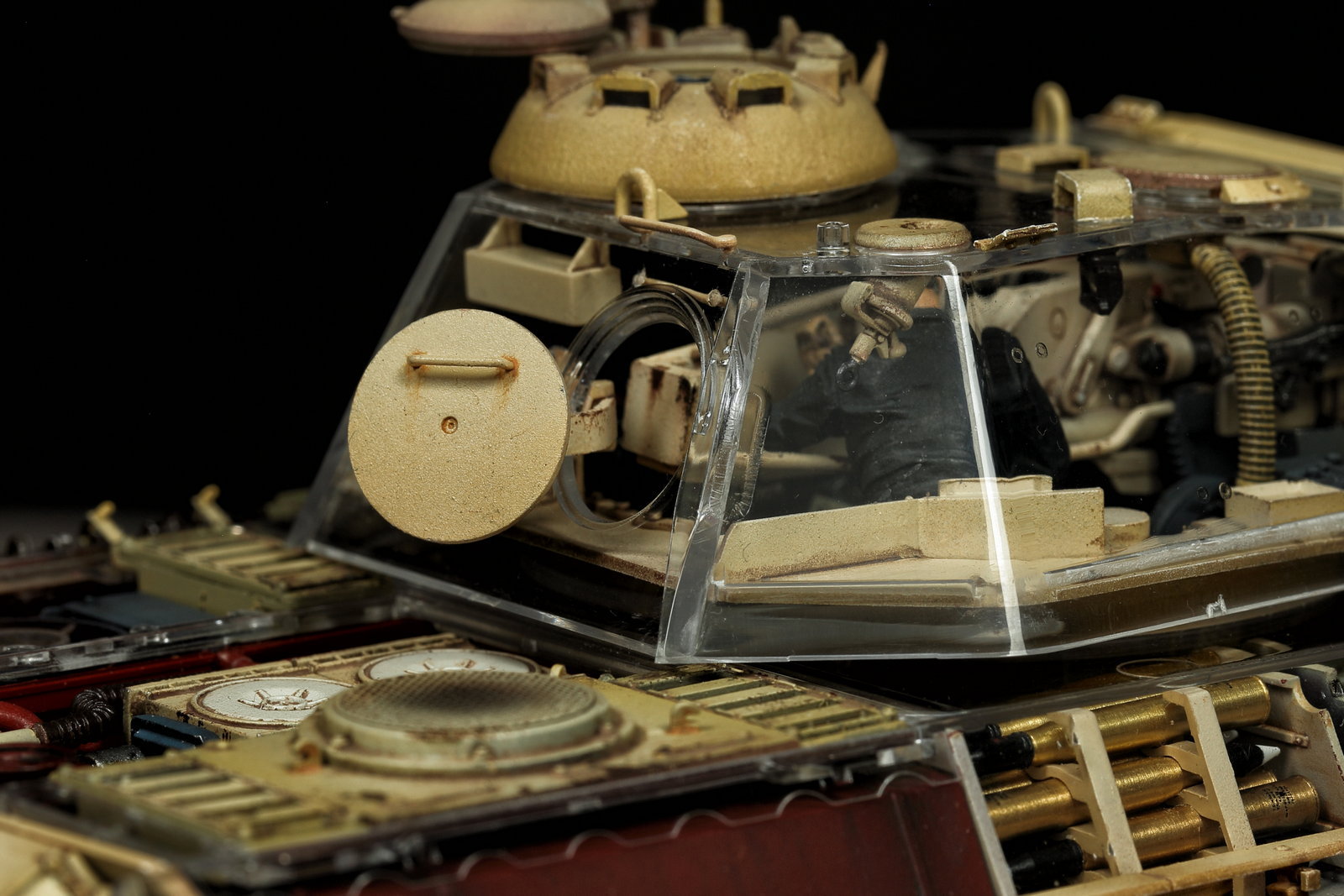

炮塔后面的这个舱门,既是运输炮弹用,也是装填手和炮长的出入口。根据麦田的设计,这个舱门在模型完成后是可以活动的。

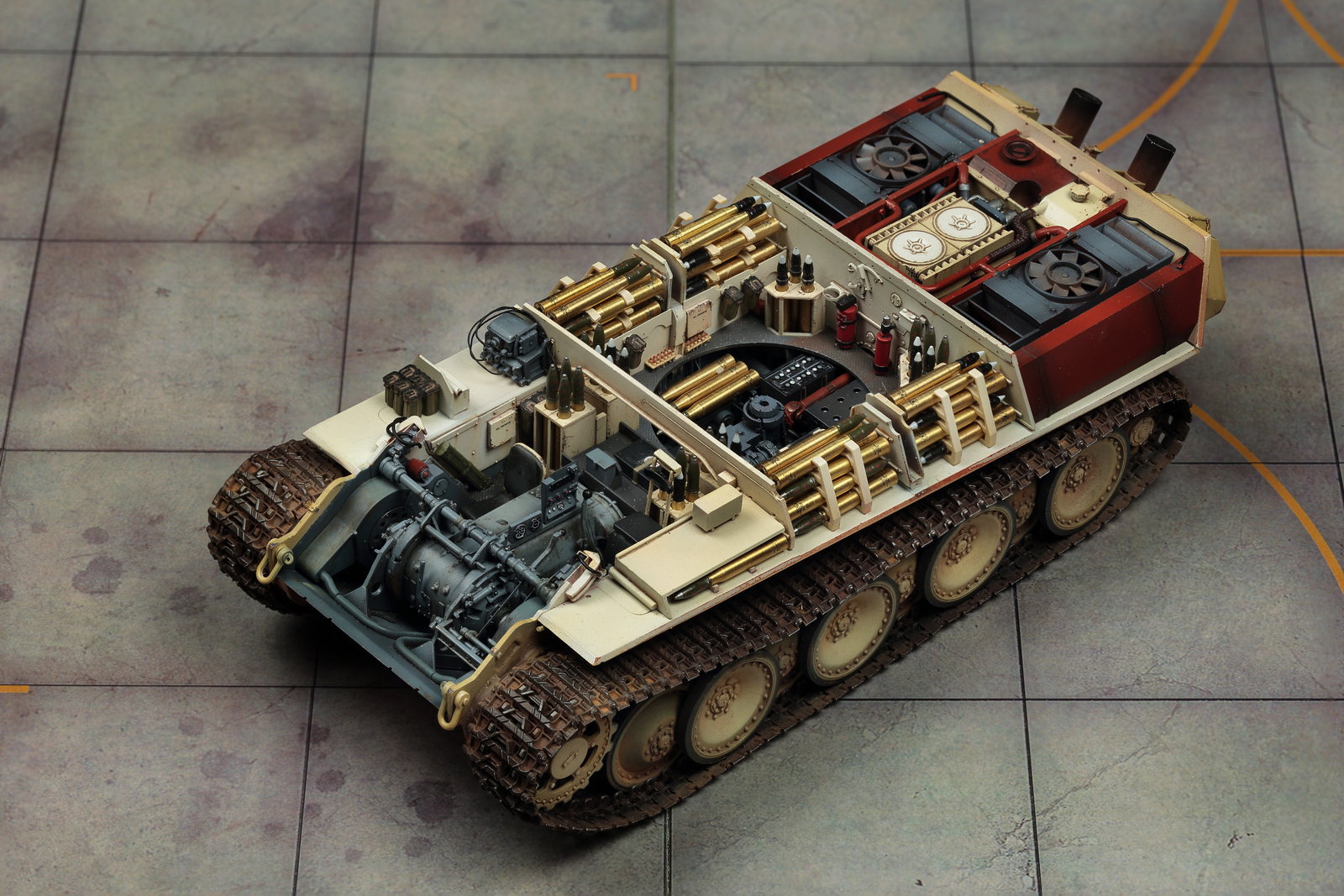

相对于炮塔,车体的内构更为复杂,也更出彩一些。先看看总体效果。

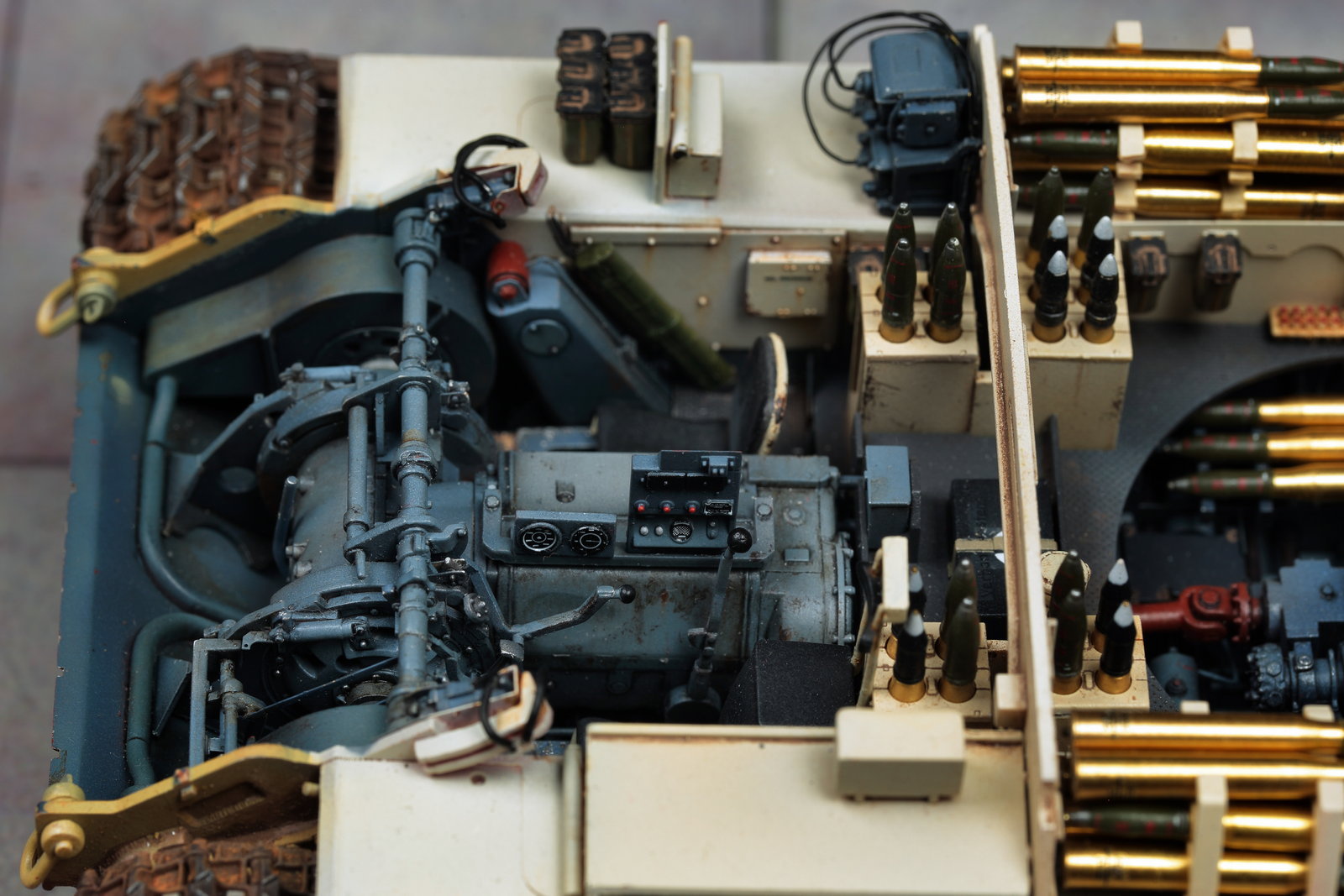

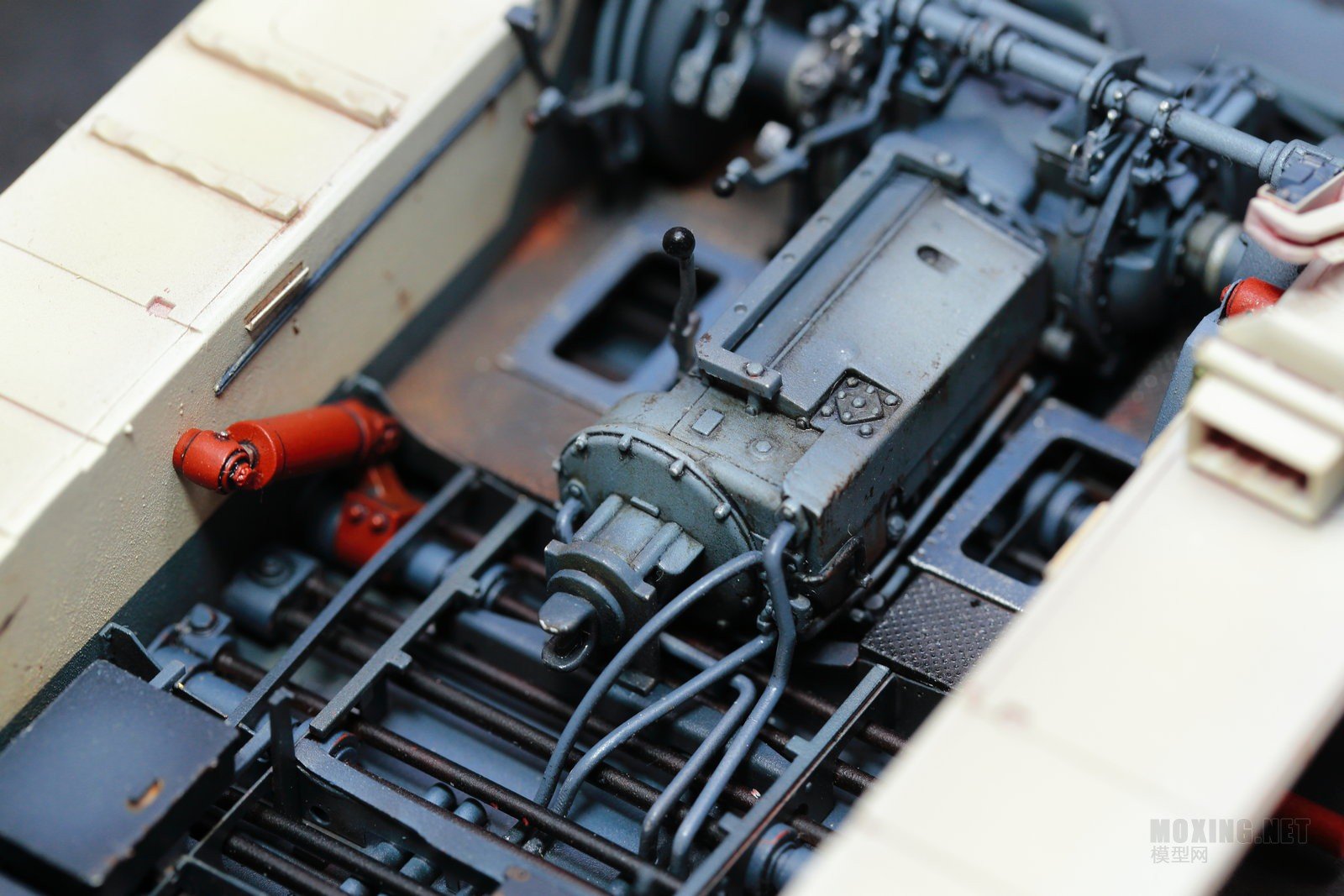

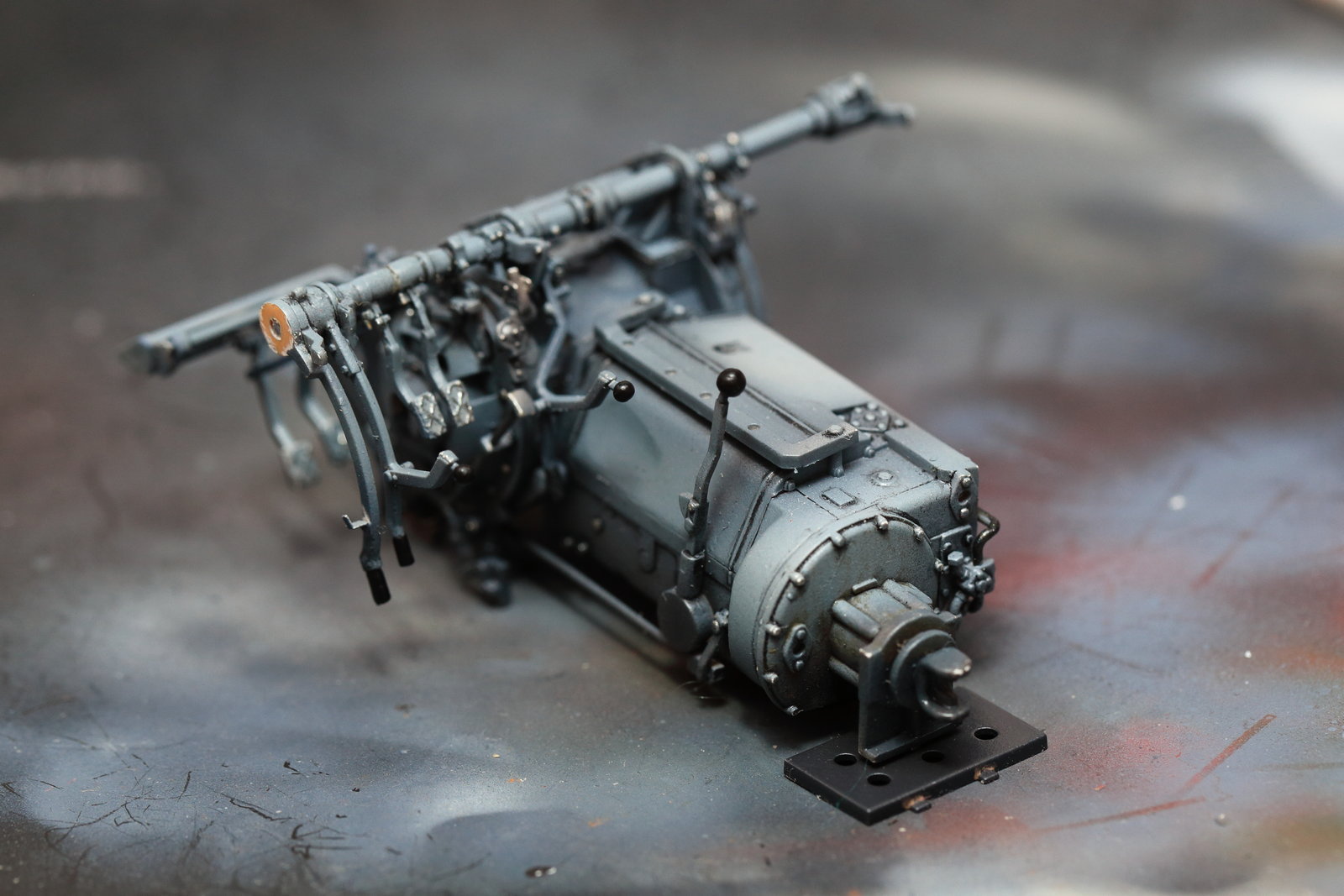

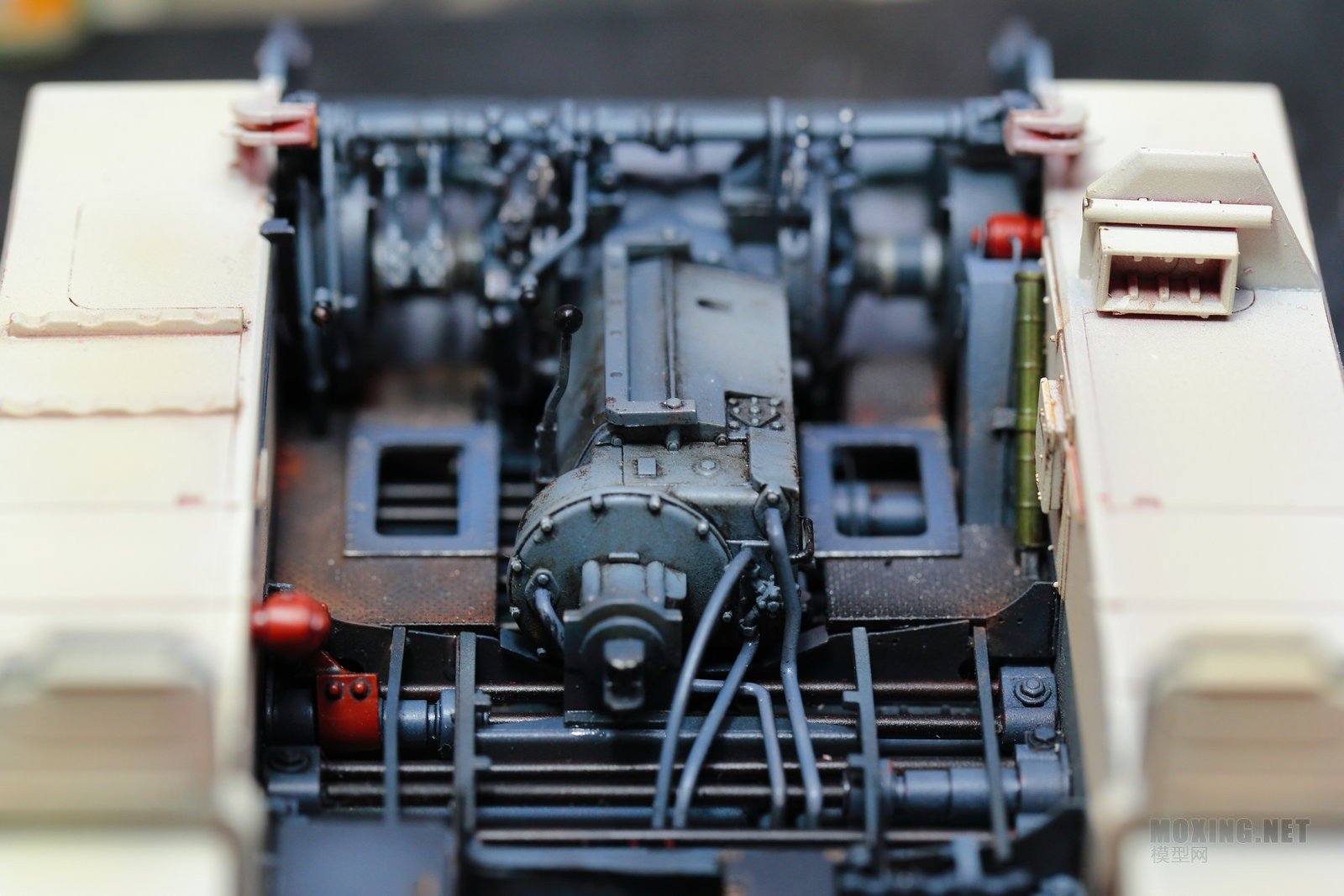

车体从前到后分为三部分,分别是:驾驶舱、战斗舱、发动机舱。驾驶舱有两个座椅,分别是驾驶员和机枪手/无线电操作员的席位。在两个座椅中间,是ZF公司设计的7档AK 7-200同步齿合齿轮箱(话说这个ZF公司,和博世、西门子一样,都是德国历史悠久的企业了。时至今日ZF仍是世界上最大的变速箱供应商之一)。

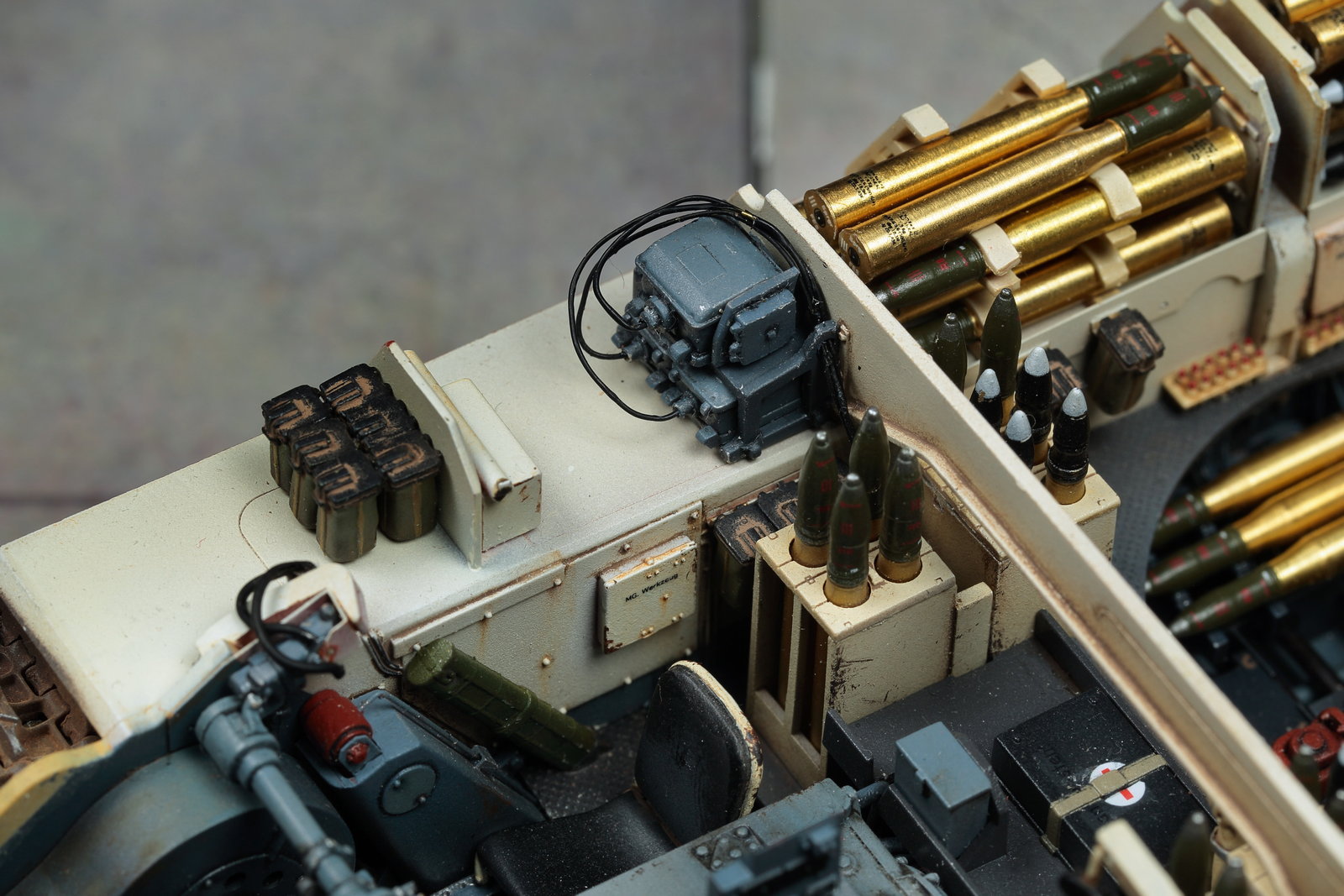

这个无线电操作员的设备,根据实物照片,增加了几条管线。

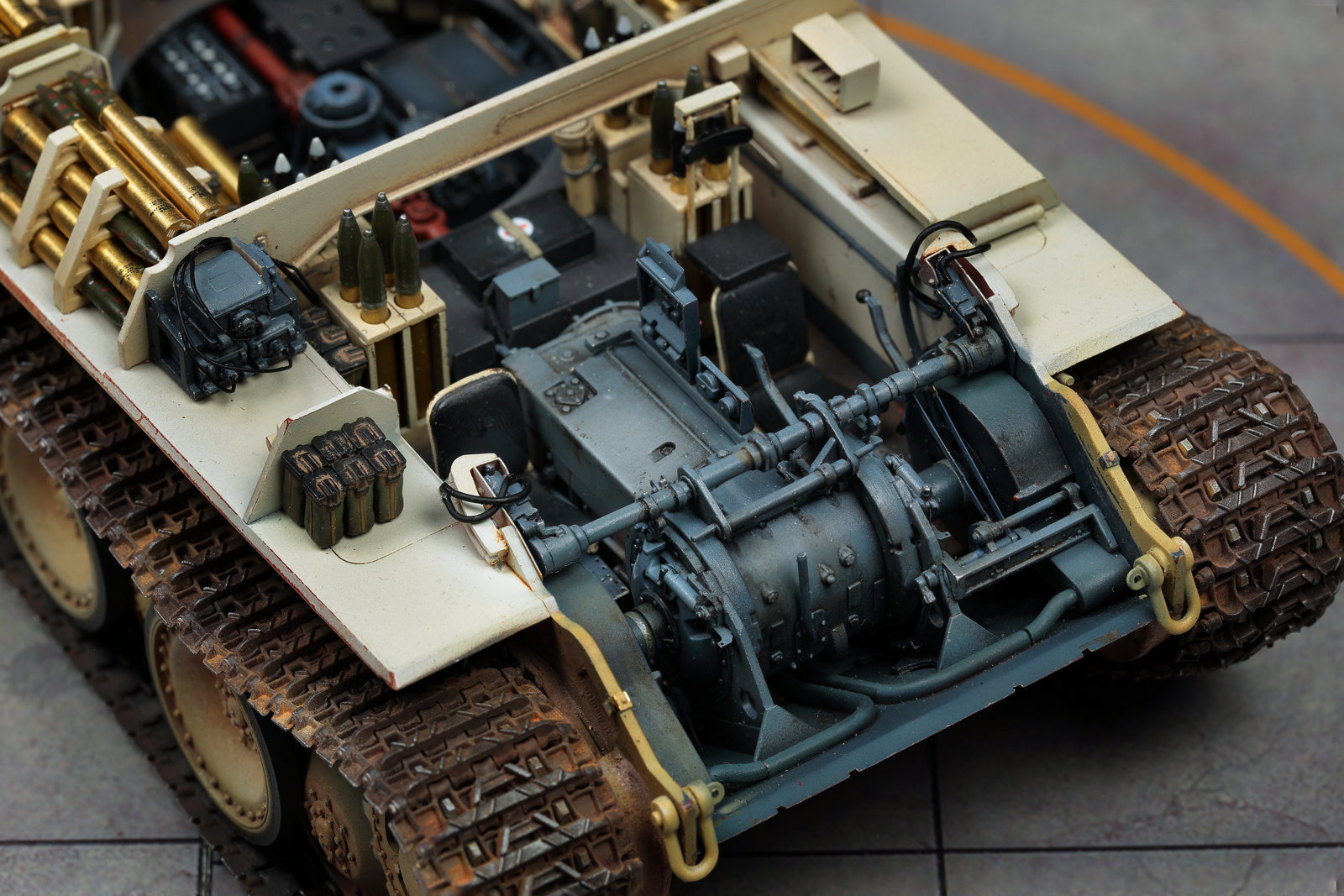

豹G的驾驶员座位被设计成了双层的,以方便驾驶员探出舱门驾驶。为此操纵杆和脚踏板也都是双套的。麦田用PE再现了两套操纵杆之间的连杆,仿真度不错。


车体中部的战斗舱储存了大部分的弹药。豹G的满载备弹量是82发,可配备三种炮弹:PzGr.39/42被帽穿甲弹、PzGr.39/42钨芯穿甲弹、Sprgr.42高爆榴弹。由于德国缺乏金属钨,所以钨芯穿甲弹的装备量很少。麦田的套件里真实地再现了这种配置比例,三种炮弹中,最短的那种就是PzGr.39/42钨芯穿甲弹,板件中这种炮弹的数量明显少于另外两种。

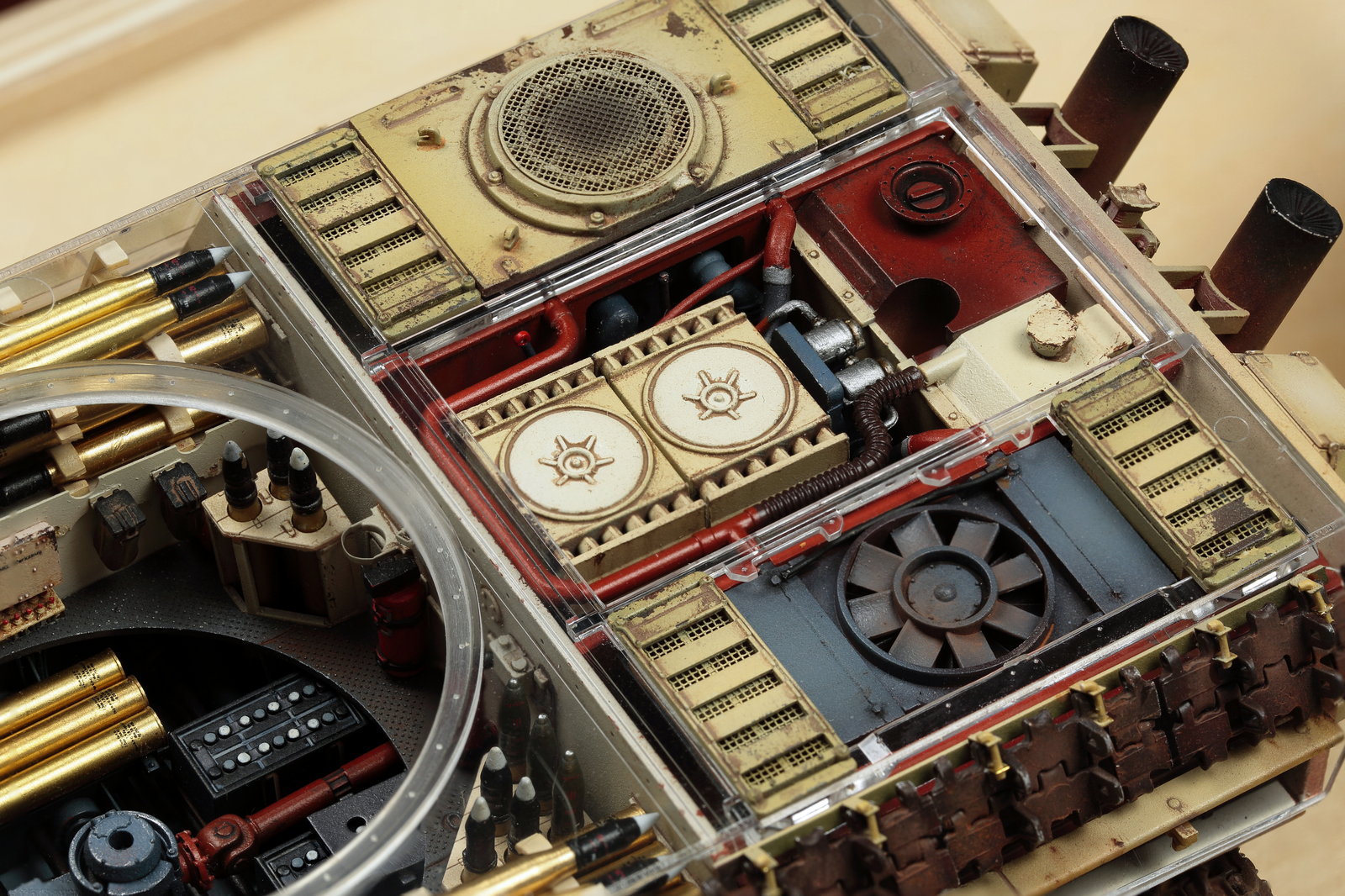

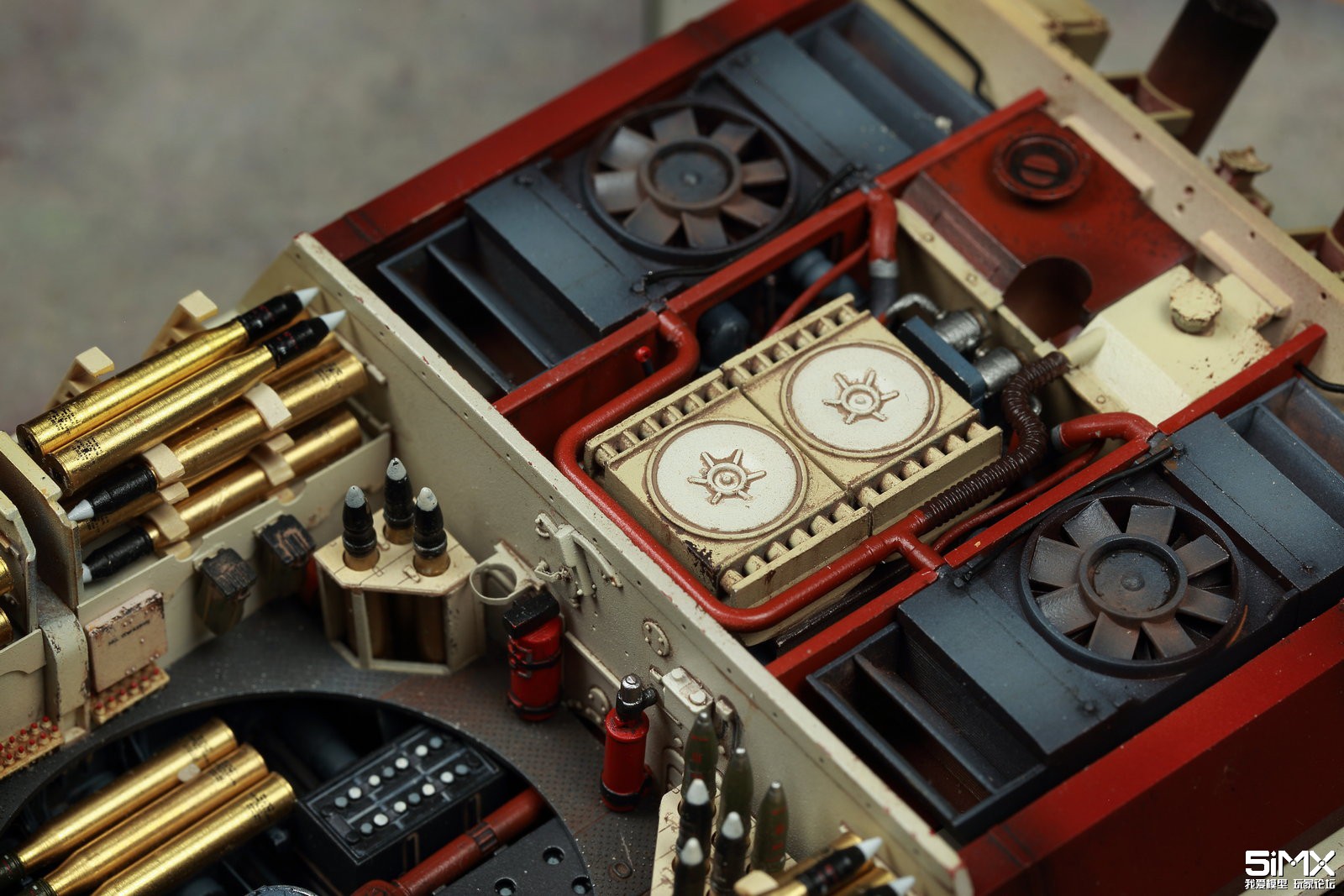

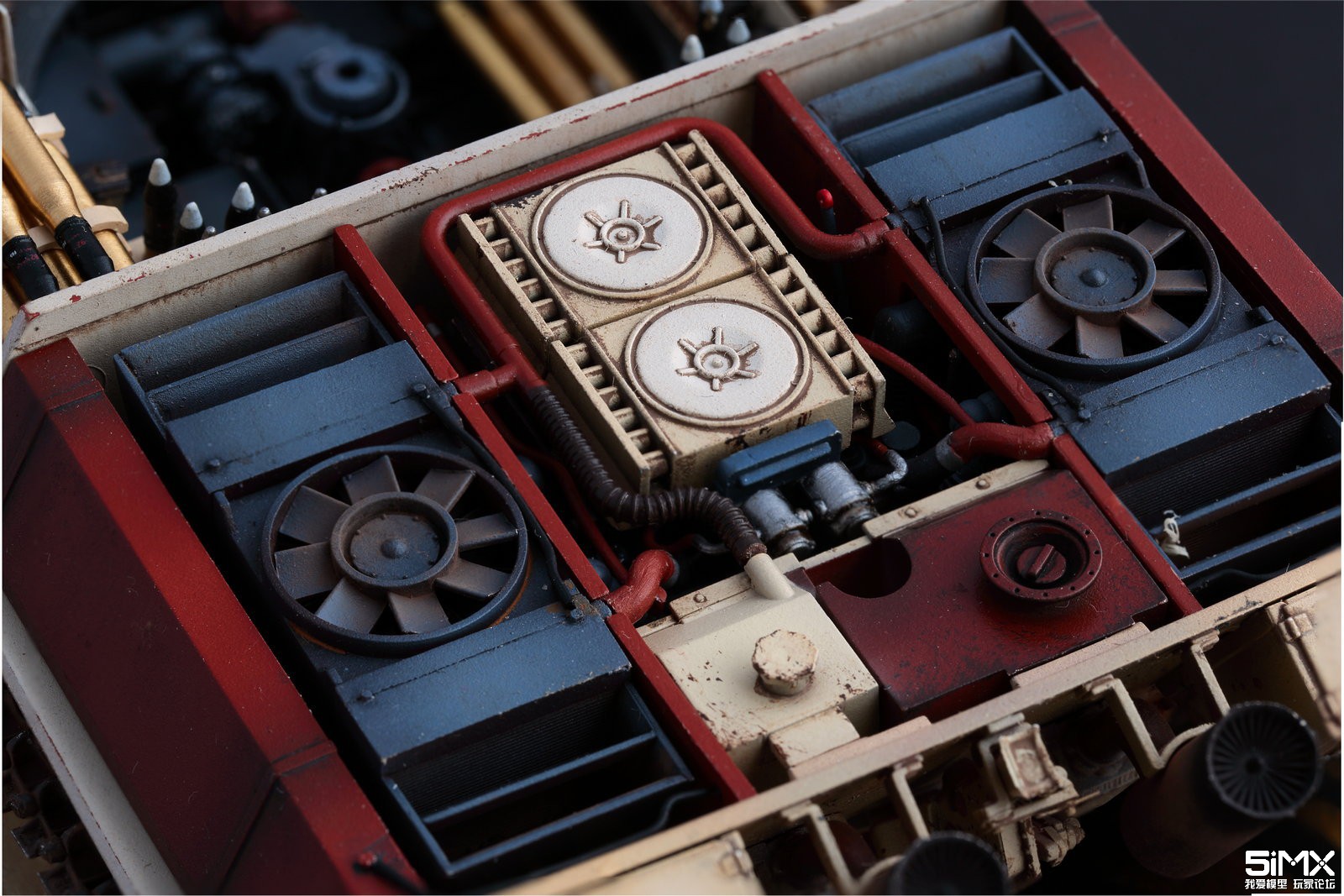

发动机舱包含了HL230P30发动机、两侧的散热部件以及油箱、水箱等配套设施,发动机相关的管路结构完整,没有“断头管路”。只是将发动机装入车体后,发动机中部、下部的大部分的细节都无法看到了。

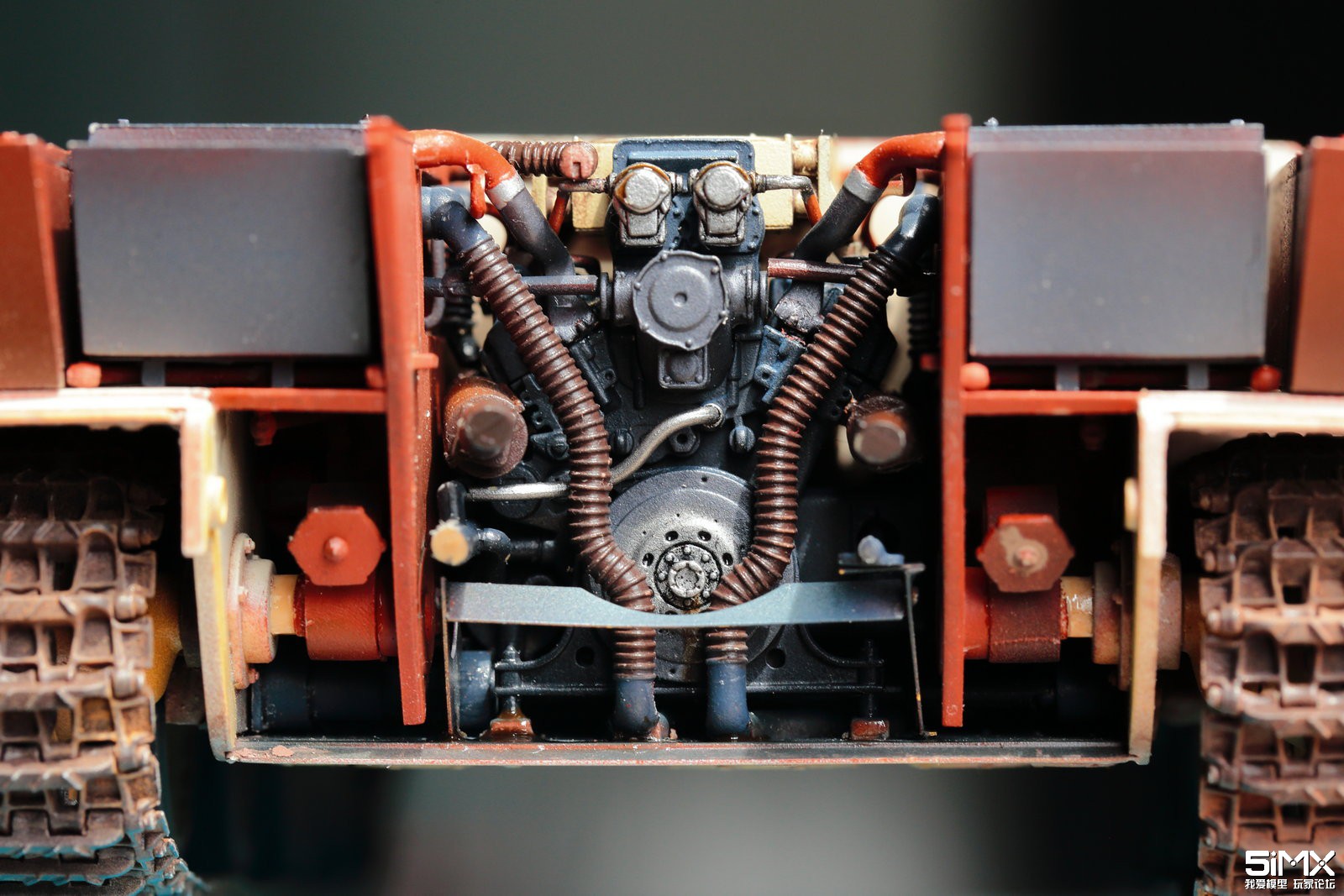

发动机舱尾部的管线图,在装好后盖板后,这部分就无法看到了。

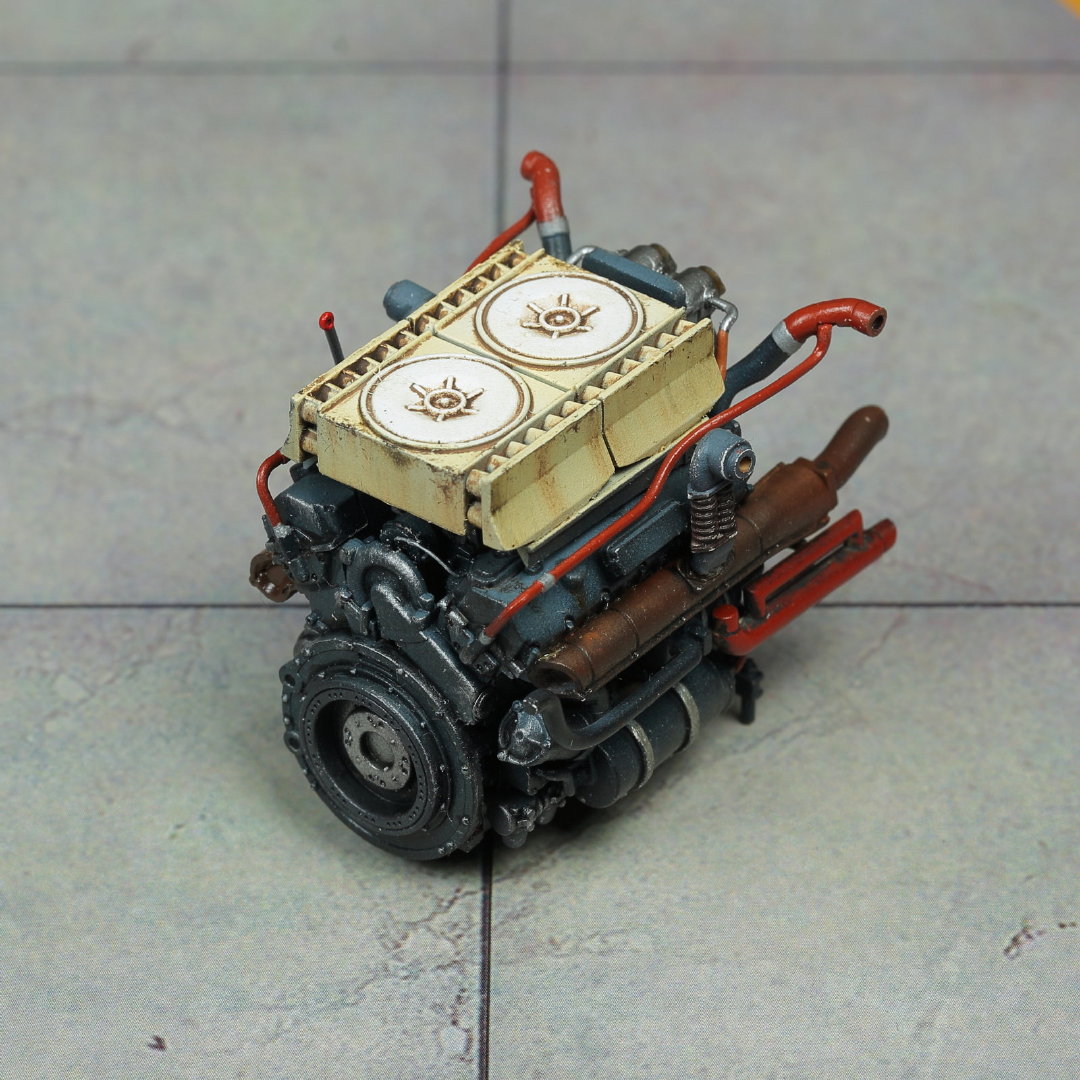

麦田给豹G开的这个迈巴赫HL230P30发动机,是我见过的最精密的内构发动机。不仅考据充分、组合度完美,而且还把空气过滤器下的四个化油器都单独开出来了,便于玩家制作战损、维修场景。那几条银色的管线是我根据实物图加装的,手笨,没法再现更多管线了,加这几条聊胜于无吧。

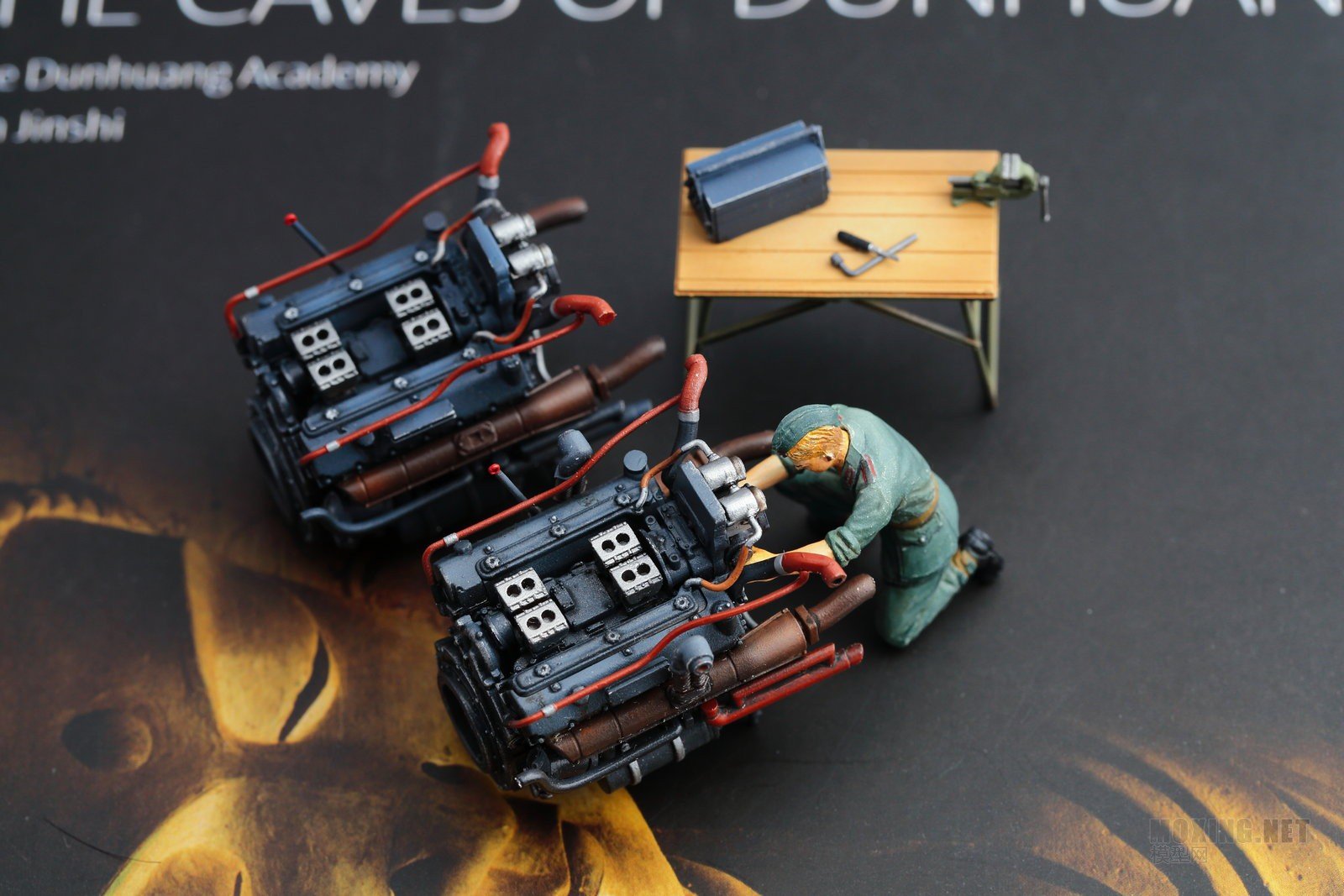

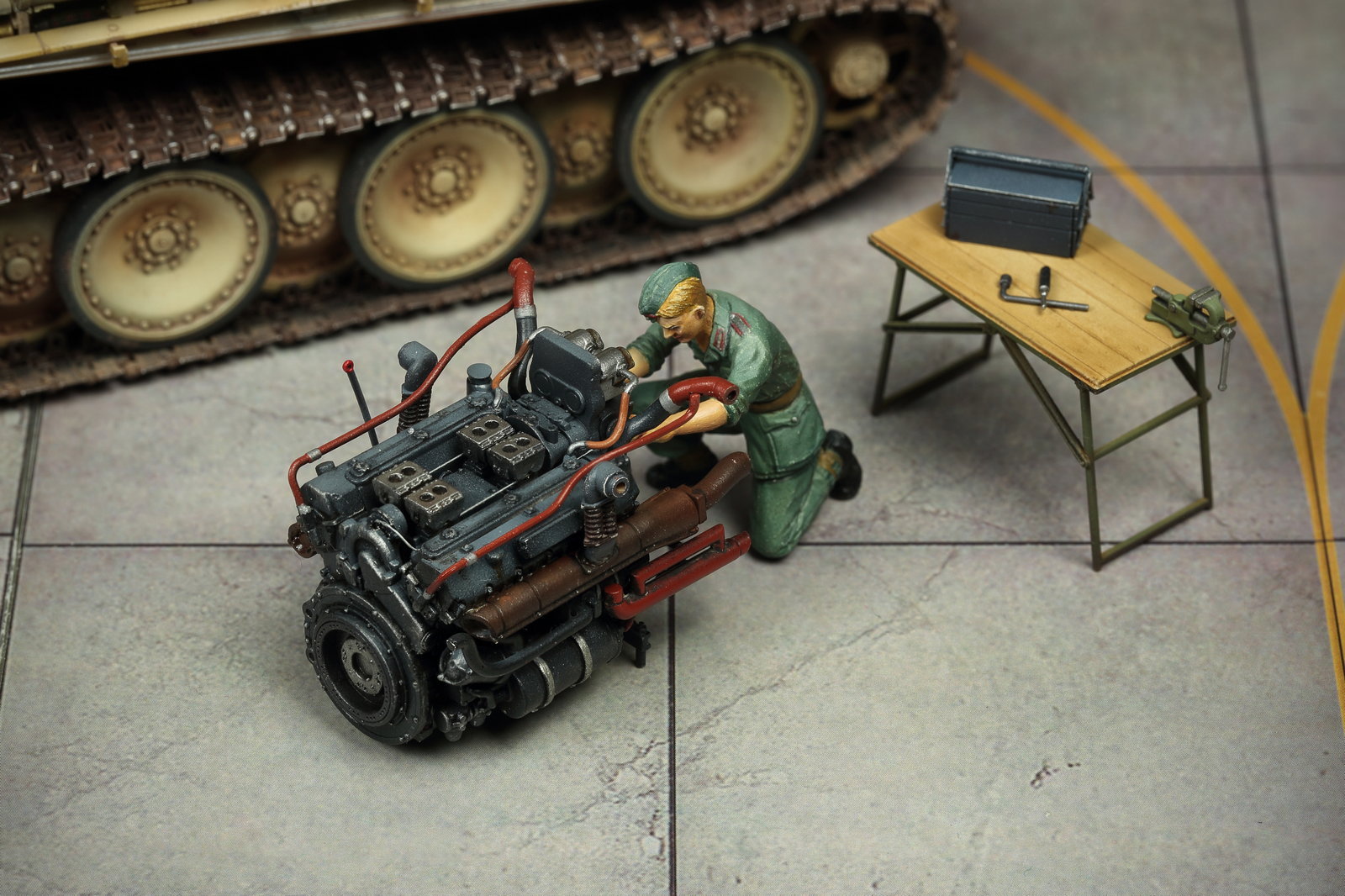

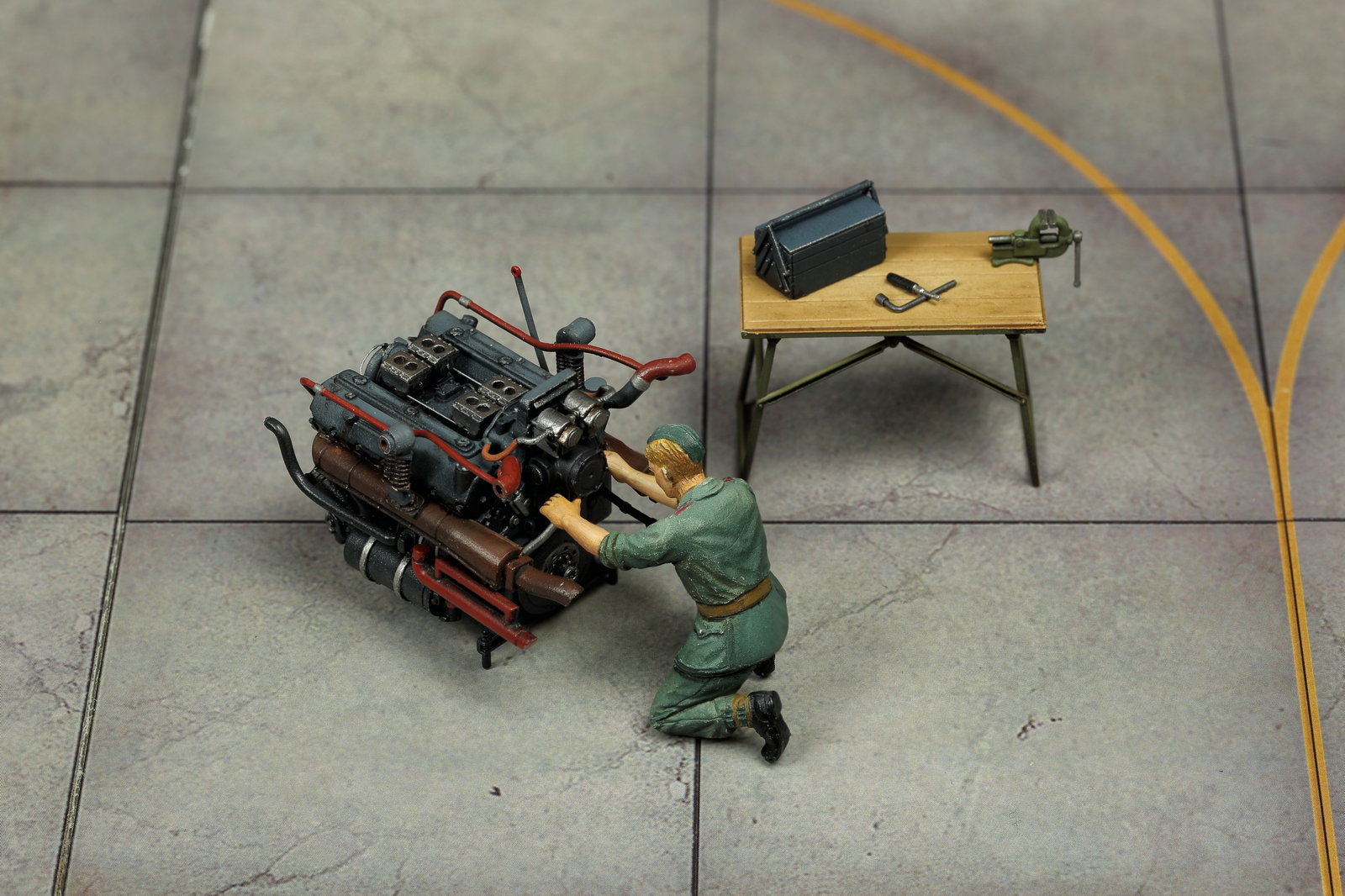

买了一盒田宫的35220修理工套件,做个简单的维修发动机场景,这个维修兵本来是给田宫的桶车配的,没想到和豹式发动机搭配还挺理想。

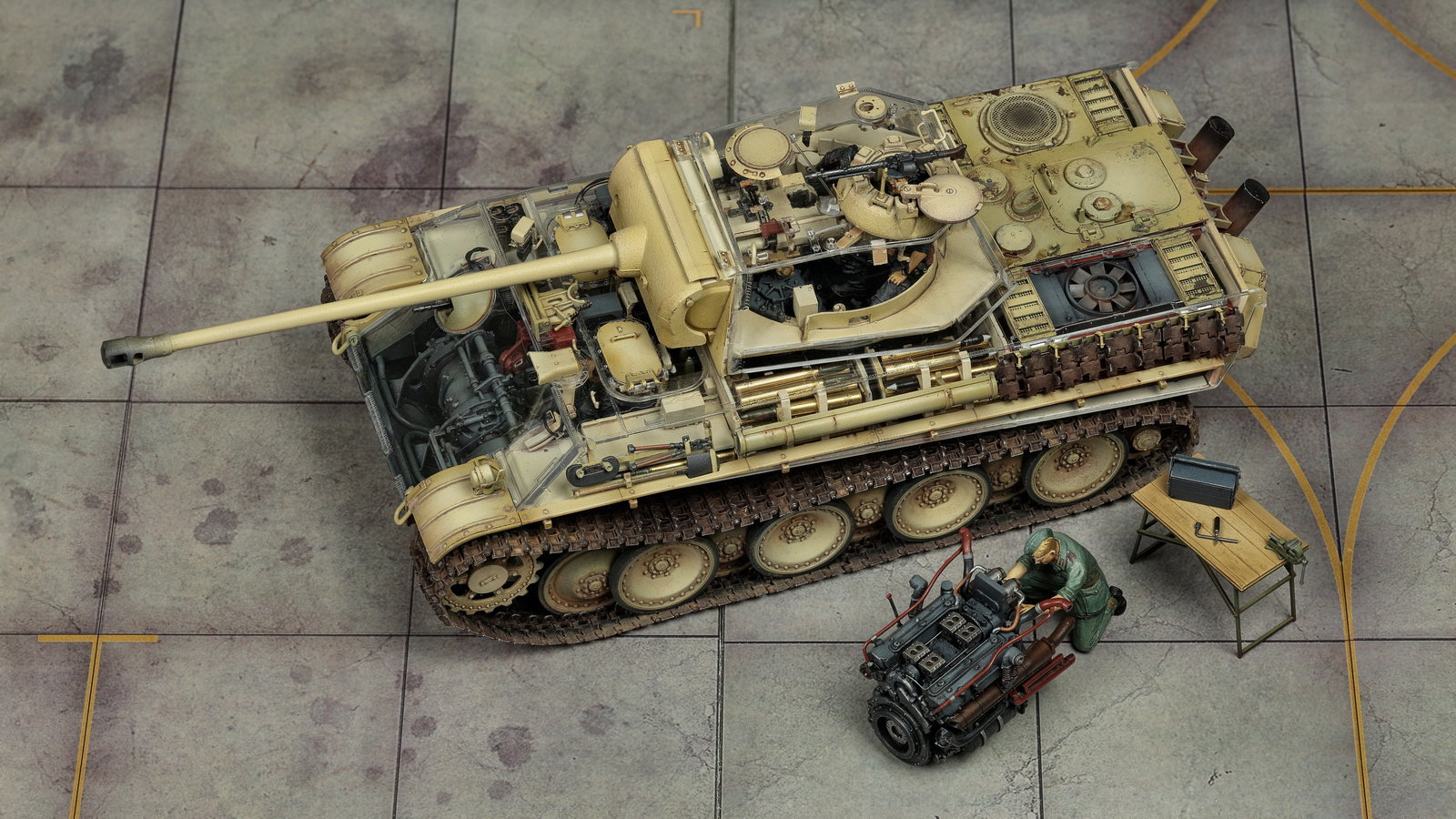

维修工、发动机和黑豹的车体,可以构成个简单的场景了。

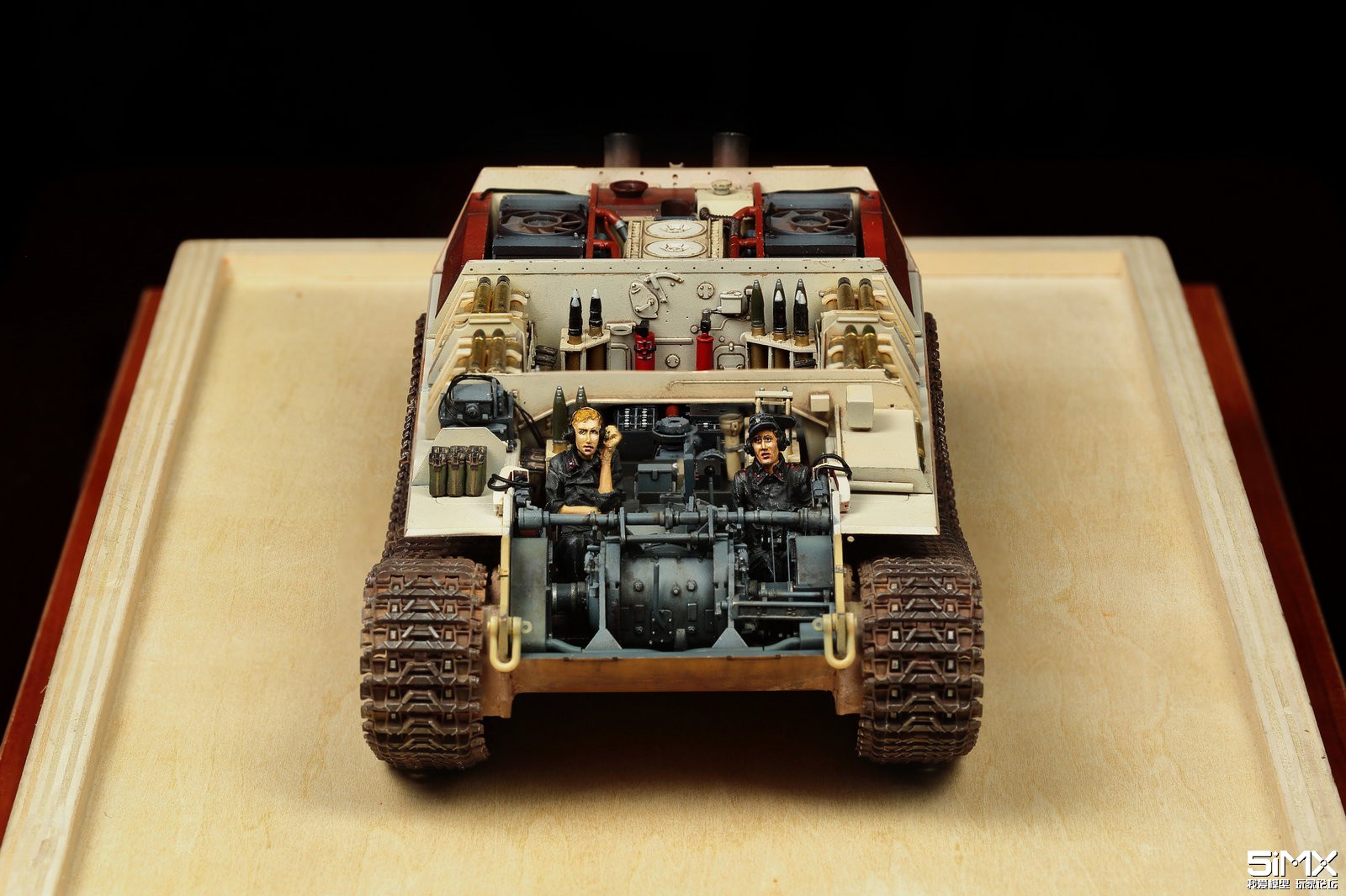

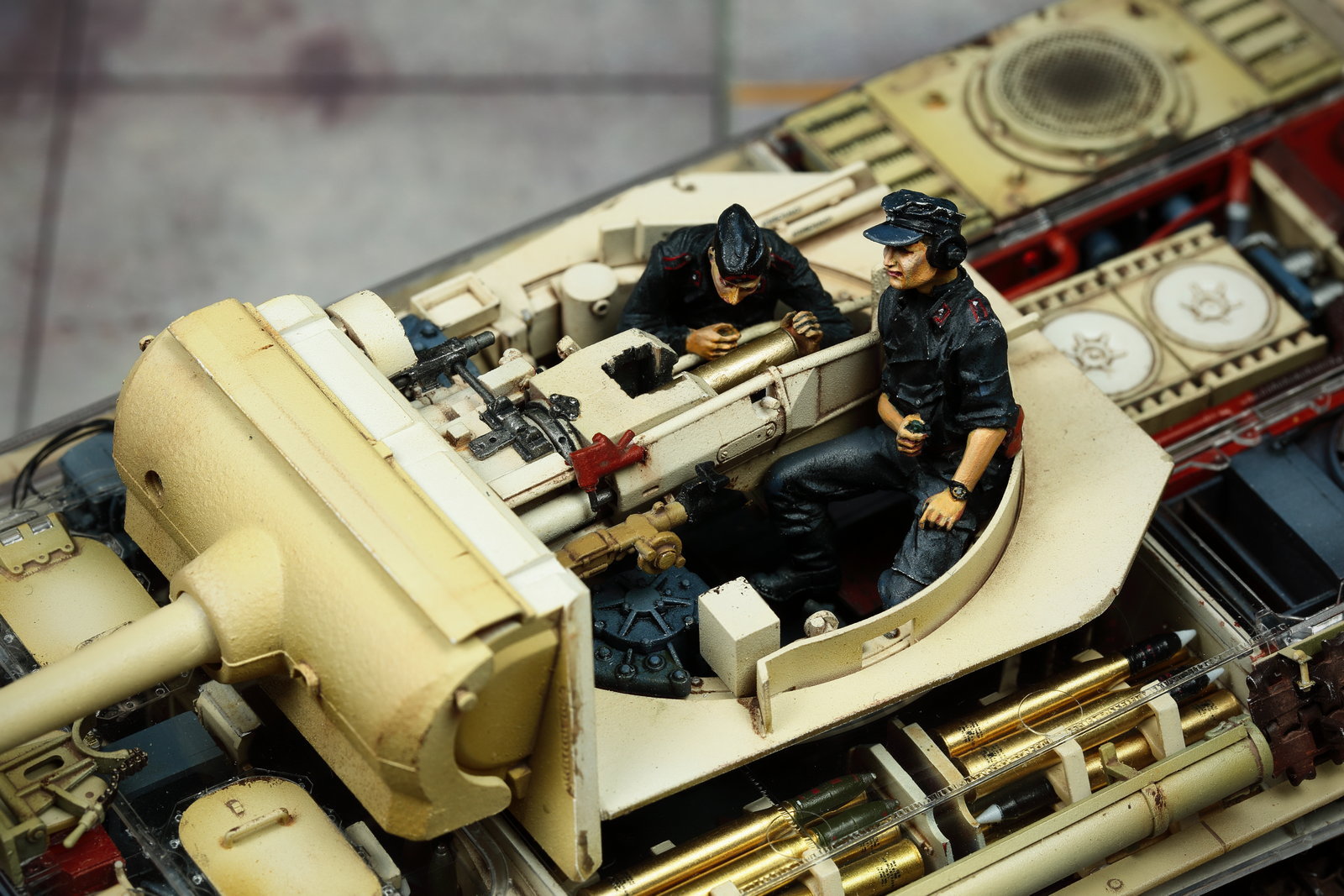

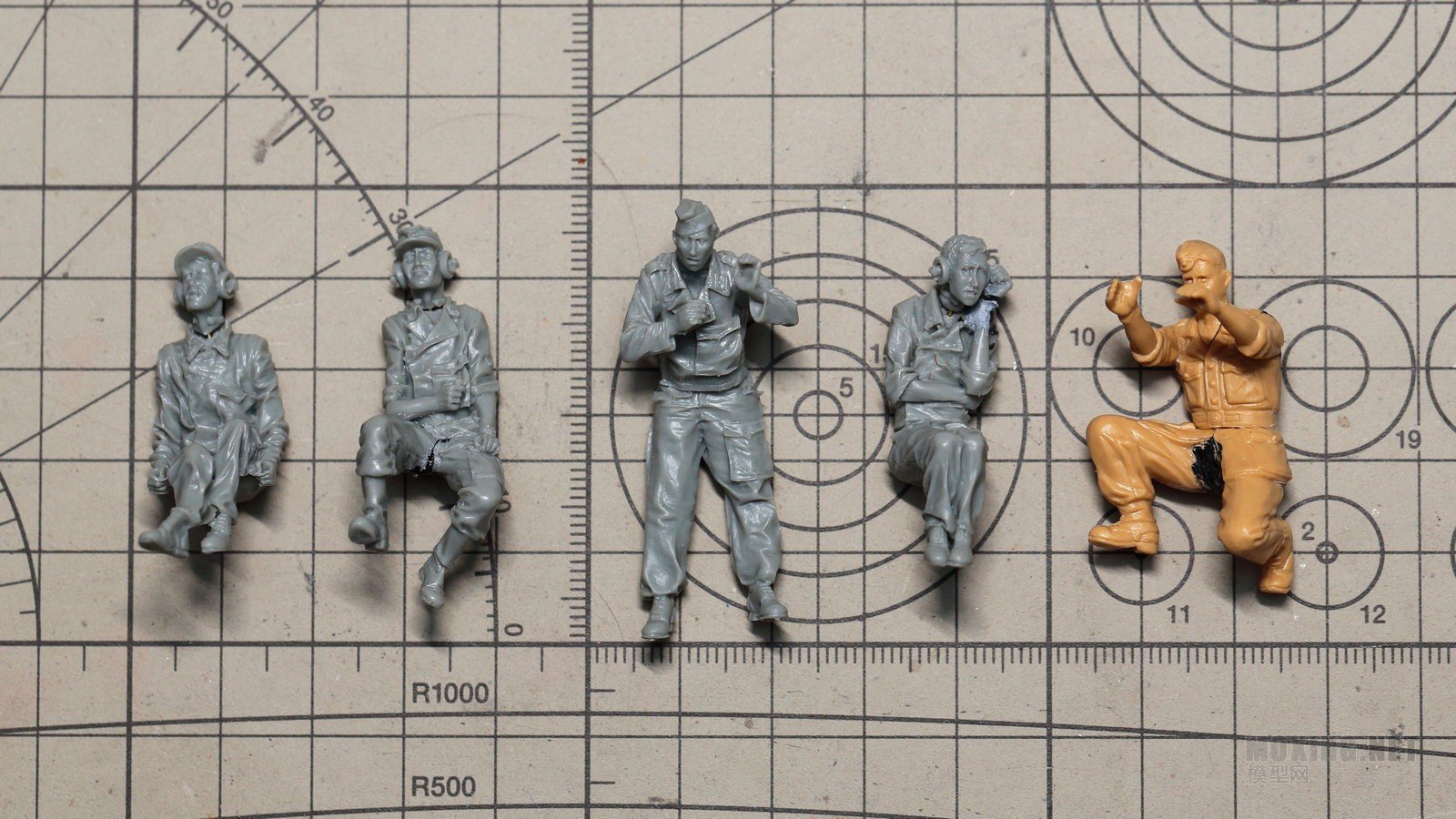

这套树脂坦克手是给Takom的豹A设计的,市面上专门用于内构模型的树脂兵人种类很少,所以基本上没得挑。虽然制作过程比较曲折(后面讲),但完成后的效果还是基本让人满意的。涂装后每个兵人神态各异,驾驶员疲惫、通讯员紧张、车长沉稳、装填手大概是炮弹卡住了,呈目瞪口呆状。

Part 4. 制作点滴

炮塔吊篮的地面,阴影是用AV的70995(德国灰)喷涂的,加了些70816(德军制服蓝)做出色差,高光部位使用70905(蓝灰)。喷涂完成后,使用AK677深灰色渍洗液来渍洗。做完之后感觉颜色比预期的深了点,下次应该有意识地将内构部分的颜色调浅一些。

炮塔内壁使用AK728作为底色,AK092作为高光色。完成后使用AK-121做渍洗。

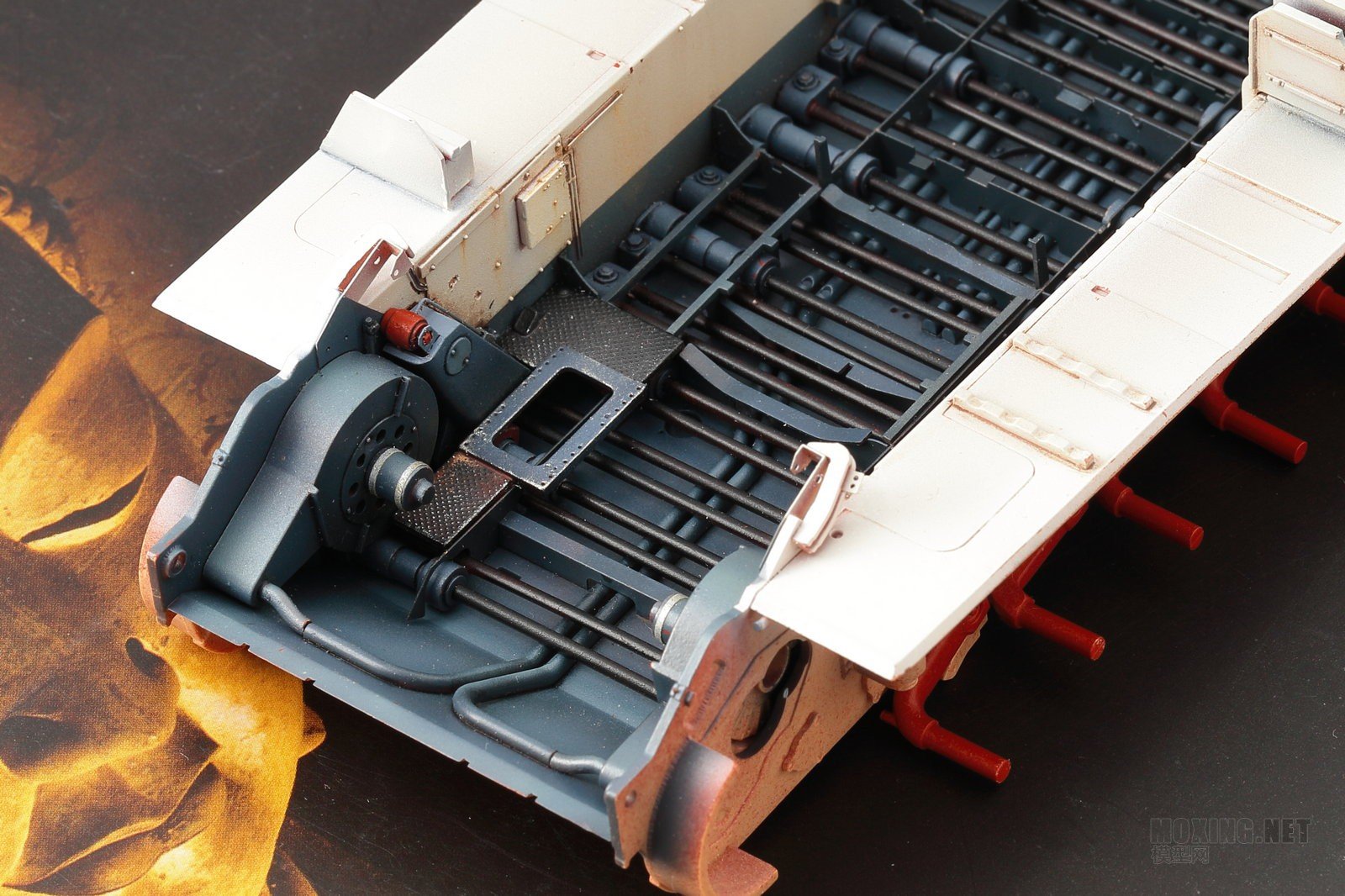

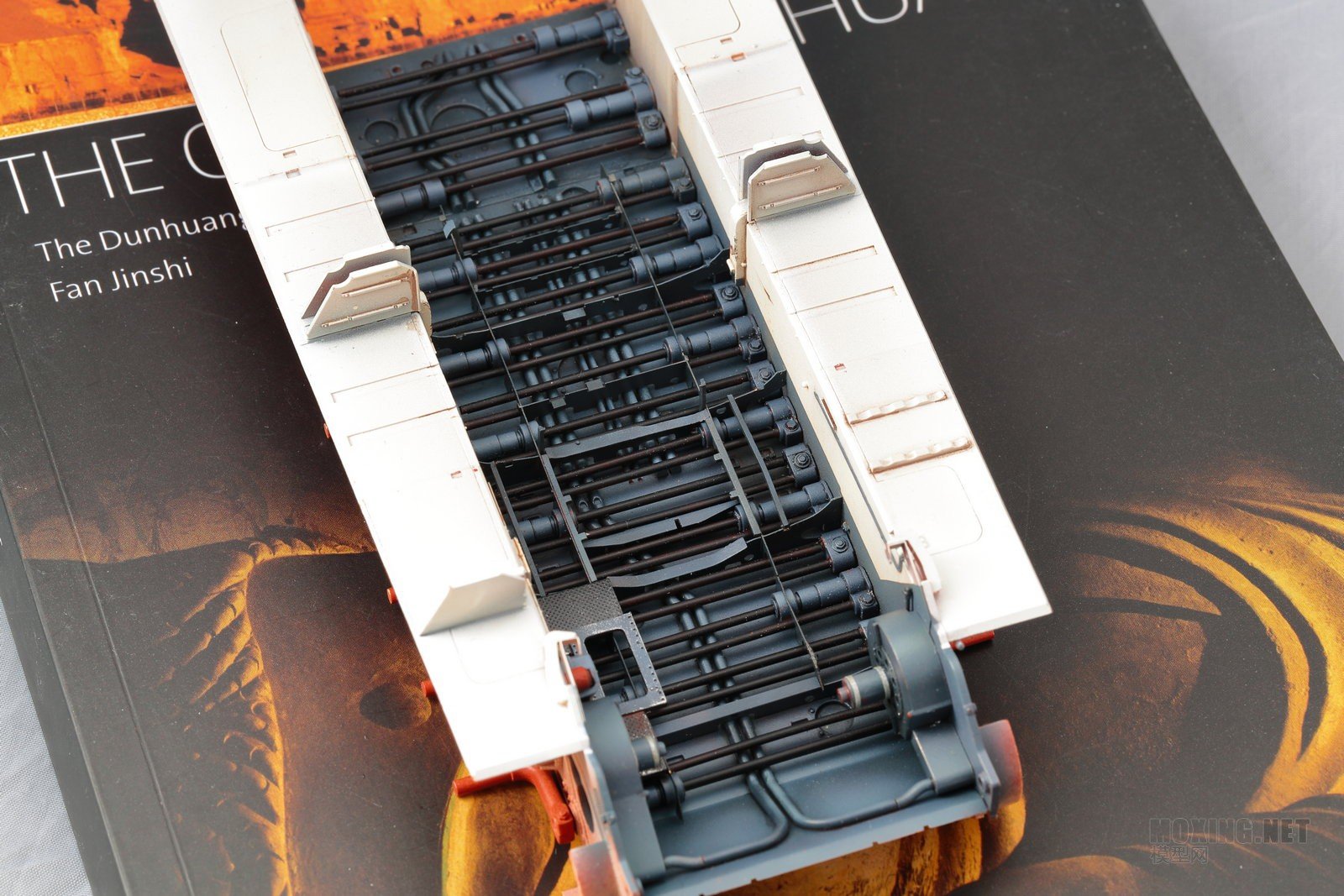

参考一些实车图片后,我先使用AK728+AK092喷涂底盘上部,再用胶带做遮盖,使用AV 70816喷涂将底盘下部。德国二战期间的虎、豹坦克都使用扭杆悬挂系统,为了给这些扭杆做分色,只能先上色、后组合,增加了不少工作量,当然展示效果确实比不分色要好很多。

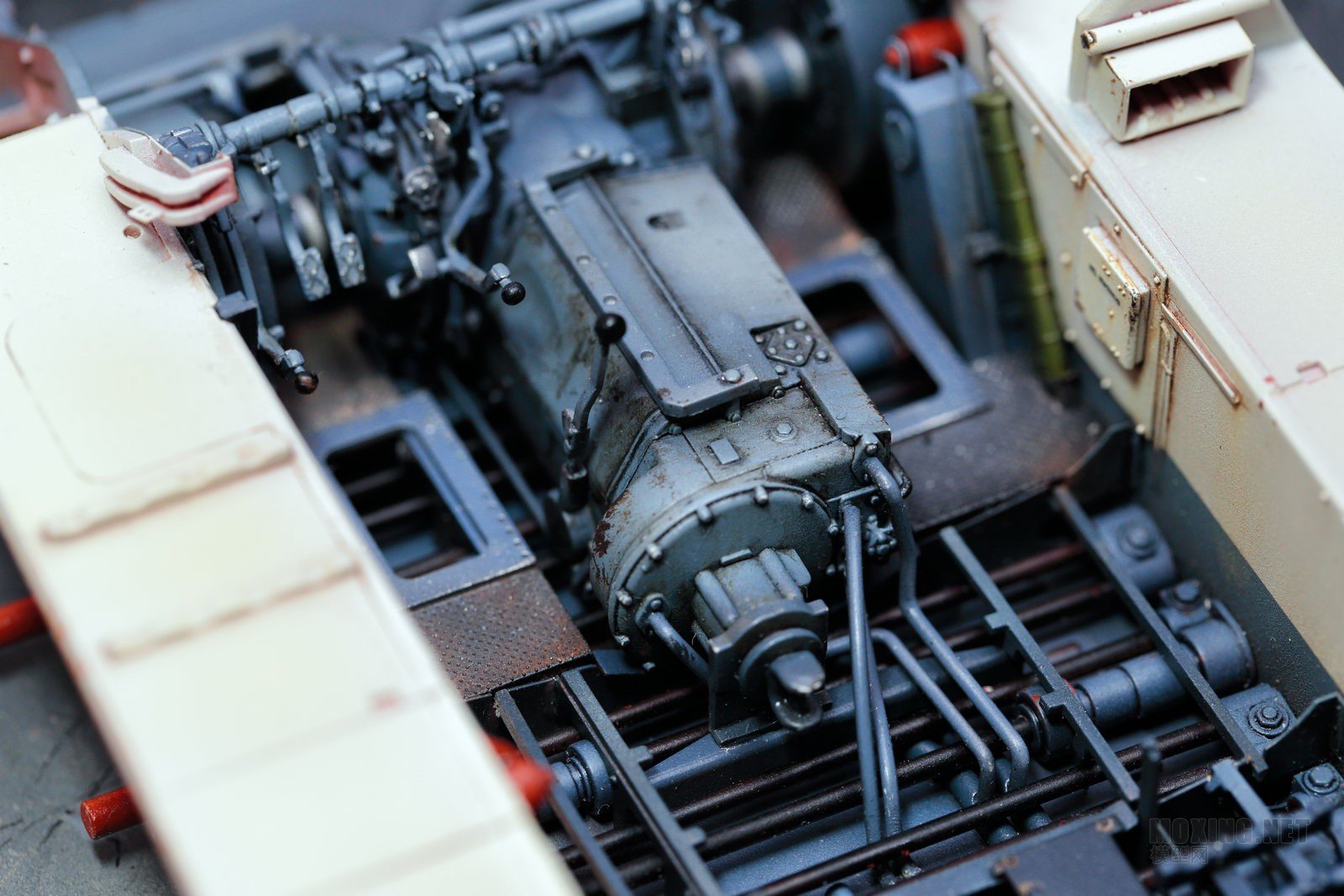

变速箱后面的这几条管线,完工之后基本上是看不到的。趁着没安装战斗室地板,先拍照留念。

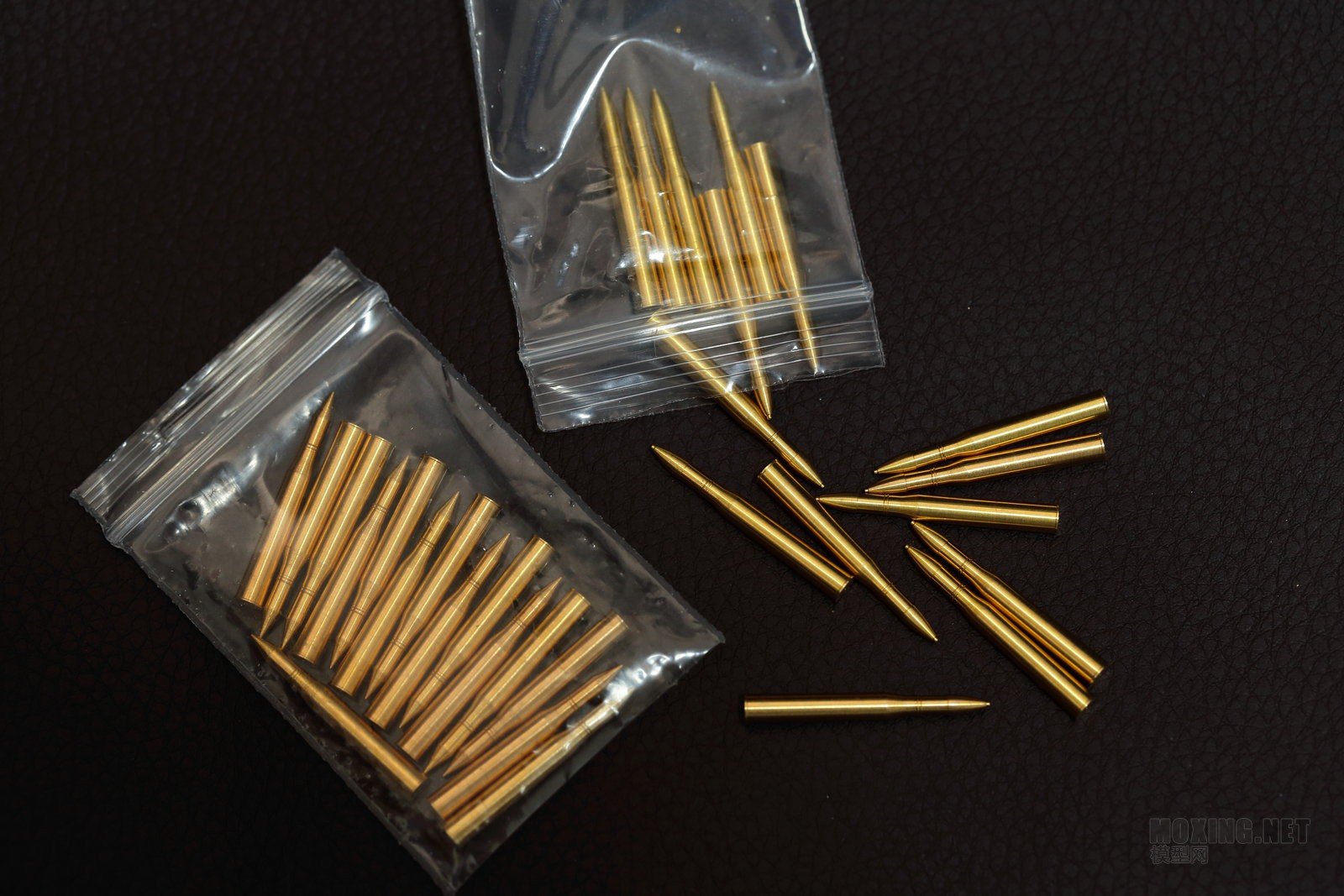

为了提高展示效果,我把高爆弹和被帽穿甲弹都换成了金属炮弹,不过钨芯弹我没找到金属替代品,就直接用原配了。麦田给每发炮弹都配备了3个水贴,实际上炮弹底火的水贴不需要那么多,很多炮弹装入车体后,是看不到底部的。

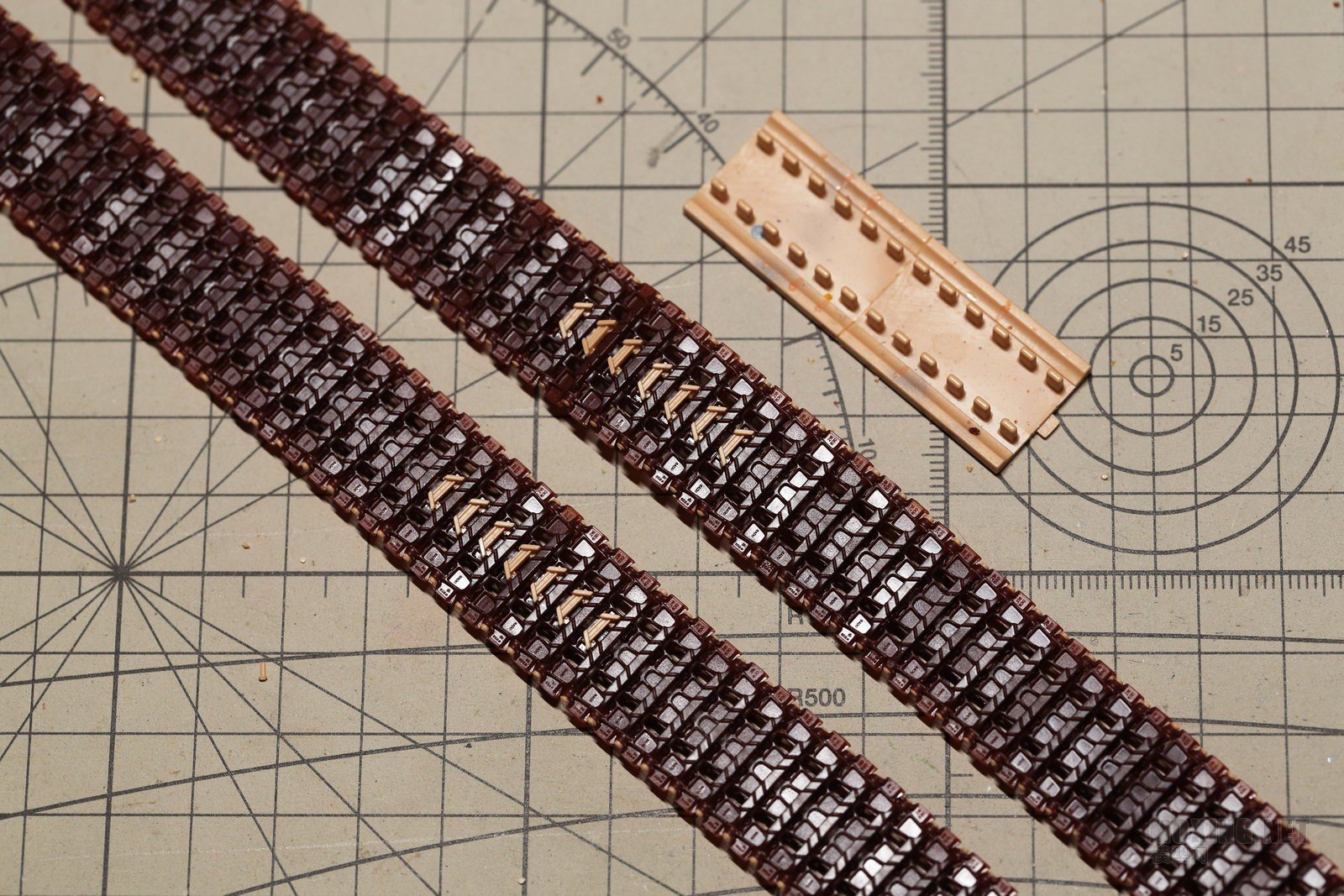

麦田原配的活动履带,附赠了制作工具,制作起来效率挺高。不过这个履带完成后的强度实在不高,那个塑料钉销太脆弱了,倍加小心还是在涂装时扯断了几节。

这次喷涂履带用的主色是微客的MA116 Chippping Brown,喷涂完主色,用6B铅笔把履带和负重轮接触的部分涂成铅黑色,然后用褐色和深黄色天然土装饰就可以了。

前面说了,配的这套兵人本是给Takom的豹A设计的。内构空间有限,所以对兵人的姿势、尺寸的要求都很严格,差一点就装不进去。拿这套树脂乘员来说,驾驶员和通讯员都是把屁股削掉一半厚度才放进去的,不然脑袋会顶车体上壳。车长放进去的坐姿很别扭,总是卡在一个不上不下的位置,不得不采用了凶狠的截肢再造手段,才算把车长的姿势弄平顺。最倒霉的是炮长,由于我是先做完了坦克再加的乘员,结果惊喜地发现:炮长根本塞不进去!除非把做好的主炮高低机方向机掰下来,才有可能把炮长放进去。后来想想还是算了,如果把零件掰折了就悲剧了。

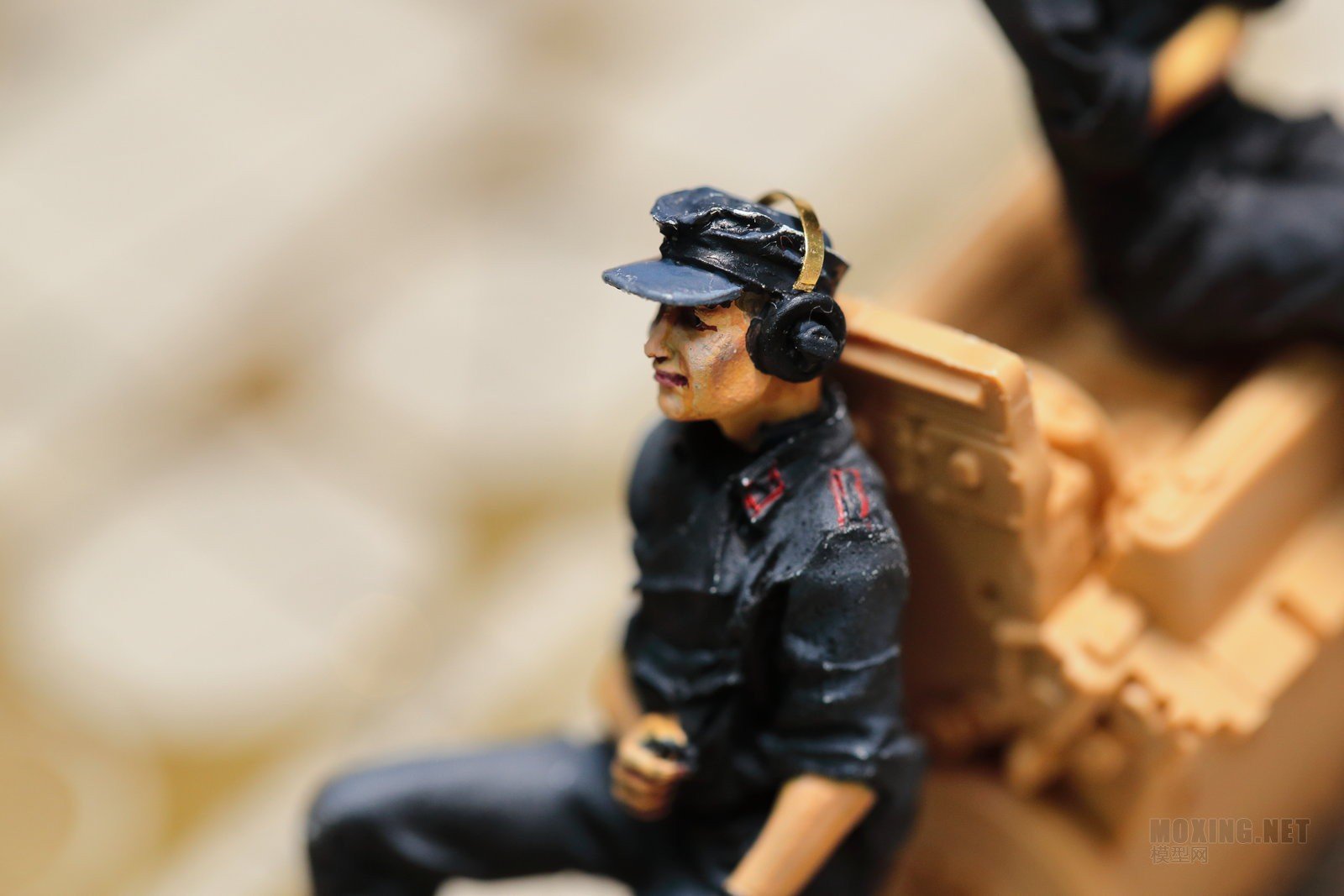

部分兵人戴着耳机,但树脂件却没有做出耳机的弓子,所以需要用蚀刻片补做。幸运的是:可以从麦田自带蚀刻片的边框上截取,宽度挺合适的。

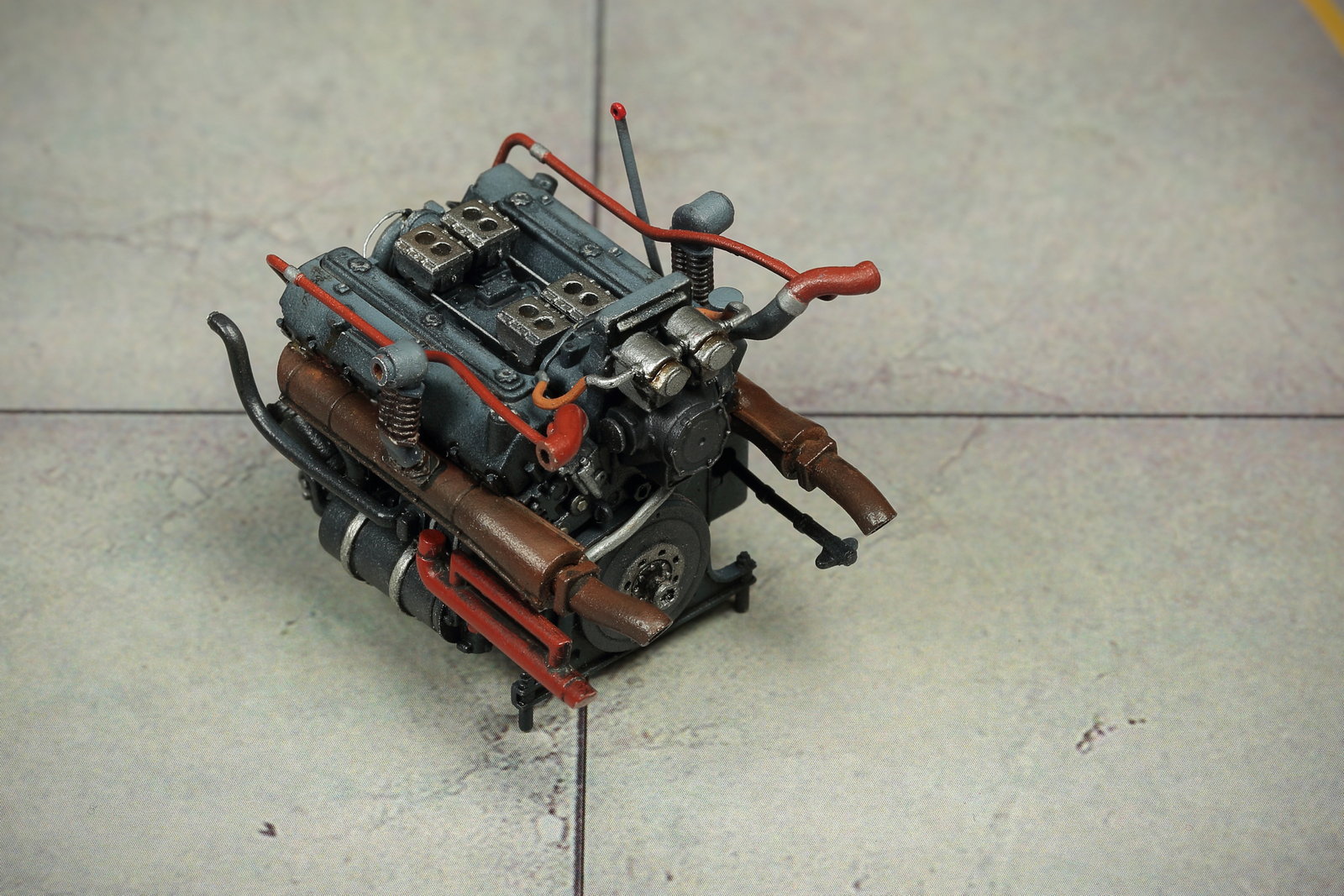

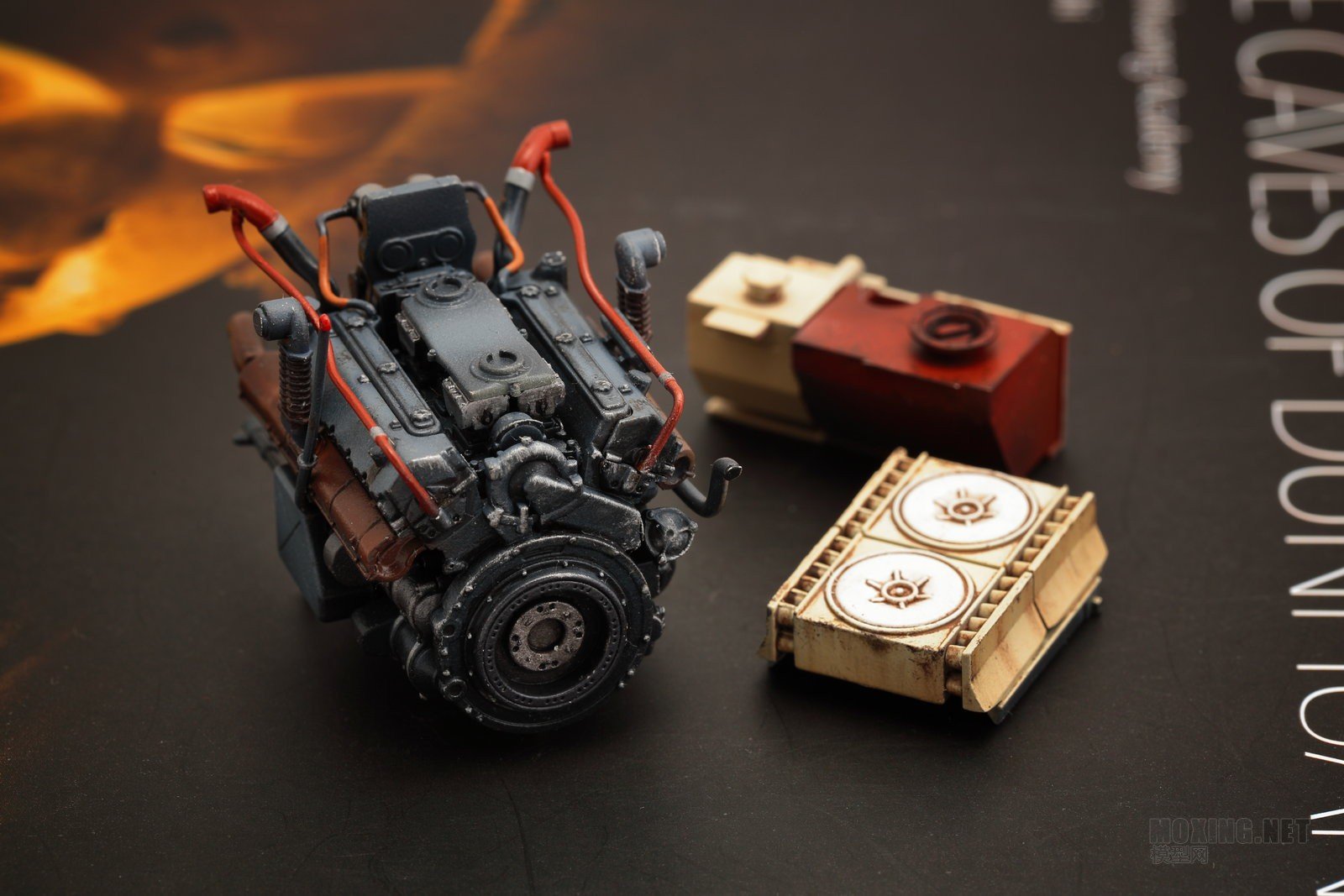

豹式坦克标配的迈巴赫HL230P30发动机,主体喷涂深灰色,高光区域喷AV的70816。为了美观,部分管线使用了防锈红颜色。空气过滤器下面的4个化油器用AK的金属蜡做了单独的分色。发动机连接变速箱的动力输出轴,需要作出几种不同光泽度的金属效果。


至于如何解决发动机装入车体后看不到细节的问题…… 明白了?

Part 5. 感悟心得

在动手做这辆麦田的内构黑豹之前,我一直觉得自己对黑豹已经很了解了。直到开工后,我才明白以前我对黑豹的种种认知还是太浮于表面了。像”每个乘员如何进出坦克“、“附属机枪的子弹怎样保存”、”发射后的弹壳放到哪儿了“、”坦克炮如何操作击发“这类冷知识,以前我连想都没想过,更甭说知道答案。现在,这些我都知道了,甚至连每条履带有多少块履带板这种细节我也知道了。正所谓”纸上得来终觉浅,绝知此事要躬行“,在当今条件下,想”躬行“一下开开黑豹坦克是不太可能了。制作一辆黑豹坦克的模型,尤其是带有全内构的模型,大概是全方位了解黑豹坦克的最好方法了吧。
