大疆OcuSync数字图传能否适用FPV穿越机职业玩家?【5iMX评测室】

2017-12-8 16:41作者: cst1992

文图 KID

在上一期大疆Goggles RE眼镜的开箱文章中,我们提到了一款与之配套的天空端图传系统——OcuSync天空端(我们暂时这样叫它,大疆官网还未查到这款产品的具体名称和资料),这款数字图传属于大疆消费级无人机Mavic Pro的同款图传,不过在一些细节参数上又存在差异。现在大疆把这款OcuSync数字图传作为单独的产品进行售卖,瞄准的正式目前巨大的FPV竞速市场。那么到底什么是OcuSync数字图传?它跟大疆之前的LightBridge数字图传有什么区别?它的性能究竟怎样?这些问题将在本篇以及后续的评测中依次为大家解答!

大疆OcuSync数字图传是什么?

援引大疆工程师的话来说:“作为MAVIC的核心技术之一,OcuSync是LightBridge高清图传系列中的重要一员,相比其他多种常见图传技术表现出众。
1、OcuSync设计中采用了大量当今通信领域最为先进的信道编码技术、多天线技术、分集技术、信道估计和均衡技术等,还有完整的上层协议栈,比如无线媒体接入控制、无线资源管理等模块,又与视频编解码模块深度耦合设计,因此无线图传距离和延迟都非同一般。在理想条件下图传遥控有效的距离实际上并不止于7km,有的时候超过10km(OcuSync的传输距离在CE标准下标称是4km,美国适用的FCC标准下是7km)。
2、OcuSync提供了强大流畅的图传遥控性能,在HD(720p)的基础上提供了视像更加清晰的Full HD(1080p)的图传体验(近距离无干扰情况下) ;
3、在近距离情况下,通过OcuSync从飞机下载视频到手机可以提供高达40Mbps的流传输速率;
4、在新架构下,OcuSync还提供了多台设备之间灵活配置的通信组合。(比如像Mavic Pro那样支持1对2,可以同时与遥控器和Goggles眼镜连接) 。

而商品化的OcuSync数字图传模块则是基于Mavic Pro上的同款数字图传进行了适应性改良,保留了原版的基本特性和数据参数,同时将图传的最高分辨率降低到了1280x960@50fps以尽可能的降低延迟。跟Mavic Pro的OcuSync图传相比,单独的OcuSync图传模块延迟更低。当采用最大分辨率960P@50fps的时候,图传延迟理论上能够控制到0.07s;如果是480P@50fps时,图传延时将降低至0.05s。这一数据已经和目前主流的FPV模拟图传的延迟相当,完全可以替代后者了。

OcuSync天空端采用2.4GHz和5.8GHz两种频率,最大发射功率分别为22.5 dBm(2.4 GHz)和25.5 dBm (5.8 GHz),最远传输距离分别为7公里(2.4GHz)和4公里(5.8GHz),


OcuSync的尺寸为72 x 33 x 14mm(长x宽x高),重43.8g。跟LightBridge的68 X 48 X 21mm(长x宽x高)、71g相比,尺寸和重量都更占优势。

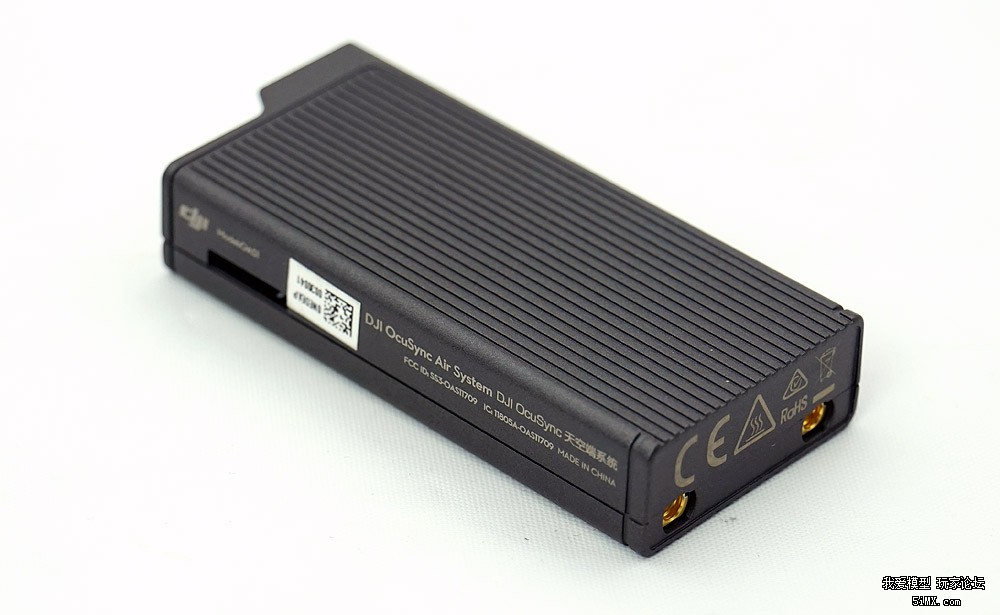

不过,由于图传芯片工作频率较高,因此发热量比较大(CONNEX图传也有相同的问题),大疆的做法是采用铝合金外壳帮助散热,并且在外壳的上下两面均有散热槽,以增加散热面积。

我们5iMX测试了一下OcuSync天空端模块在室温24度环境下,使用一段时间之后的外壳温度,大约在45℃左右,如果是在炎热的夏天,估计温度还会更高(大疆的说明书上建议给这款图传安装外置散热风扇)。

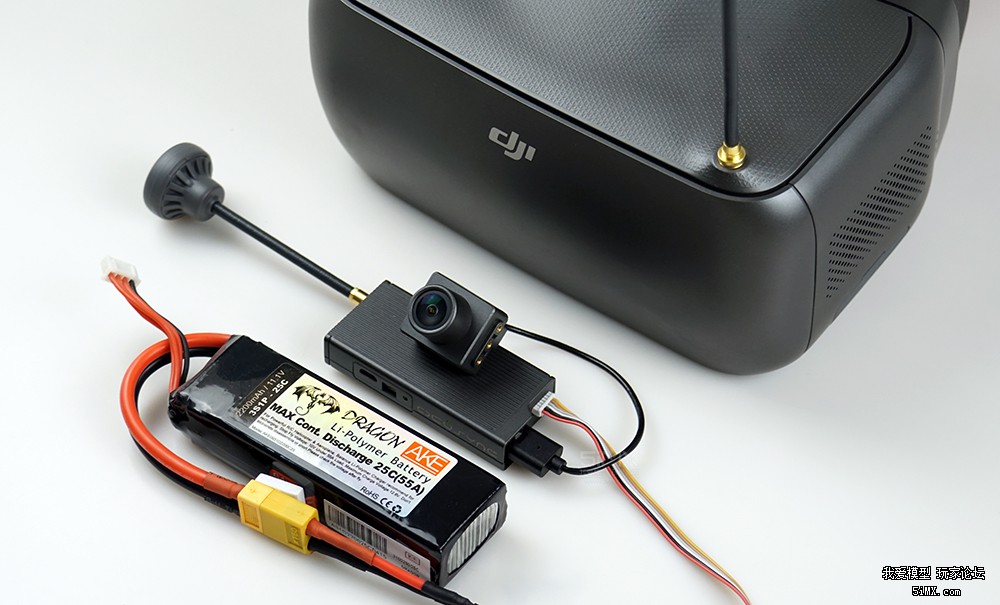

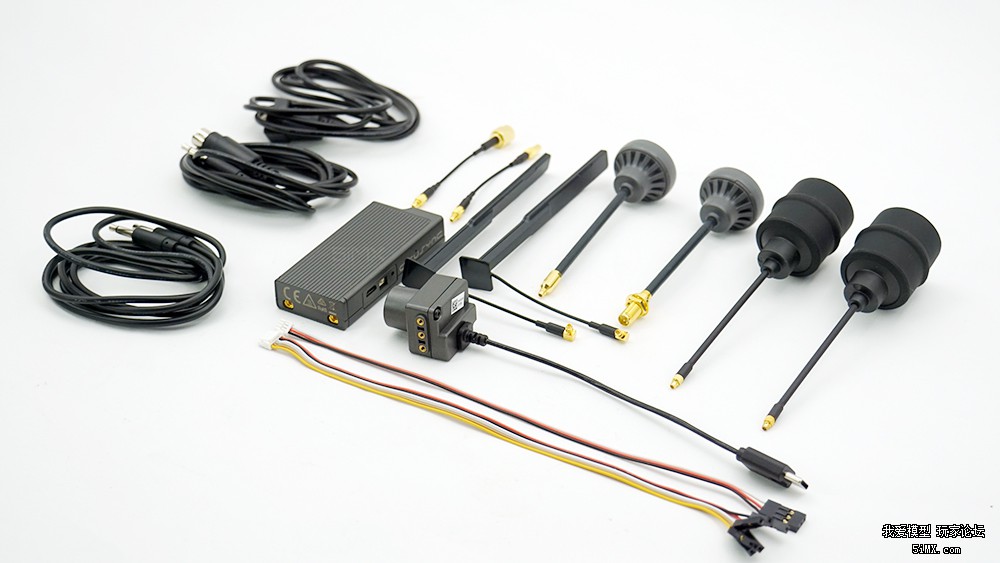

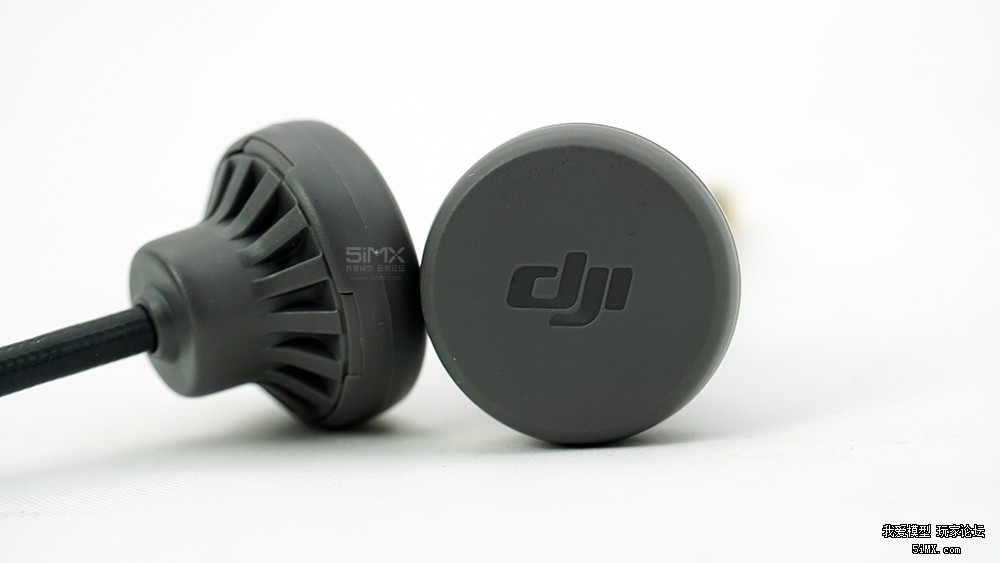

在OcuSync天空端的套装中,除了发射机、高清摄像头和多种外接连线外,大疆还附送了3种不同用途的天线。上图从左至右,天线的重量逐渐增加,信号发射效果逐渐增强。大疆宣称Ocusync具有更有强大的抗干扰能力、搭配自动跳频技术及双频系统、支持最多12个固定信道。不但能够保障比赛过程中不易受外界干扰,还方便比赛过程中裁判的观看和转播时采集视频素材。

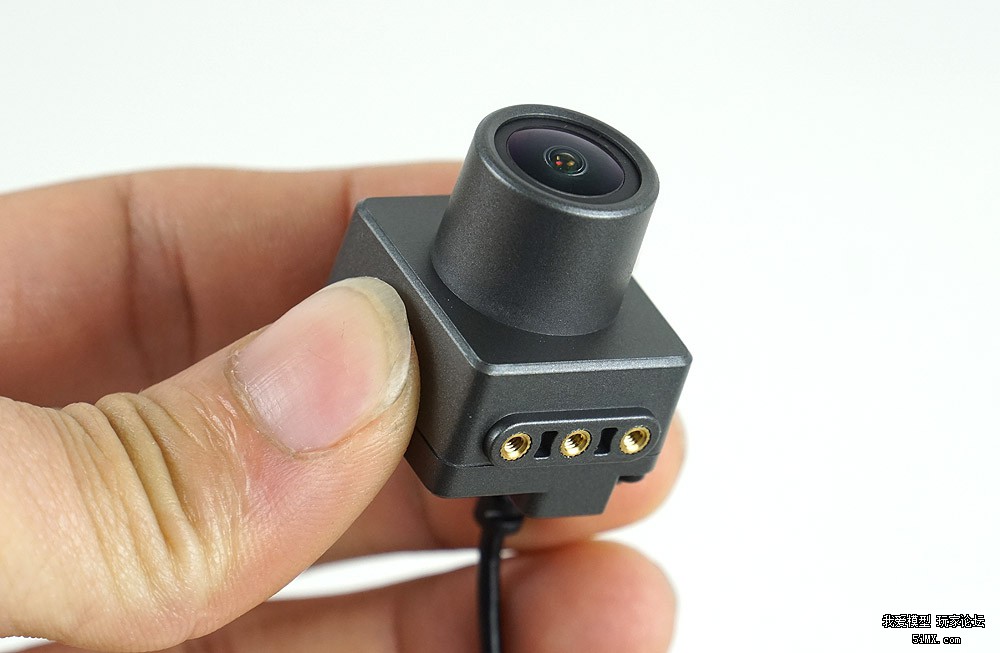

OcuSync套装中的这摄像头清晰度为120万像素,拍摄清晰度非常高(后面的测试中可以看出来)。而且拍摄的画面还可以通过图传的天空端(有SD插口)和Goggles RE眼镜直接录制,省去了再装GoPro记录的麻烦。

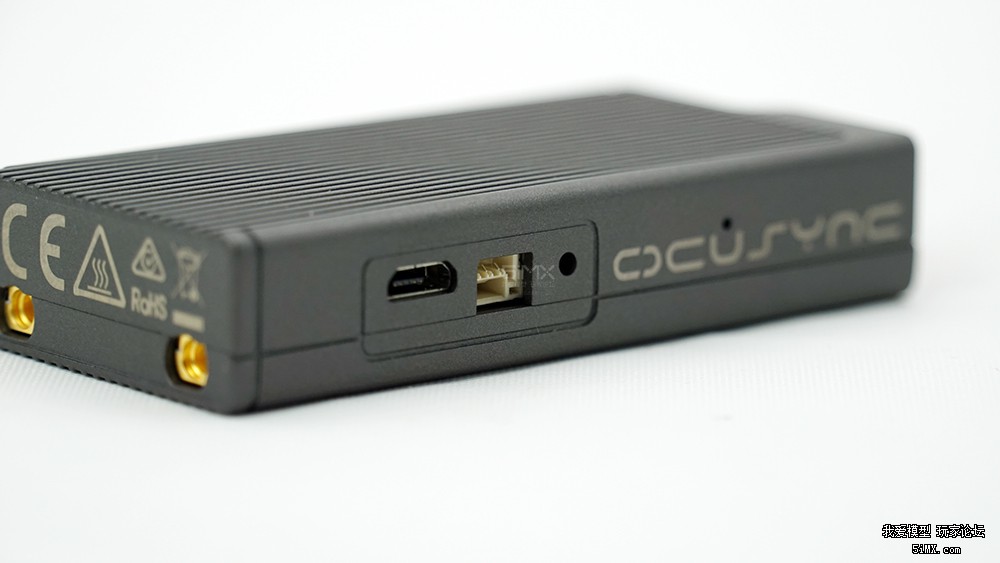

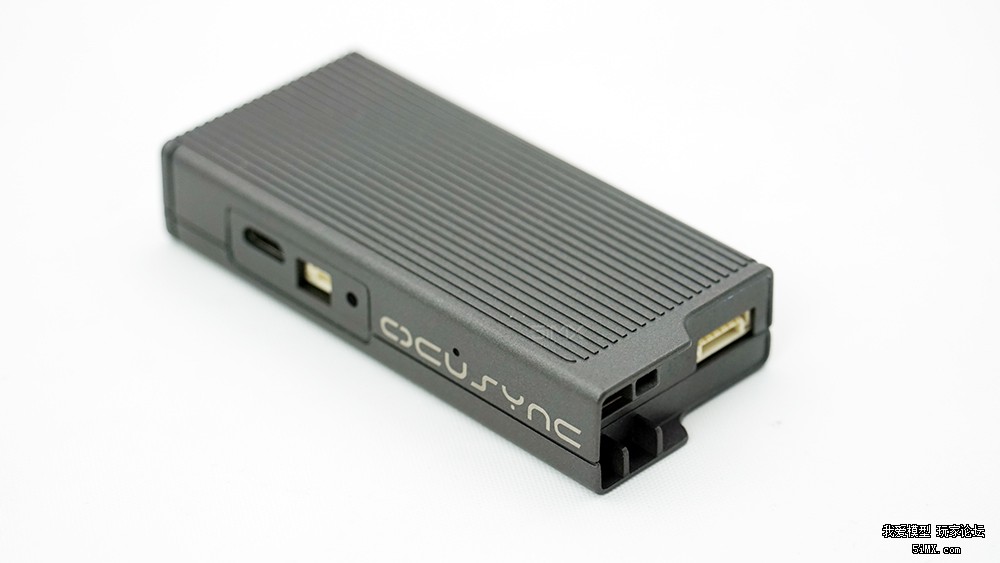

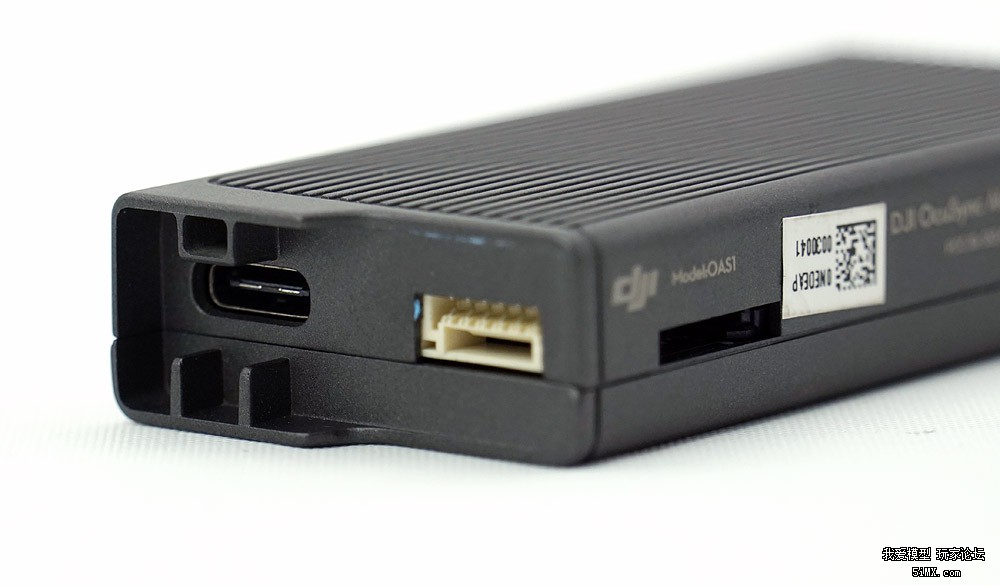

右侧为SD卡插槽,最左为摄像头数字接口,中间白色的为电源线及云台控制信号输出。这里特别值得一提,Ocusync天空端可以和Goggles眼镜保持体感位移信号的同步,像连Mavic Pro一样,用眼镜操控云台的俯仰和旋转(需云台支持PPM信号输入才行)。

OcuSync图传如何使用?

OcuSync的安装、使用方式并不复杂。三种类型的图传天线能够适应不同场景的使用需求。

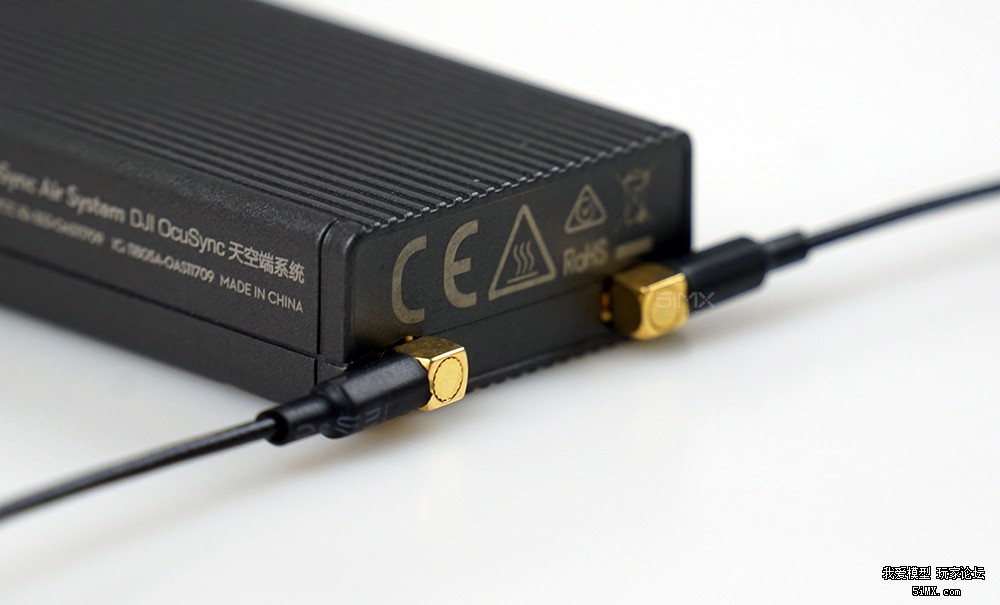

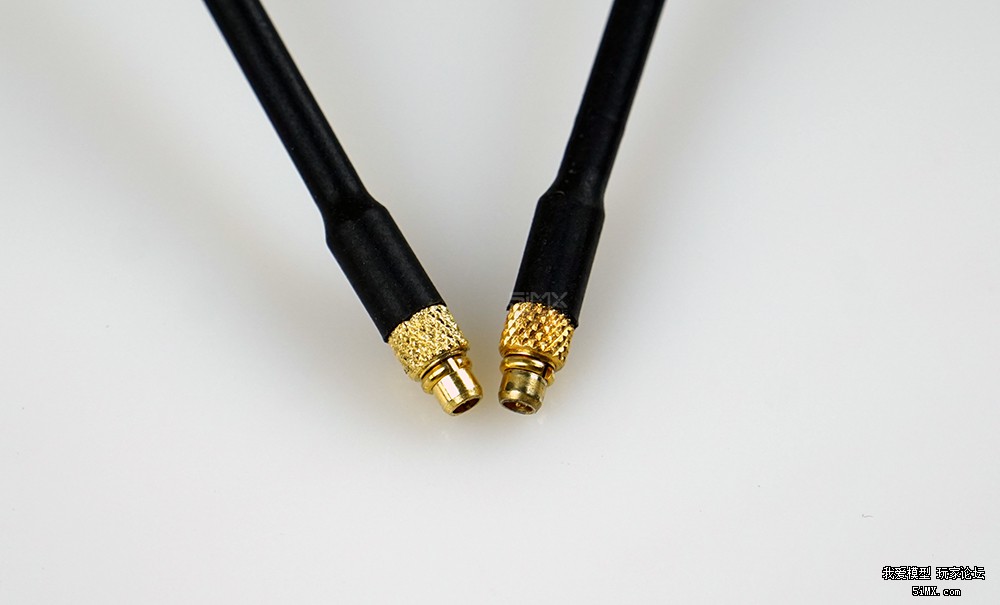

OcuSync数字图传配套三种信号天线,跟天空端的接口都是采用这种MMCX接口,这种接口采用快拆卡扣的设计,放弃了以前的老式螺纹接口,更有利于快速更换和拆装。而且在炸鸡的时候也容易自然脱落,不容易损坏天线。不过缺点是天线固定没有螺纹式紧,在使用的时候容易因距离运动或震动导致天线脱落。

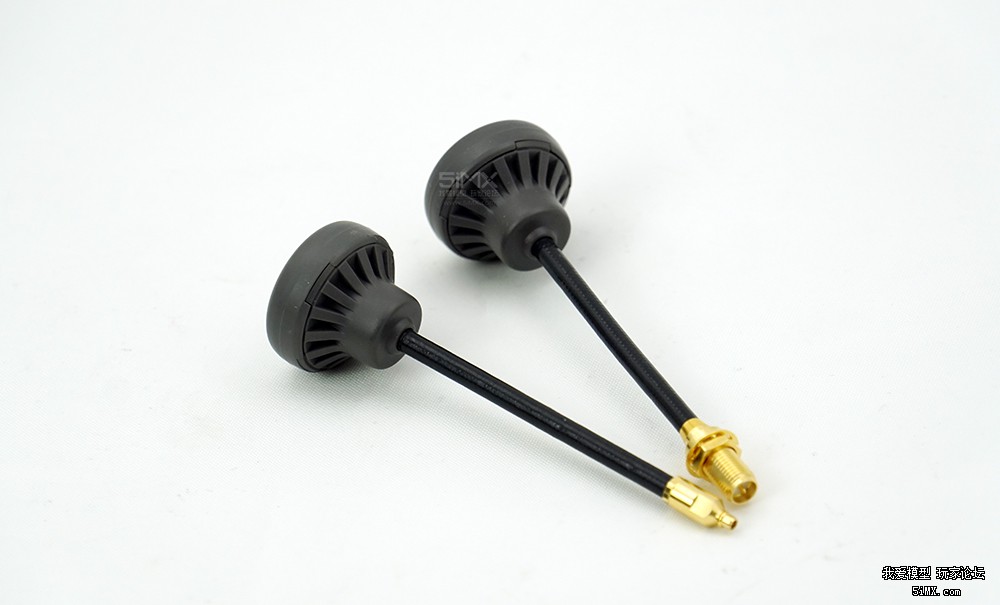

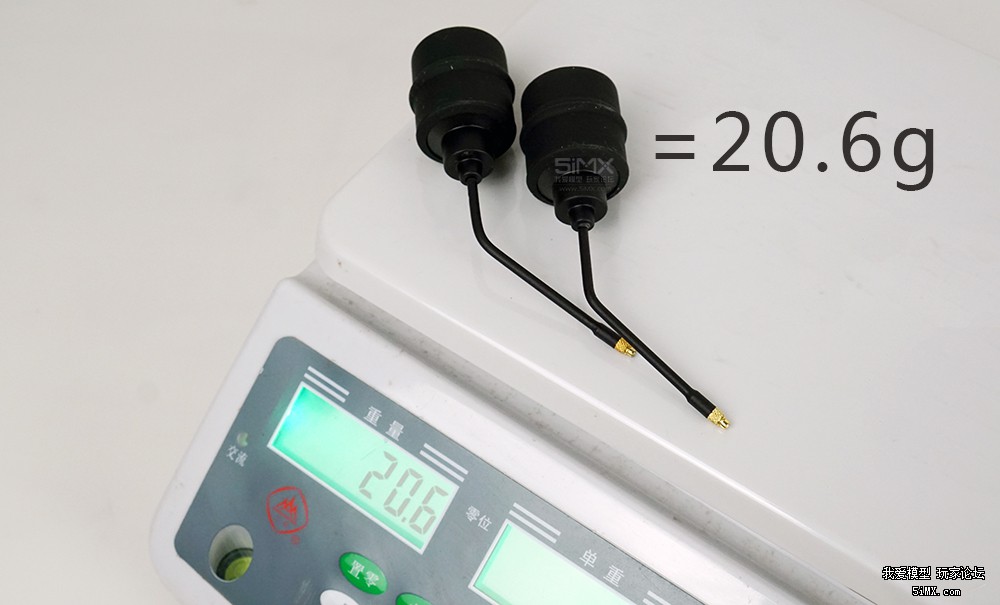

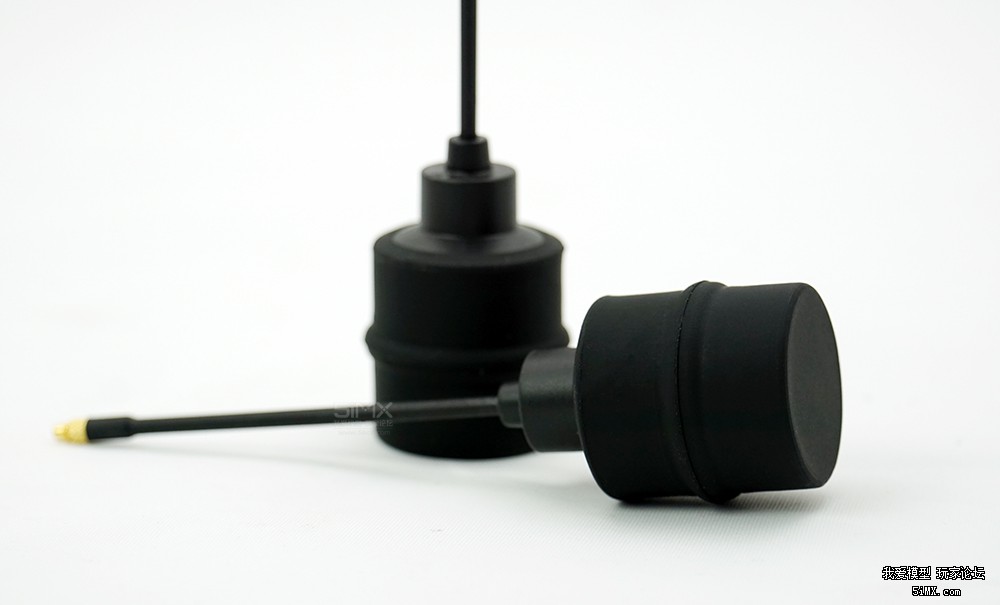

圆筒属于2.4GHz和5.8GHz双频圆极化全向天线,理论上三种天线中的延迟在最低。

但是圆筒也是目前三种天线中重量最重的一种!

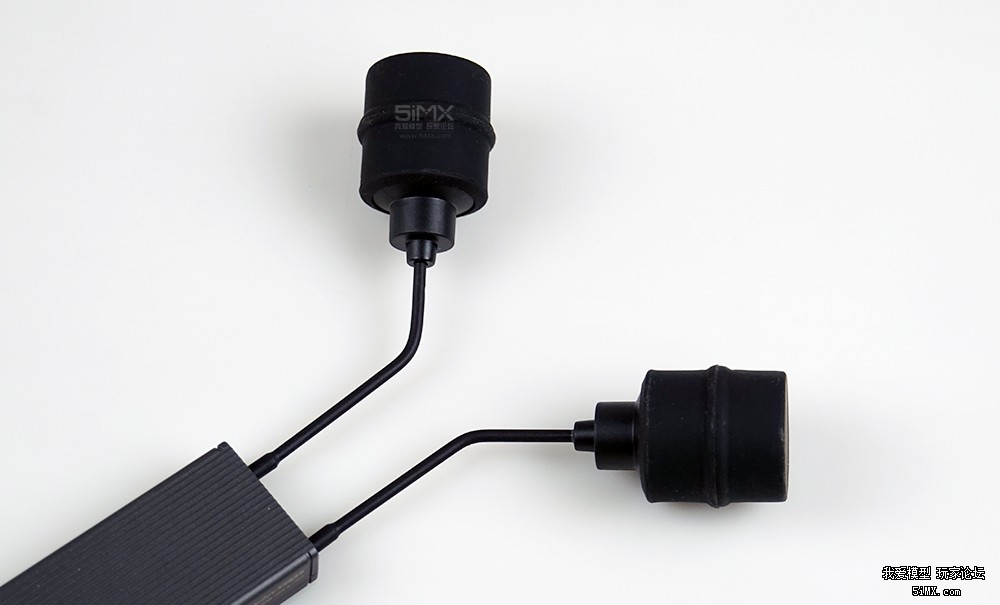

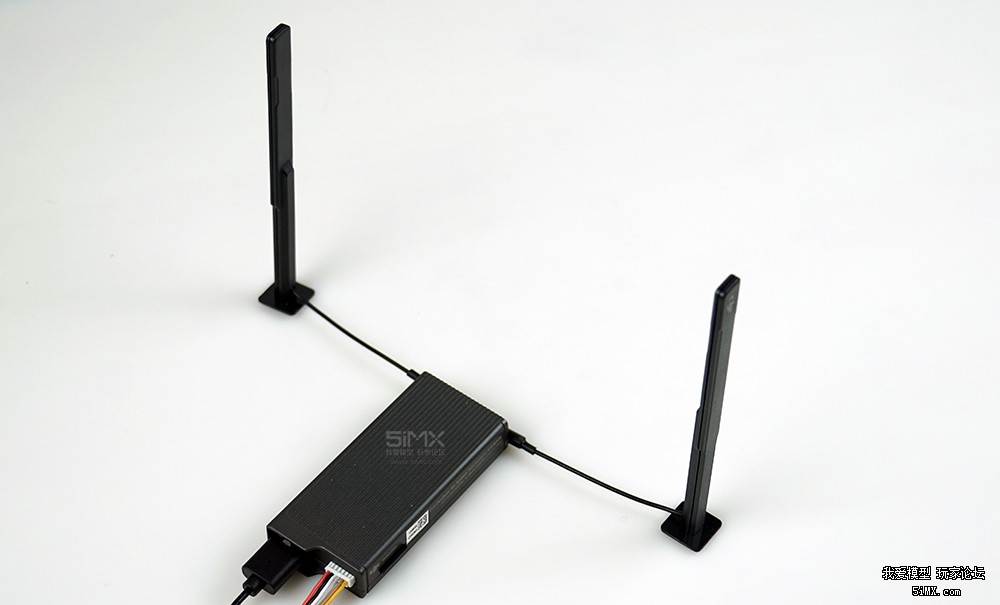

天空端双天线在安装的时候应尽量使两根天线按相互垂直的方式摆放,这样有利于图传天线更好的传递图传数据。

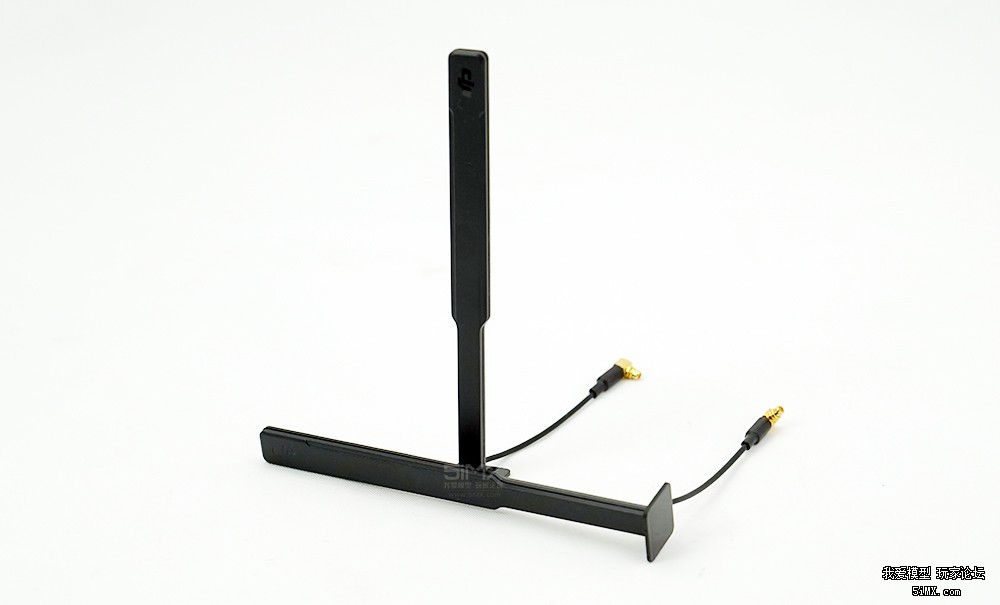

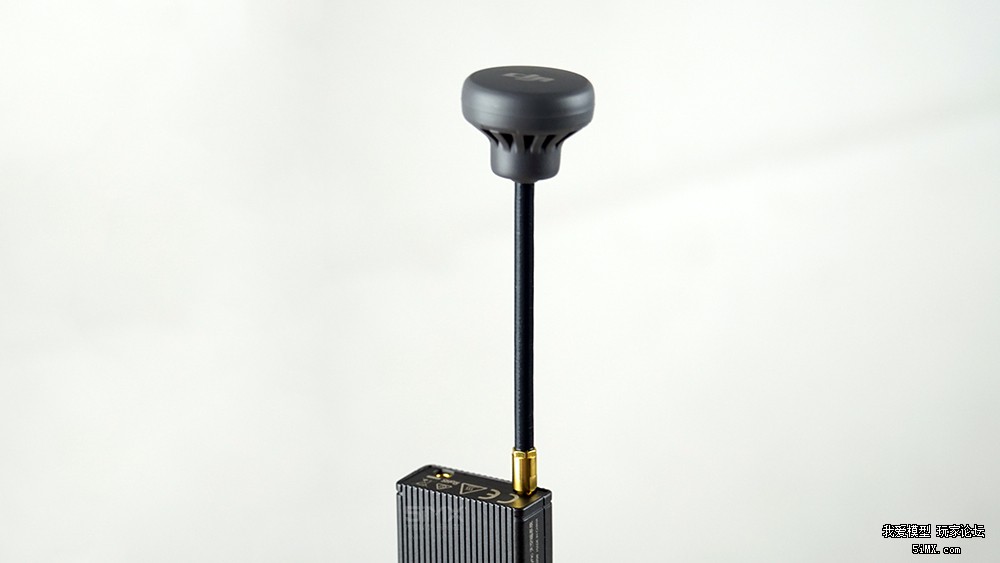

偶极子天线属于2.4GHz和5.8GHz双频线极化全向天线,能够适应更远距离的图像传输。但距离远了,图传的延迟也会有所增加,具体情况根据实际操作为准。

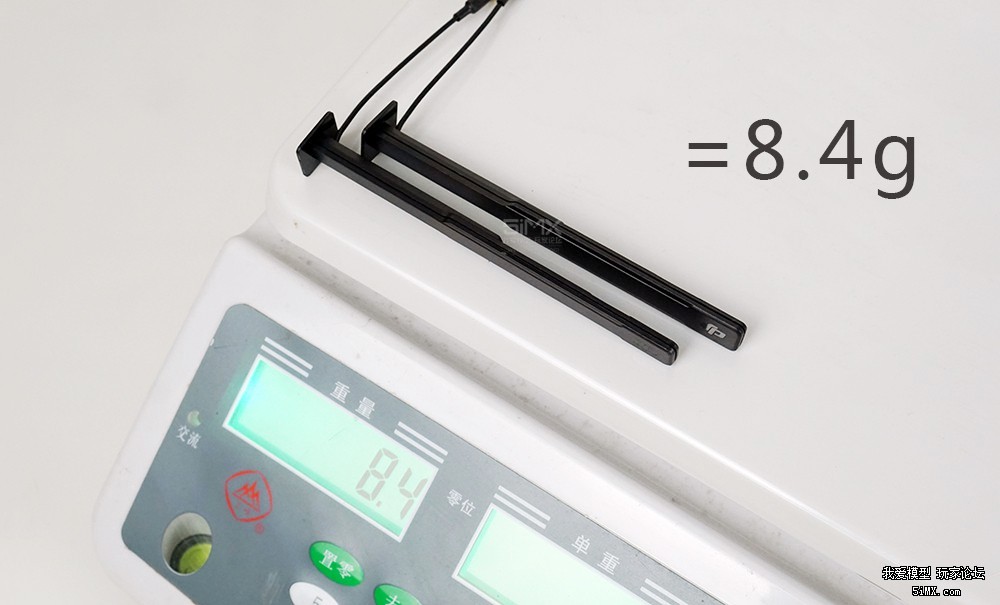

偶极子天线在三种天线中也属于重量最轻的一种!

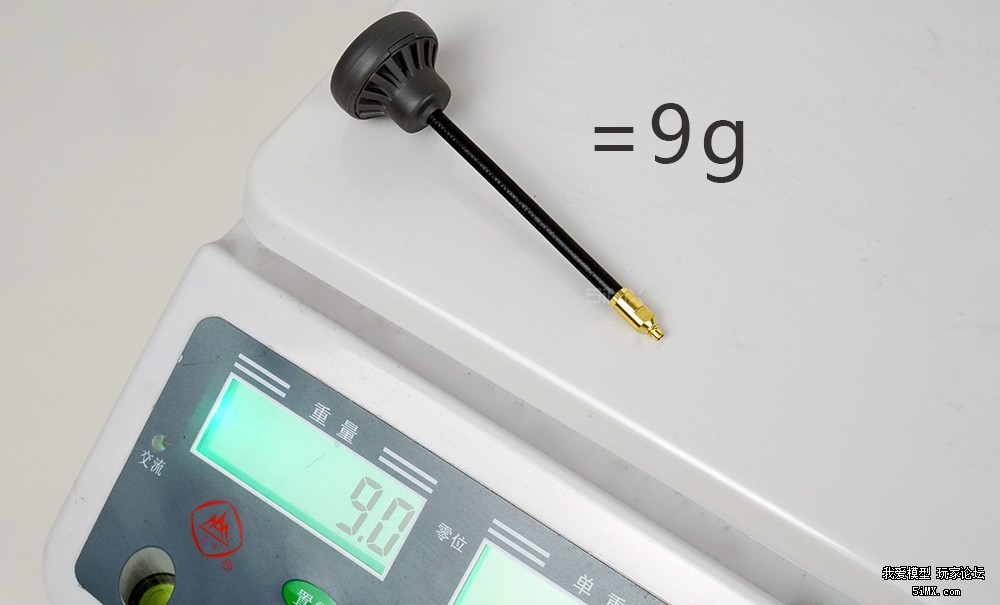

最后是宝塔天线,这种天线仅支持5.8GHz,而且天空端和地面接收端各有一只。

地面端的天线接口跟Goggles RE上的天线相同,可以作为备份使用。


宝塔天线的体积相对圆筒天线更小、重量也更轻,比较适合FPV竞速飞行时使用。

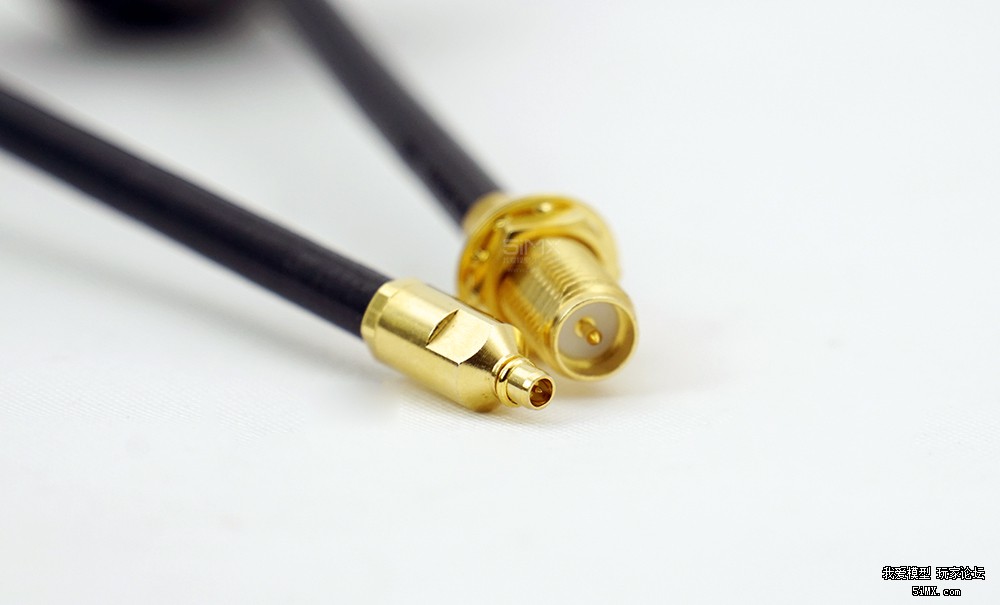

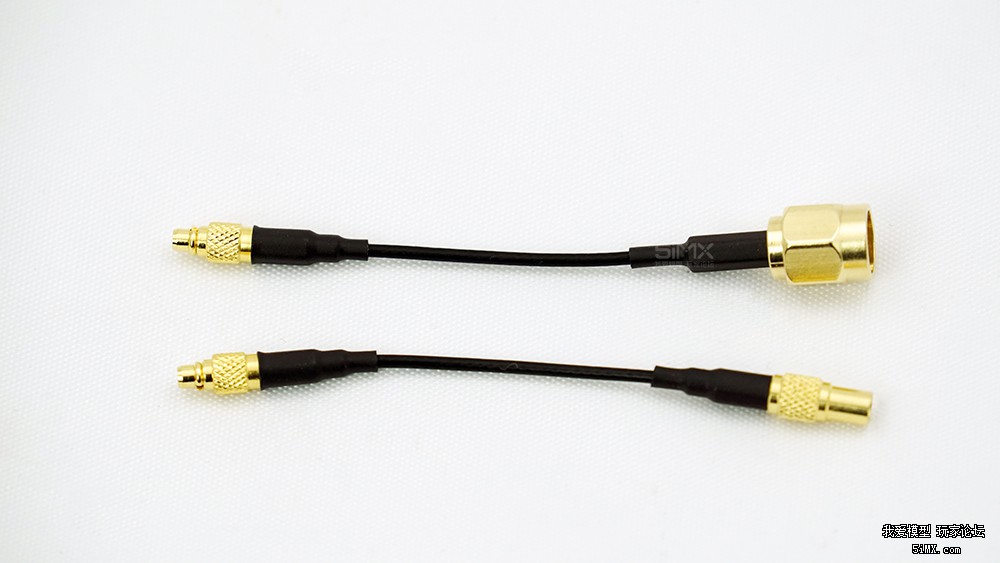

除了天线以外,还有两根用于转接其他天线的转换接头,SMA天线接口为内孔,能够适用于其他第三方天线。

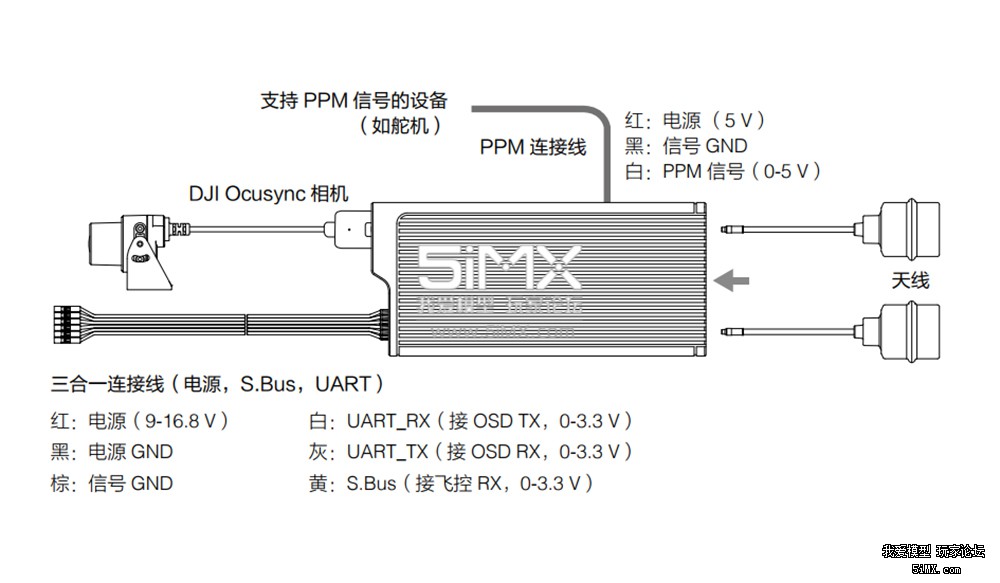

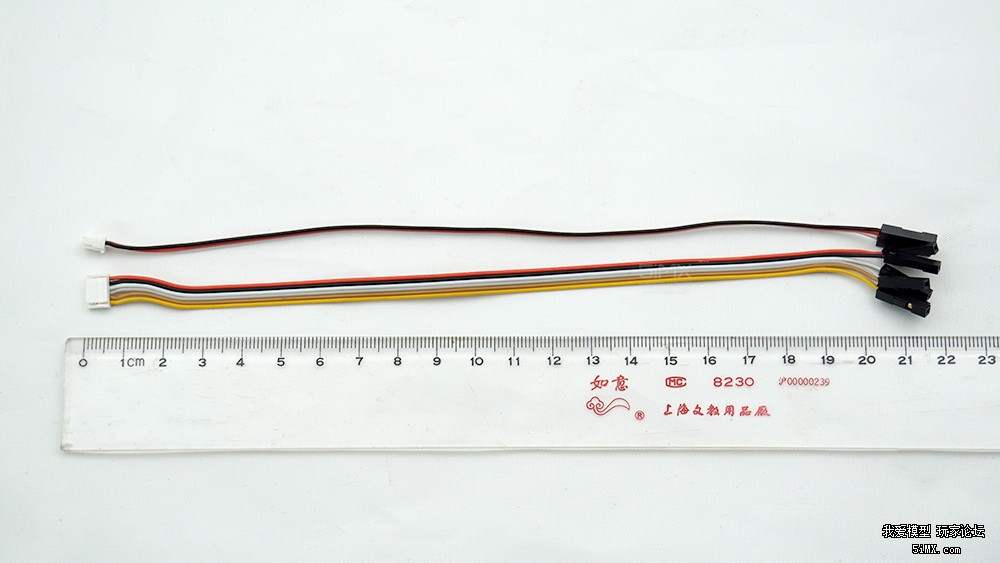

与LightBridge只能连接大疆飞控不同,OcuSync除了能连接NAZE以外,还能够通过附赠的PPM或三合一连接线直接跟Kiss、F3、F4三种主流FPV飞控进行连接。

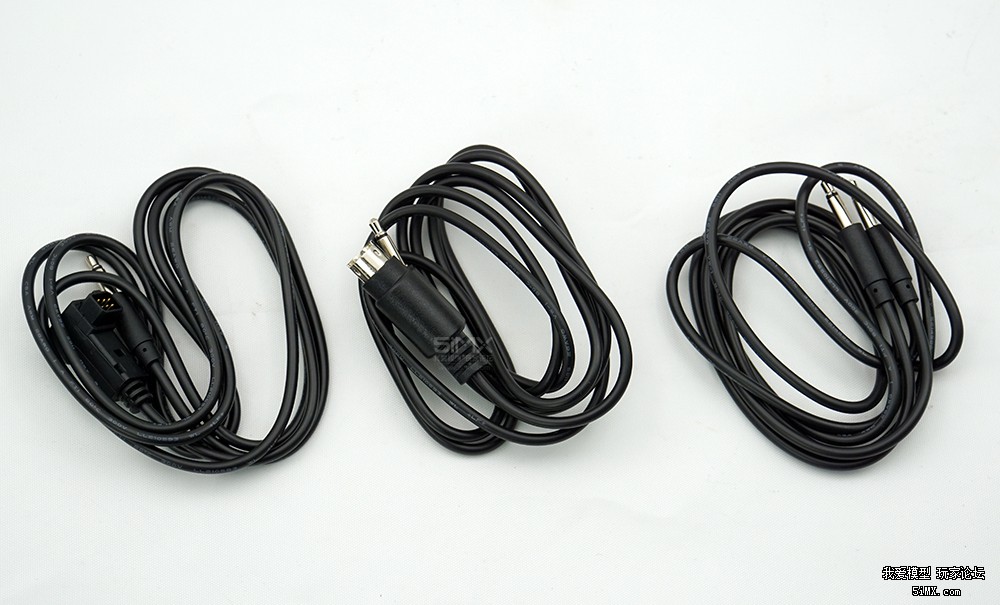

而配套三根模拟器连接线可以使遥控器直接与Goggles RE上的音频线相连,用以通过眼镜上传控制信号至操控的飞机或者其他模型。

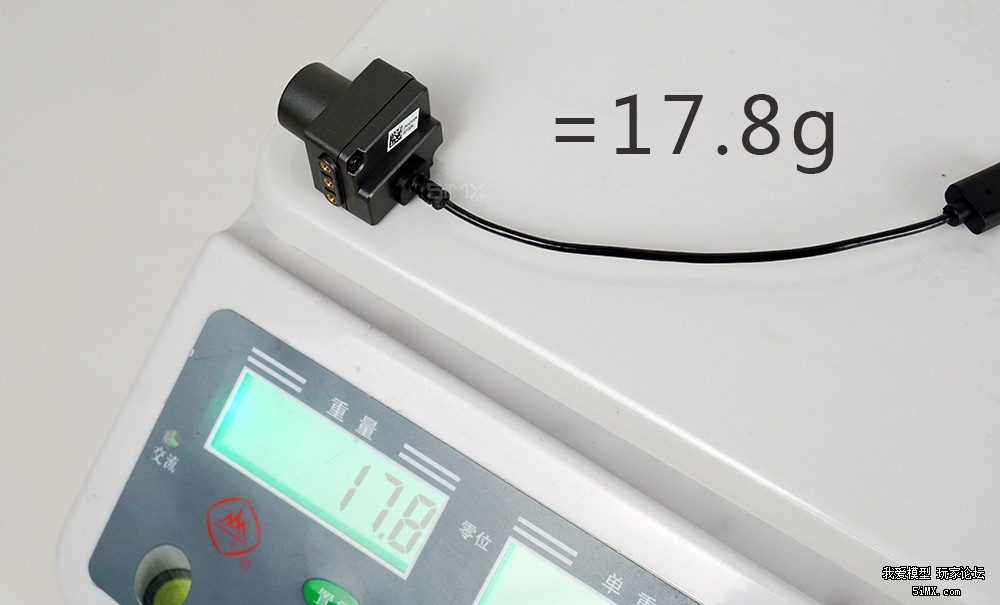

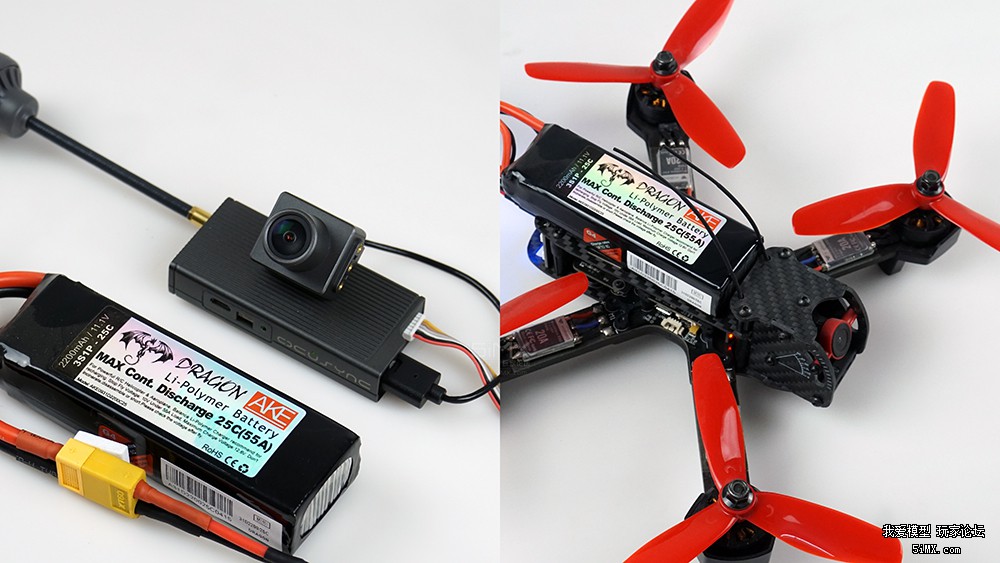

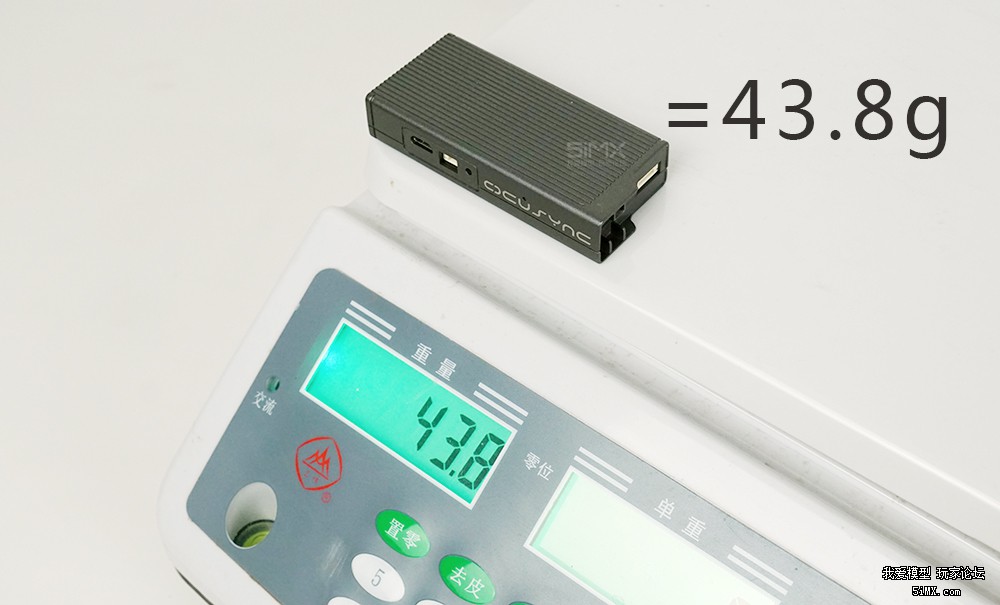

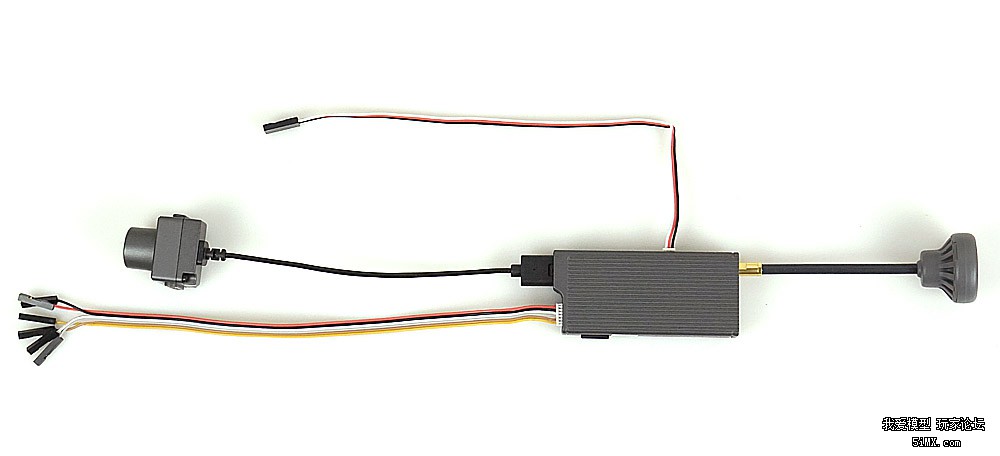

OcuSync数字图传的摄像头重量为17.8g,加上天空端的43.8g,足足有60g以上。再加上约10-20g的天线和其他设备,整套图传的重量还能够接受。

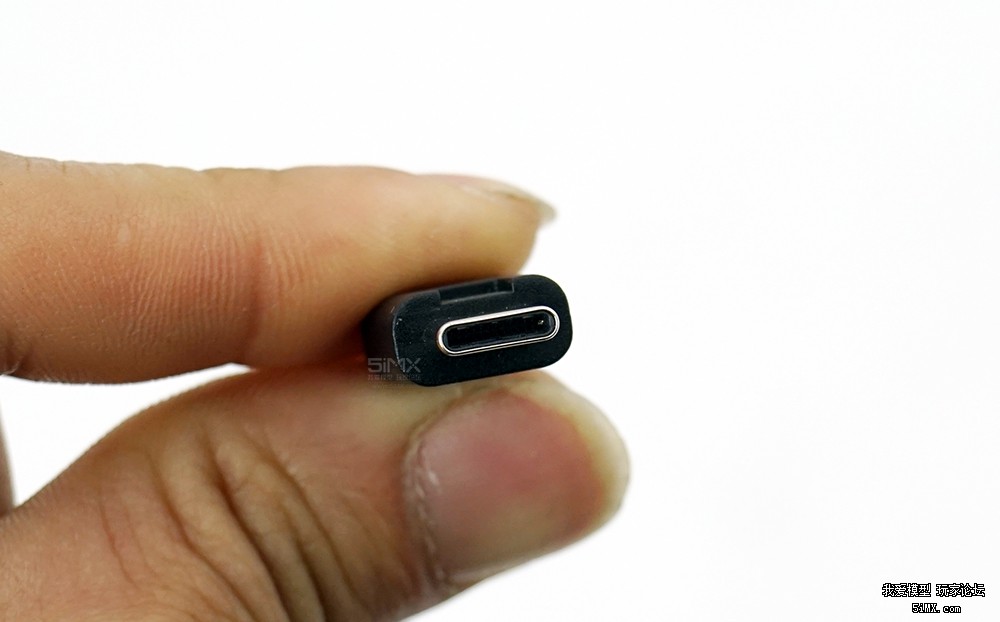

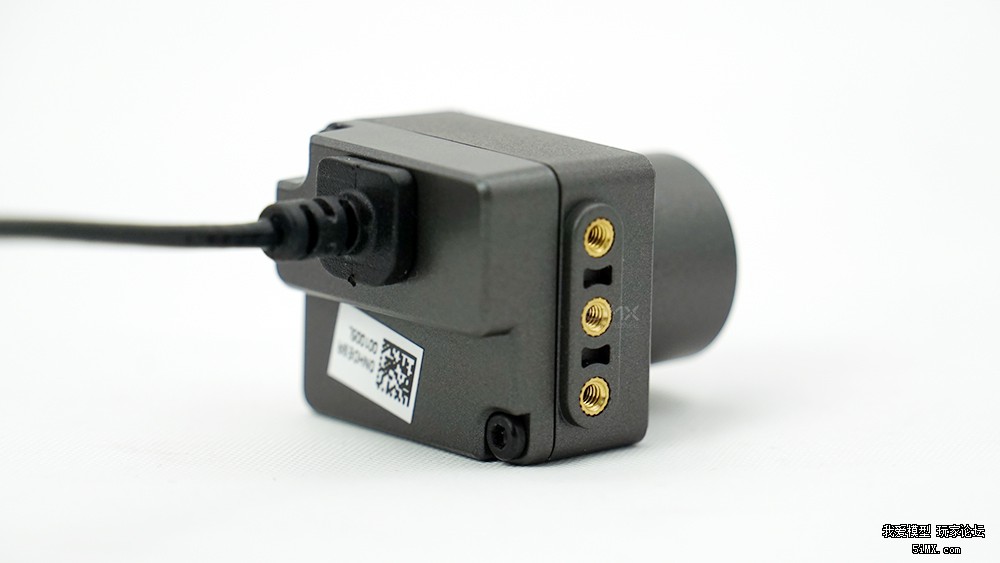

摄像头与天空端的数据传输采用自定义的Type C接口,以保证高效稳定的图像传输。摄像头的Type C接口设有呆口,以防止错误插入后图传不能正常工作。目前暂时不能兼容第三方摄像头。

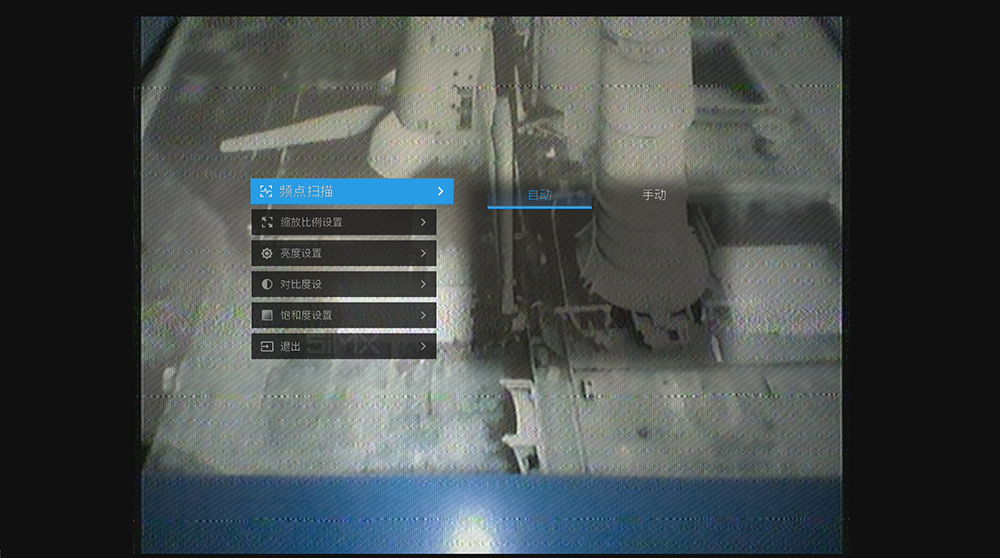

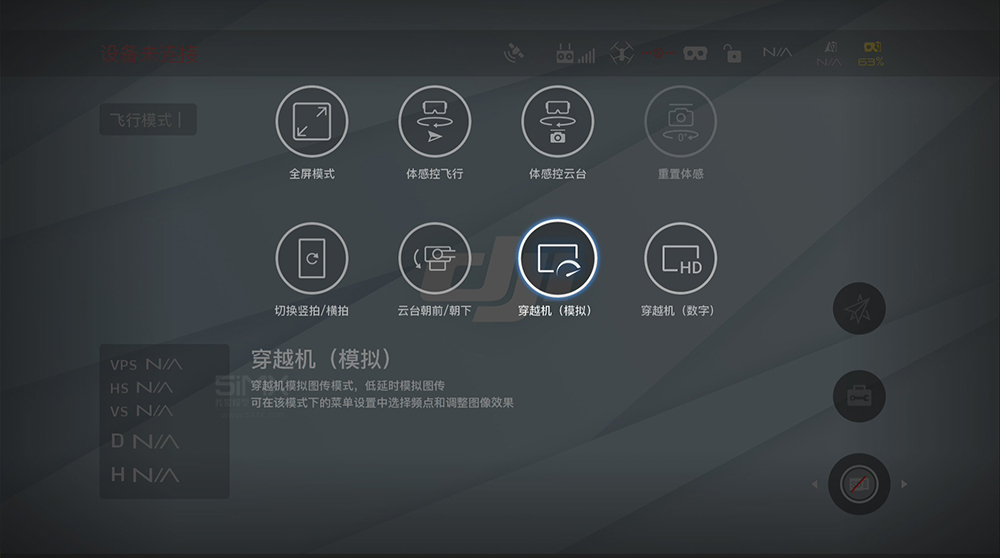

OcuSync能够支持模拟图传和数字图传两种,双指向下滑动触摸板即可进入快捷菜单界面。

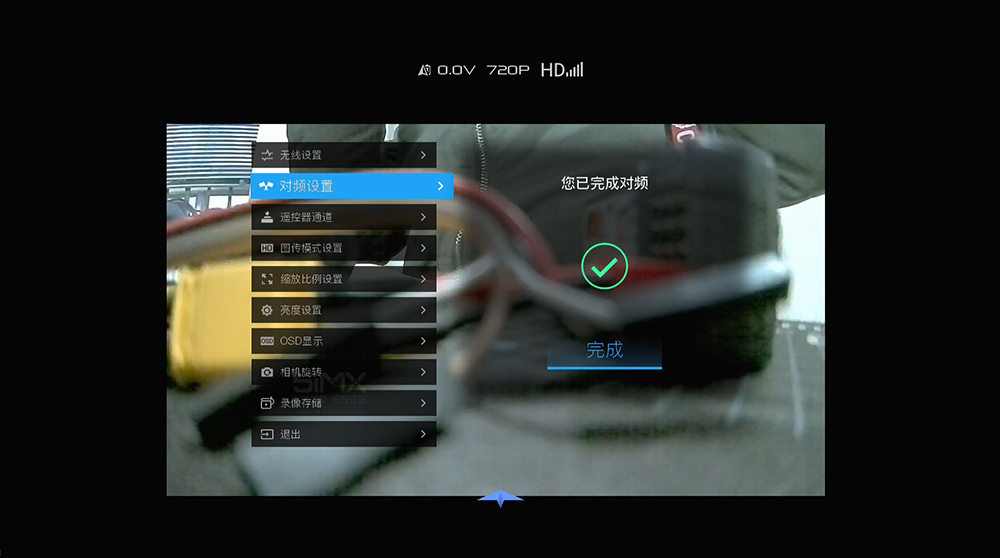

OcuSync天空端的链接方式则是跟链接Mavic Pro有点相似,点击图传侧面的对频按钮即可自动完成对频。

模拟图传点击自动扫描频点即可自动识别图传并连接。不过需要注意的是,Goggles目前仅支持5.8GHz模拟图传!

  —— OcuSync实用性测试 ——

接下来的实测中,让我们看看大疆这款OcuSync高清数字图传在延迟和画质方面的具体表现如何!

测试对象

OcuSync高清数字图传 VS TX5838模拟图传

图传延迟测试

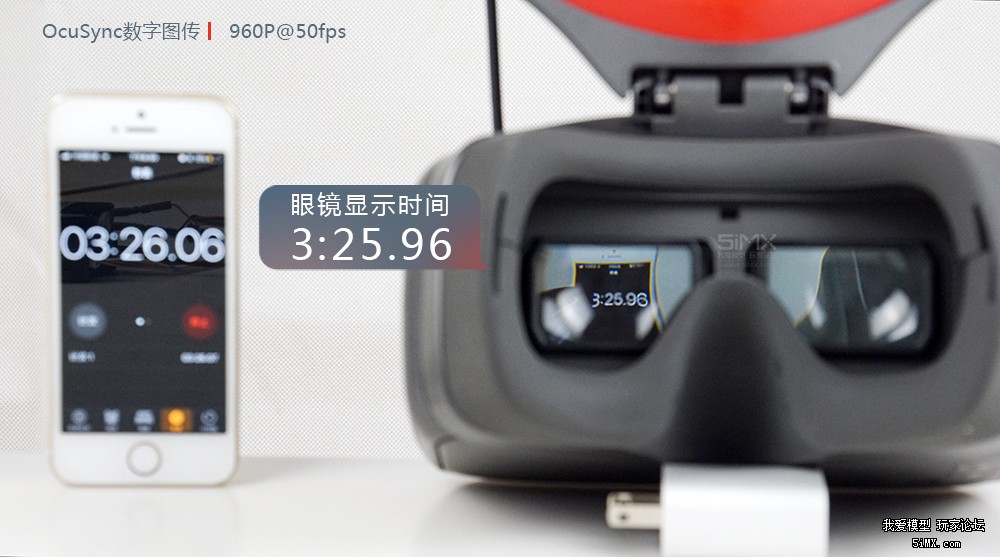

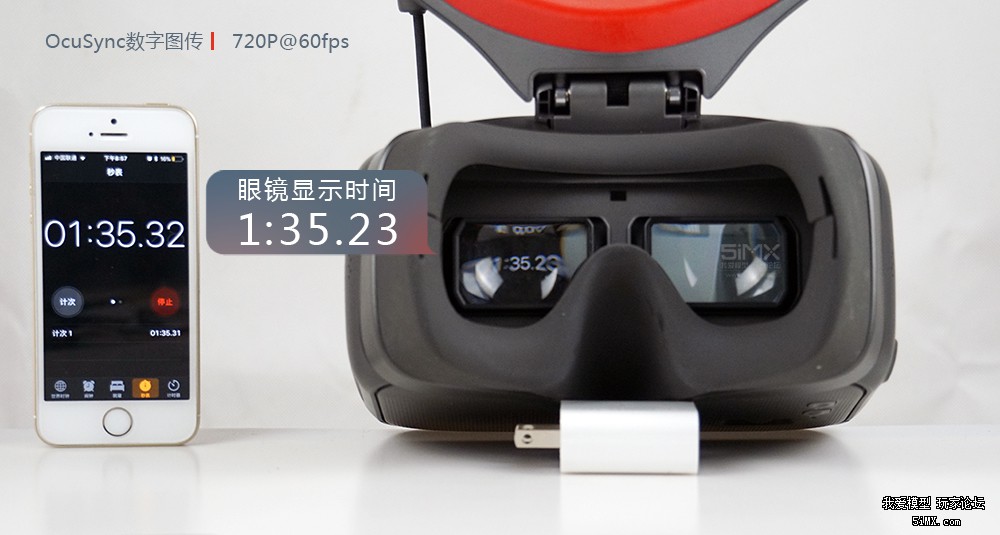

OcuSync高清数字图传960@50fps延迟时间:0.11s/0.11s

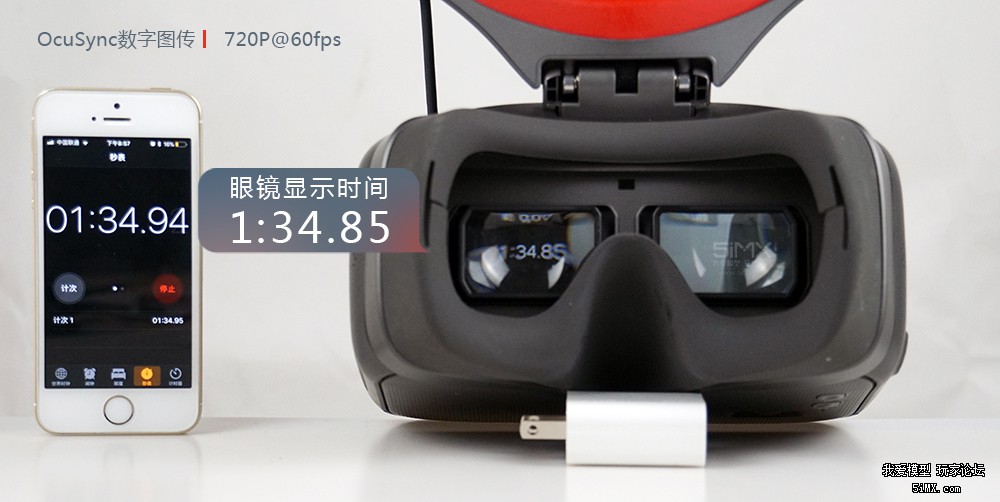

OcuSync高清数字图传720P@60fps延迟时间:0.09s

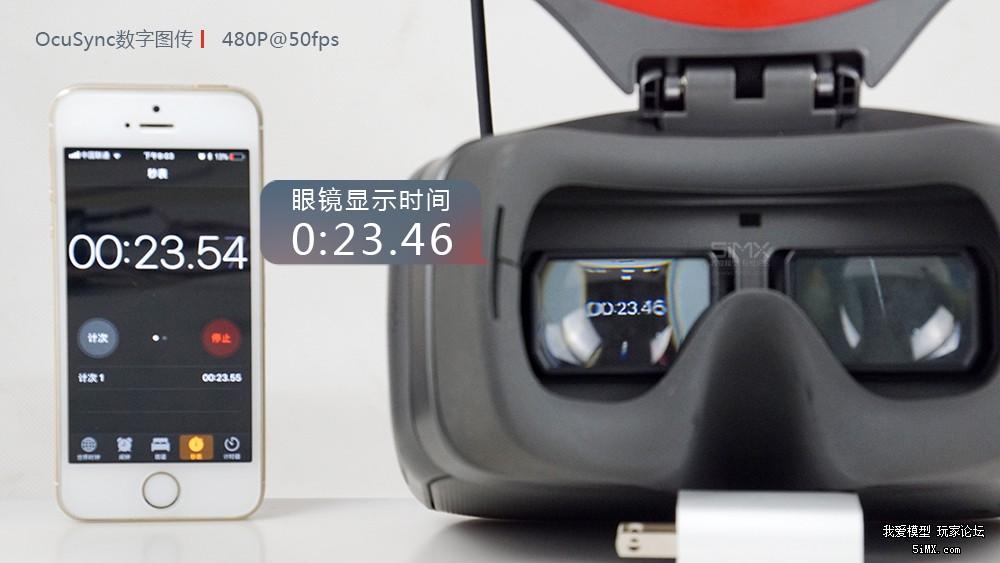

OcuSync高清数字图传480@50fps延迟时间:0.07s/0.08s

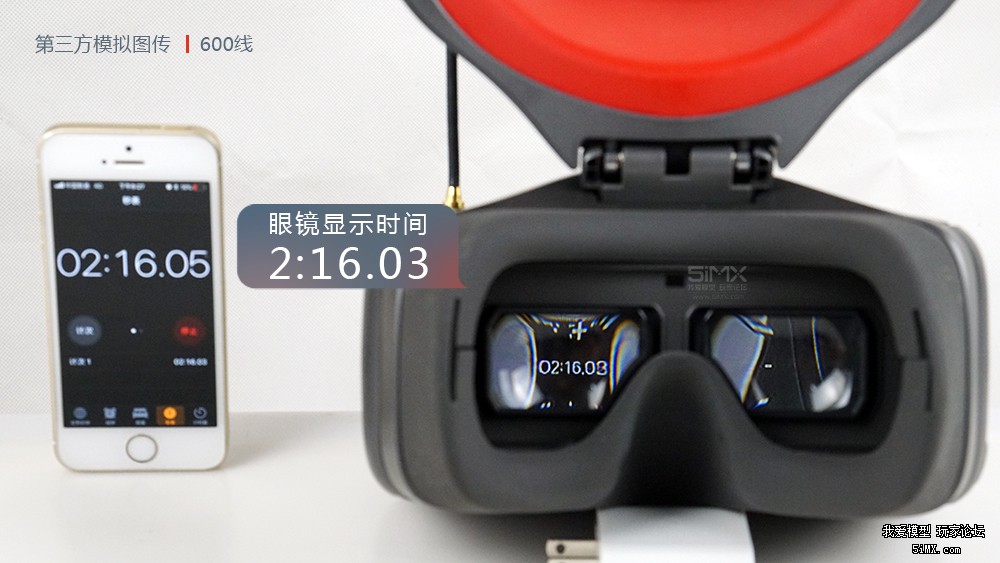

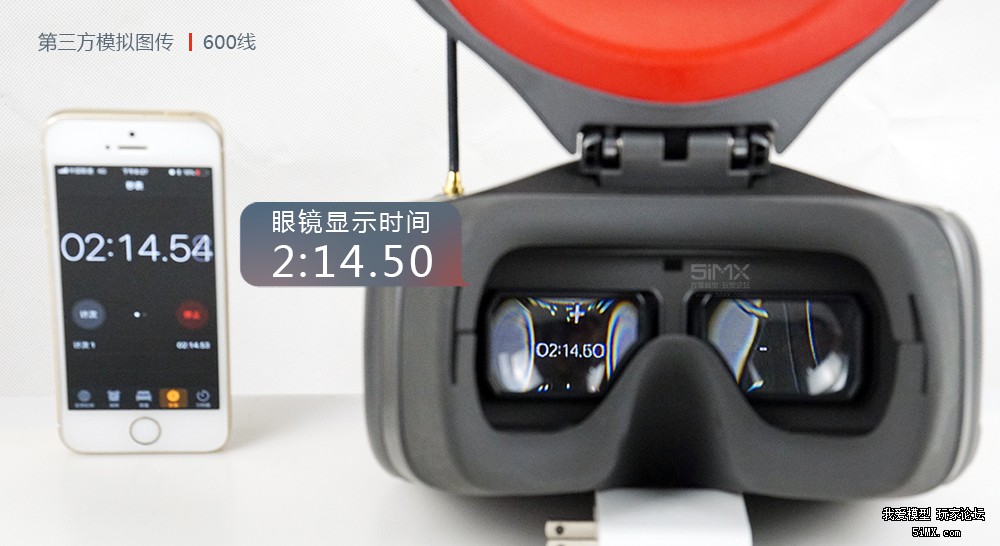

TX5838模拟图传 600线延迟时间:0.04s/0.02s

从延迟测试的实际结果来看,大疆OcuSync高清数字图的延迟数据比理论上会稍微高一点,虽然还是不及模拟图传的数据,但总的延迟水平相对来说保持在一个比较能接受的范围。

清晰度

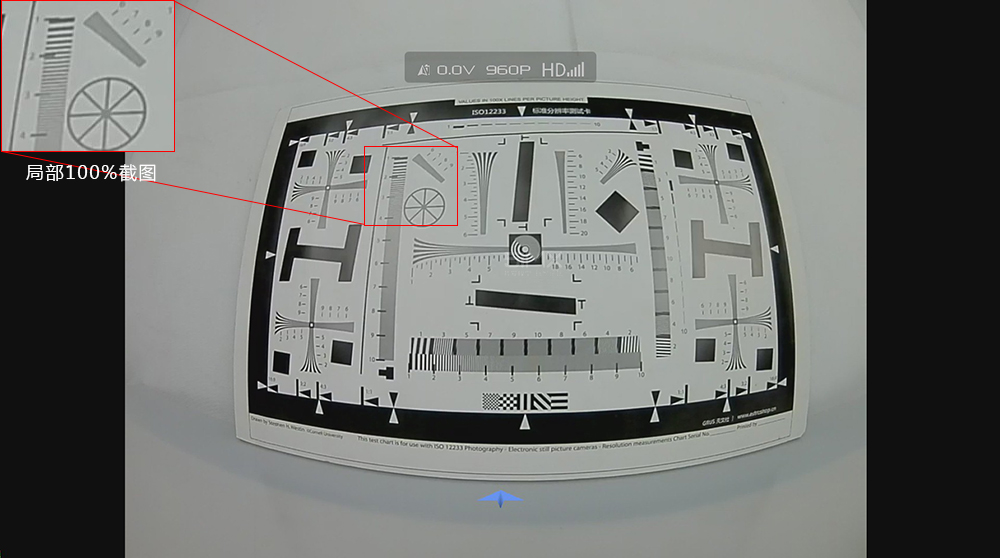

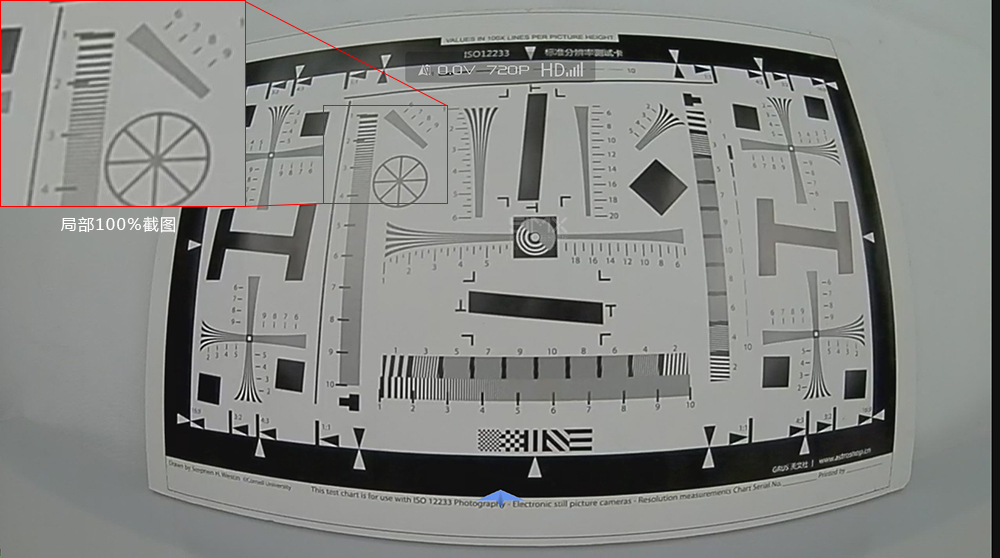

OcuSync高清数字图传960P@50fps

OcuSync高清数字图传720P@60fps

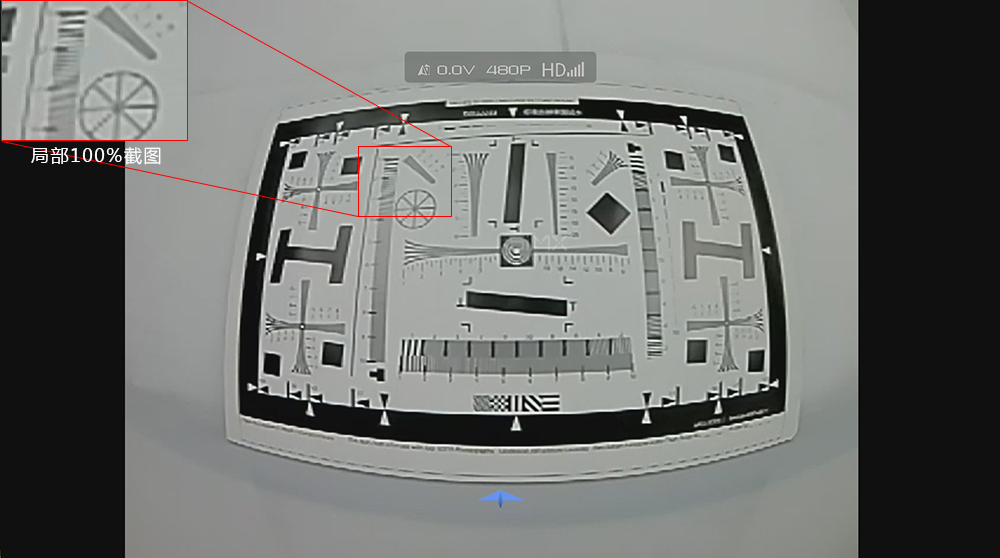

OcuSync高清数字图传460P@50fps


TX5838模拟图传 600线

在同一拍摄距离的情况下对比中,我们可以非常明显的感觉到数字图传对于模拟图传的画质优势。大疆OcuSync高清数字图传的调教看起来更柔和,所以实际上到460P的时候实际上看起来并不如600线的模拟图传清晰。这主要是因为我们常用的FPV模拟图传为了能够在分辨率较低的情况下也能看的比较清楚,摄像头的锐度会设置的比较高,而且600线换算成像素分辨率也确实要比460P更高,但这种级别的差异其实对于FPV飞行来说影响并不大。
