【穿越机】如何DIY一架传室内穿越装机

2017-8-17 15:38作者: 5imx


恭喜模友斑斓月影

此贴已被收录至5iMX论坛头条



点击这里,直达头条!


放假回家闲来无事,终于可以开始装机了。


一、盘点货物


1、机架+2.3寸桨保护器

此款机架式eyas 112mm机架,某报售价4mm下板78大洋桨保护为kingkong2.3寸桨保护。



 用晨光油漆笔涂装侧面,是不是很骚气


2、动力套装

EMAX银燕RS1104动力套装


4只RS1104 525OKV电机、4只紫弹bullet 6A电调、F3 Femto飞控、两套T2345桨叶。

(1)rs1104kv5250电机


超级小,由于没有电子枰,测不了重量


(2)紫弹bullet 6A电调






官方给的数据支持到2s,实际使用3s轻松

(3)F3 Femto飞控



银燕的一元飞控,真小,焊点都很小,一不小心就会报废,所以有些手残党注意

(4)两套T2345桨叶


3、图像套装

(1)图传摄像头



装上去是这样,由于要加osd,又不想拆开这个,所以果断进了新的分体图传


kingkong Q100 mini100mw分体图传摄像头




(2)mini osd



4、接收机

本来预计用老鬼的xsr接收,结果发现好大哦

果断入了睿斯凯xm接收机

5、电池

一块花牌2s550,一块野蝎子3s500

6、螺丝

套装原带的安装电机螺丝为m1.4长4mm,由于机架下板厚4mm

外加桨保护,所以选择了m1.4长8mm螺丝


想看完全安装过程请点击直达原文


发表评论

最新评论

引用 斑斓月影 2017-8-1 15:50
开始调试
链接飞控与电脑
打开一号选项,这是飞控给osd输送数据
打开二号选项,这是接收sbus接收机数据的


选择电调协议为mu协议,此款电调支持dshot
但是由于飞控原因,要将4号电机信号线接在uart2口
我们试用了mini osd,所以不开电调d协议


选择接收机模式和进行电压检测校准

osd焊接到了飞控上,学习泡泡老师得知
不用取下osd的调试osd方法



点击命令行调试
输入serialpassthrough 1 115200


回车

输入save

点击右上角断开连接(注意不要拔下usb)

给飞控上电

打开mw-osd-gui软件进行调试








奉上osd刷写调试软件:
链接:http://pan.baidu.com/s/1dE1Fvl3 密码:60kq

引用 斑斓月影 2017-8-1 16:13
电调焊接时顺线焊接,所以装好之后要通过软件调整电机转动方向将飞控与电脑连接,在bf软件查看并记住com口
打开bl软件,选对应com口
点击连接
点击check检索
出现四个电调所对应固件等信息

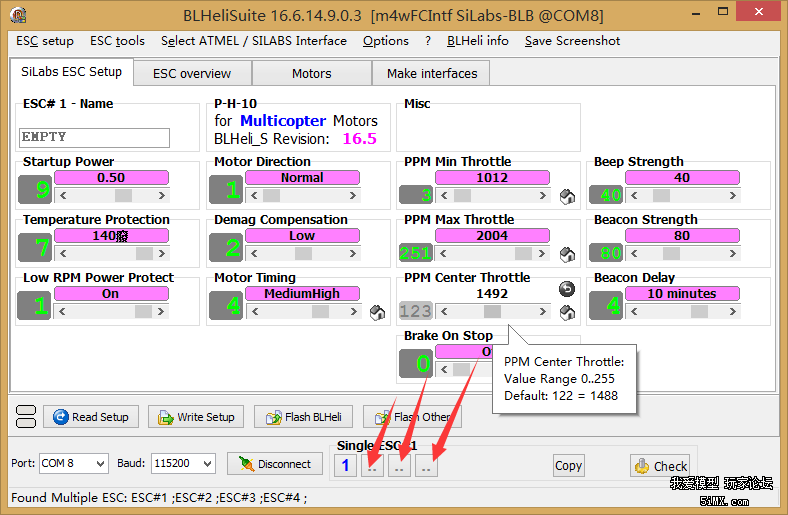

想要编辑哪个电调就要将其他三个关闭
如图所示

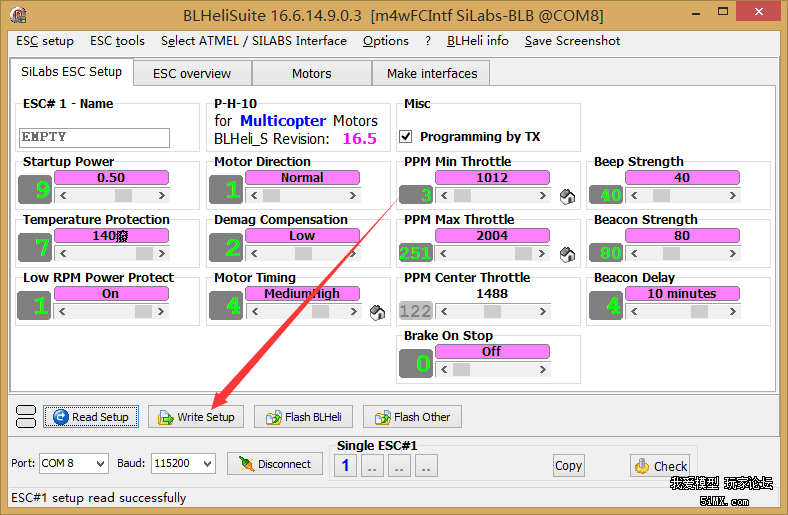

编辑完了要点击write写入
完事还可以点motors进行电机测试


最后奉上bl最新调参软件
链接:http://pan.baidu.com/s/1eSGgJ7O 密码:15xd

引用 xiehuangege88 2017-8-1 16:15

引用 wxbo 2017-8-1 17:14
厉害 这个小机架真心不好装 一不小心就 哈哈啦
引用 斑斓月影 2017-8-1 17:14
放假回家没带眼罩回来,等老鬼的新品br眼罩,等眼罩回来再上视频
引用 ider_chi 2017-8-1 17:14
serialpassthrough 1 115200
之后用mw-osd-gui连不上哦,
之前通过USB串口是可以连接的
请指点,谢谢。
引用 小小熊 2017-8-1 19:09
究极详细精品好贴
引用 liujiang168 2017-8-1 21:01
好贴,应该申请加精华和头条!!!
引用 hcc 2017-8-1 21:58
强大的帖子!!!
引用 斑斓月影 2017-8-1 22:04
wxbo 发表于 2017-8-1 17:14
厉害 这个小机架真心不好装 一不小心就 哈哈啦

对呀,焊点还小,搞坏焊盘很操蛋的

引用 斑斓月影 2017-8-1 22:05
liujiang168 发表于 2017-8-1 21:01
好贴,应该申请加精华和头条!!!

怎么个申请法来着?好长时间不弄都忘了


引用 斑斓月影 2017-8-1 22:07
hcc 发表于 2017-8-1 21:58
强大的帖子!!!

谢谢ding顶贴

引用 liujiang168 2017-8-1 22:23
斑斓月影 发表于 2017-8-1 22:05
怎么个申请法来着?好长时间不弄都忘了

在本论坛页面最右上角有 5I上头条 里有关于申请的相关事宜。
引用 斑斓月影 2017-8-1 22:51
ider_chi 发表于 2017-8-1 17:14
serialpassthrough 1 115200
之后用mw-osd-gui连不上哦,
之前通过USB串口是可以连接的

你保存了吗?之后每次连接osd都要重新输入命令调试的

引用 斑斓月影 2017-8-1 23:06
liujiang168 发表于 2017-8-1 22:23
在本论坛页面最右上角有 5I上头条 里有关于申请的相关事宜。

好的,谢啦
引用 549088435 2017-8-2 08:44
强大的帖子
引用 C朗 2017-8-2 14:51
本帖最后由 C朗 于 2017-8-2 14:57 编辑

我想说,这么厚的机架居然用11的电机,能飞2分钟吗,我也买了这个机架,我的是3MM的,用的可是1306电机,3045桨,配的是4S电,那才叫爽

引用 彪悍的胖子 2017-8-2 14:54
强大的小鸡,强大的楼主!
引用 1121454314 2017-8-2 16:57
6666666翻了,强烈要求加精~楼主辛苦了收藏来慢慢学习
