    以前说过，做完了还要帖在这里。今天基本完功了，帖上照片望大家拍砖。

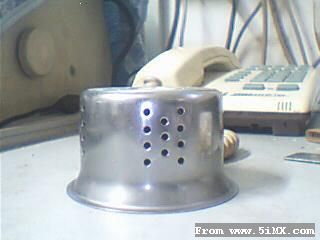

        从破烂市场花0·5元买的小白钢碗(可能因为满身打了许多小孔才这么贱）。它的直径分别是75/55MM，高45MM.

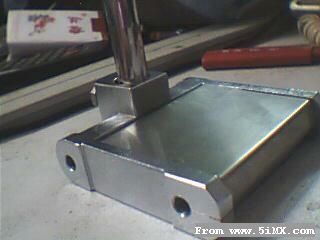

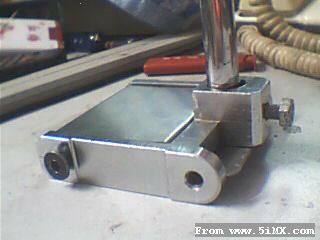

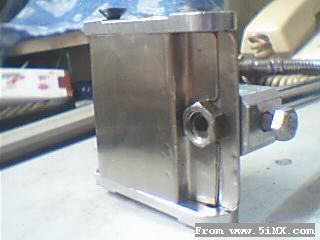

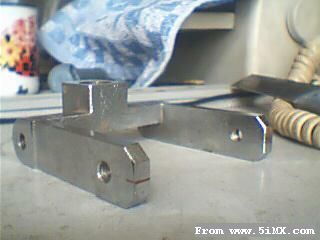

        隔了两个礼拜又买了一个电镀的铁座（75*75*17MM），花了3块钱 。       用家里剩下的白钢板在铁座的U型部分做了一个上/下盖。找出以前买的蛇型金属管（以前花1元钱买的）安在上面。

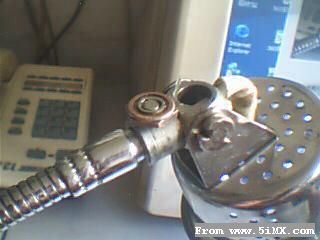

        用几毛钱买的一个三通螺丝（可能是某种油接头－－管子以及和管相连接的东西都是英制螺纹吧？）和做的一个U型白钢卡子把“碗”和蛇管连上。

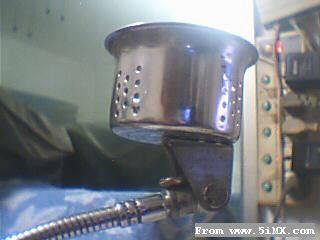

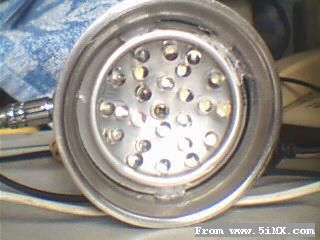

        还是用易拉罐的底做反光碗。这次安了24个LED.

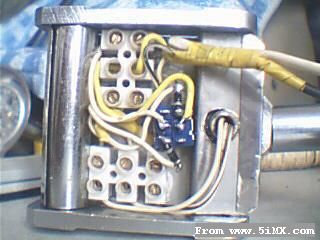

下面的接线排和接的乱七八糟的线。
        左面的是一个输出为7·5伏的手机充电器；右面的是电话线接线盒。

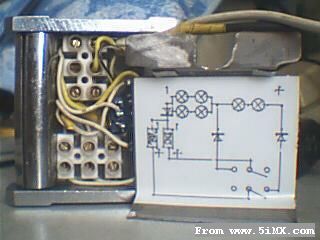

        在底盖里面粘的电路图。
        盖上底盖（还缺一个底部露出的导线的防护板）。

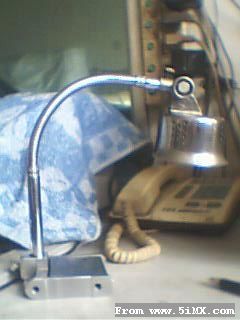

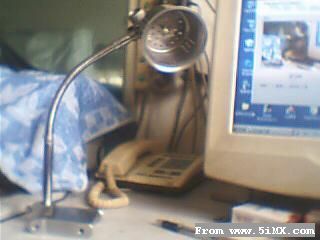

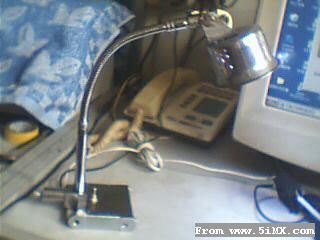

        检验，灯是挺亮的啊。
        这个灯可以用220伏市电，也可以用电话线（当你打电话时灯是灭的，但是不影响你通话）。当用电话线供电时，24个LED都亮，但是串/并联的那12个LED没有单纯串联的那12个LED亮（我这样做是在不知道电话线的电压的情况下，做到不烧灯）。只是用手机充电器供电时，那12个LED很亮。
      关于用电话线供电时LED灯的个数。如果减少串联的灯的个数，可以提高灯的亮度，但是有可能开灯的时候你的电话就不能用了。因此灯的个数不能太少。到底几个好？我没有试验。模友如果能找出最佳个数望告知。
     不知道LED灯用这种电路行不行（我的车床工做灯只是用的手机充电器做电源转换器，以经考验了一段时间了，一直没有问题）。欢迎拍砖。

[ 本帖最后由 老工人 于 2008-8-2 05:51 编辑 ]

dexian_liu

这老爷子咋这么厉害呢。。 简直机电一体化。。

伏羲之子

呵呵 “咱们工人有力量“ 一个字 ”强“

研究生

线路图没看懂，能讲解下吗？

youxinhong

高人！

老工人

原帖由 研究生 于 2008-8-1 20:30 发表
线路图没看懂，能讲解下吗？

     啊，线路图要旋转90度再看。
   我是把12只LED串联；再把另外的12个LED两个两个的并联成6组，再串联；最后再把两组LED灯组串联，中间留一个抽头。将两种电源的负极连接在一起接串联灯组的负极。把灯组的正极（加上中间抽头应该是两个）接到双刀双掷开关（开关要有转换和开/闭功能的）的中间的”刀“上，把两个电源的正极分别接到开关两边不是对称的两个电极上就好了。这样用切换开关就可以实现灯的电源转换和灯的开/闭。
    那3个整流二极管是防止电源正负极接反了造成LED击穿的（可能有这个用处吧}？---那是我从坏了的镇流器上拆下来的，反正放着也没用，就加在那上面了。其实我以前的LED灯没有加二极管，可以不加它。

ziyoudj

厉害啊

l98709660

由于ADSL的特征阻抗是100欧，你在有ADSL的电话线上接上小灯，会改变电话线上的特征阻抗，使ADSL速度变慢，另外，由于来电显示前有一反极电压，可能对来电显示有点影响，建议还是用市电吧

老工人

原帖由 l98709660 于 2008-8-2 09:46 发表
由于ADSL的特征阻抗是100欧，你在有ADSL的电话线上接上小灯，会改变电话线上的特征阻抗，使ADSL速度变慢，另外，由于来电显示前有一反极电压，可能对来电显示有点影响，建议还是用市电吧

  谢谢你的指教。刚才我计算了一下：如果电话线的电压安48伏（不知道到底是多少？）计算，根据I=U/R这个公式，那么台灯线路电阻为   R=U/I＝48/0.2＝2400。（LED的电流安20毫安）。我想这么大的电阻对线路的总电阻的影响应该是可以忽略不计了吧？还有，我的电话没有来电显示功能，这个我倒是不怕，不过你提到的“有一个反极电压”这到是个问题，不知道来的话的时候会不会把LED击穿？

l98709660

我说的是线路上的特征阻抗，不是直流电阻，一般局端输出电压为48-53V，线路上的电流约为200MA，反极电压是一个正48V的触发电压，振铃电压一般为75--90V，提机后的电压为12--24V

老工人

原帖由 l98709660 于 2008-8-2 11:30 发表
我说的是线路上的特征阻抗，不是直流电阻，一般局端输出电压为48-53V，线路上的电流约为200MA，反极电压是一个正48V的触发电压，振铃电压一般为75--90V，提机后的电压为12--24V

        啊，原来还这么繁杂高深那。我现在在用这个台灯的时候同时上网，自己还没有感到对电脑速度有什么影响，可能是我本来操作就慢的原因吧。

[ 本帖最后由 老工人 于 2008-8-2 13:26 编辑 ]

uikyhuang

好强大．
