送的充电器，大家都收到没有，出来跟一下

☆奇多☆

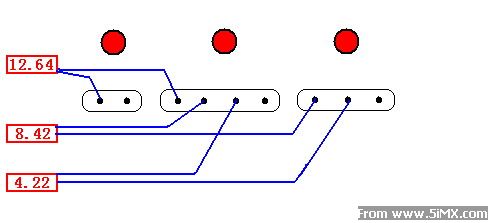

其他3节都是4.21V/4.21V/4.21/此充电器绝对的平衡:em15:

[ 本帖最后由 ☆奇多☆ 于 2007-9-10 02:51 编辑 ]

☆奇多☆

还想问楼住一个问题，我有一组电池9.6V的3800毫安。我用一个CPU风扇放电，到现在放电已经有10小时有余了。量电压还是9.51V。请问这是什么原因呀？

电动机

CPU风扇的电流大概只有60～120mA左右。9.6是标称电压，一般充满应该保持在10.6～10.8V之间，对于大容量的电池（3800mAH），现在低于9.6已经属于临界状态了。8.8V就是欠电状态了。

lhjhao123

我的还在找15V以上的电源呢，已经把大家的提议收集，

☆奇多☆

电子市场买个12V--15V的变压器就OK了，买体积大一点的，绝对超过1A:em15:

[ 本帖最后由 ☆奇多☆ 于 2006-2-17 08:09 编辑 ]

☆奇多☆

原帖由 电动机 于 2006-2-16 17:16 发表
CPU风扇的电流大概只有60～120mA左右。9.6是标称电压，一般充满应该保持在10.6～10.8V之间，对于大容量的电池（3800mAH），现在低于9.6已经属于临界状态了。8.8V就是欠电状态了。

放到今天早上风扇都还转着，会不会过放？
是不是这电池放电太少，不能做动力电池？放电能达到几C应该怎么测量呢？谢谢

[ 本帖最后由 ☆奇多☆ 于 2006-2-17 08:07 编辑 ]

☆奇多☆

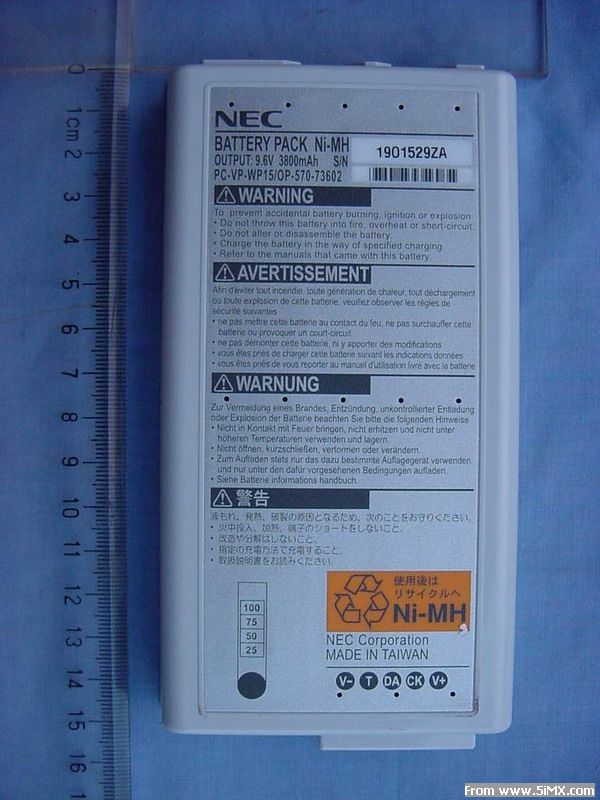

还想请问大家，电池上写的“HR-4/3FAU 4.0AH SANYO JAPAN EJH”是怎么意思？
日本索尼

☆奇多☆

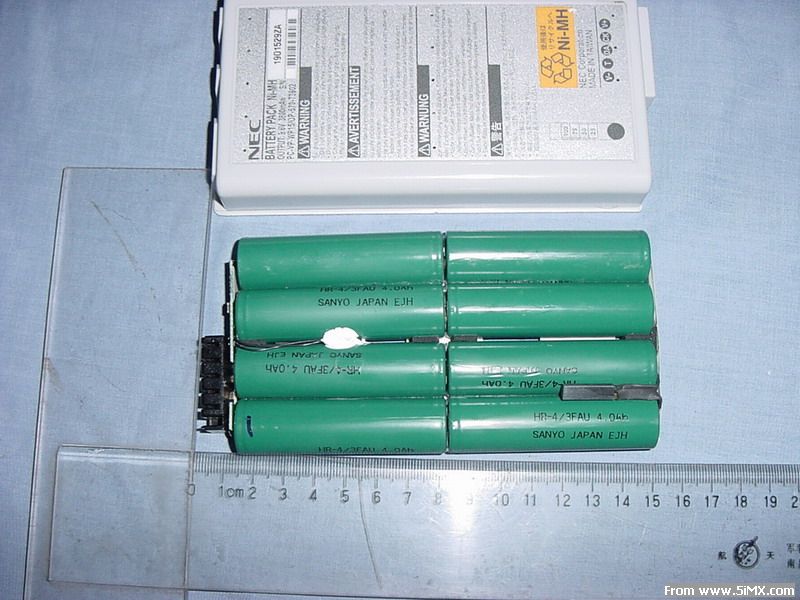

用的是下面这个电池！以前电池上面保护电池的东西，我全部拆掉了的！现在只是裸电池！




请问罗大哥，这个情况是为什么呢？

[ 本帖最后由 ☆奇多☆ 于 2006-2-17 09:19 编辑 ]

iijjj

原帖由 电动机 于 2006-2-16 07:43 发表


12块钱的830型就够用了。还自带一块9V电池。

用于锂电，建议买高精度的。十多元的表我买过两只，误差近3%，这对锂电来说可能是致命的。没办法，只好一咬牙买了一块四位半的表（直流电压误差0.2%），花了三百大洋！

电动机

原帖由 ☆奇多☆ 于 2006-2-17 09:10 发表






用的是下面这 ...

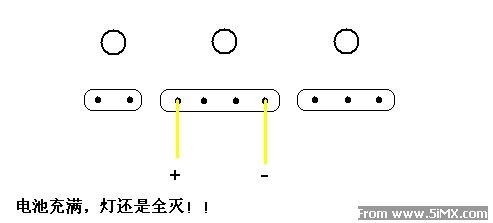

左边插头是通过一个二极管降压后给9.6V镍氢组充电用的，不是你示意图画的那样，应该中间在12.6V之间有一个二极管，当电池充满时应该在11.6V左右，此时在二极管上基本没有电流，停止充电，三个充电指示登会全亮。而直接接到锂电的4头平衡充时，电池除非过充，否则永远不会达到12.6V而指示灯亮。你的这种电池属于PII时代的笔记本电池，三洋的4000mAH的，机壳标称是3800mAH，质量应该还是不错。600mA档充电，灯亮后，手摸感觉微温估计电池可以认为基本充满了。600mA估计充满时间为8～9个小时。120mA放电（比较大的CPU风扇）可以放将近30小时。

[ 本帖最后由 电动机 于 2006-2-17 12:39 编辑 ]

电动机

另外这块电池原来是带API高级电源管理的，就是计算机与电池上面的那块CPU芯片可以通信，知道电能多少，以及欠电报警。但是你现在没有用。DT、CK就是DATA和CLK（数据与时钟脉冲）的意思，与笔记本的数据接口通信用的。

唐山大兄

更改散热方式
采用整体散热片方式，风扇12v的噪音大，最好降到7v或者温控自动启动，
不用的通道，热量都消耗再散热片上了，大电流的时候还是比较热的

[ 本帖最后由 唐山大兄 于 2006-2-18 09:41 编辑 ]

唐山大兄

进一步减小尺寸，排列的紧密一些，反正由风扇向外抽风方式散热，电池接口平放到边上，方便加装外壳。最好铝合金的外壳，加强散热。




:em22:还有3个问题:

充完了电，如果先拔断电源的话，电池会供电，风扇会继续运转。呵呵:em15:

那个电位器的调节范围大，很理想:em26:。就是不知道寿命如何？:em05:万一哪天他罢工了，调到4.1v的截至电压万一失效，20c的电池不就会被整得怀孕?

调好截止电压，换用不同容量的电池（400mah  1800mah)，截止电压会有变化，重新调，大家的也这样嘛？:em22:

[ 本帖最后由 唐山大兄 于 2006-2-18 10:05 编辑 ]

电动机

1、关于散热问题：因为这是一个原理板，要成为商品化的成品，需要做专门的工艺设计，包括外壳，散热的设计有很多种，哈哈，留给大家DIY的空间就在这；我那个改造的帖子就是一个例子，全部散热的元件都上到一个散热器上了。电流不超过1A时，可以考虑不要电风扇。
2、尺寸问题，很好解决，这块板子主要目的的用于大家DIY测试的，所以全部采用了分立元件，而且是军品级的敷铜板，DIY几十次都不会起皮的；自己要设计提及小的电路版，可以改成单面或双面表贴和分立混和工艺，所有小功率器件（包括TL431）全部表贴到焊接面，所有功率元件放置在元件面，分立直插，而且存在最大耗散功率的那几个三极管和LM317T可以直接立式或卧式固定到一个散热器上。这样体积大概是现在的1/3。
3、电风扇是留给DIY用的，如果要上1A以上的电流，风扇散热是必须的，如果要电压低，自己可以采取加一路7809稳压电路，声音会小很多；我一般的把风扇直接拔掉了。
4、那个4.1V的截止电压适合于大多数电池，我一般定在4.2V，只要不超过4.25V其实没有想象的可怕；
5、充电完了，拔掉电源电风扇还会转，正常，因为少了一个防止反向导通的二极管；
6、由于没有找到合适的多刀多掷的开关，所以这个多电压选择功能只能暂时放弃，或者每次调节电位器（不鼓励，有精度的寿命约1000次）。使用跳线组又不适合于装外壳，只能裸体。
要实现很多理想功能，看来还得上CPU控制。成本倒是很低。PWM数字控制电压电流都可以实现。

休斯300

我在找数字的电压和电流小表头，装上决对很裤

唐山大兄

原帖由 iijjj 于 2006-2-17 11:34 发表

用于锂电，建议买高精度的。十多元的表我买过两只，误差近3%，这对锂电来说可能是致命的。没办法，只好一咬牙买了一块四位半的表（直流电压误差0.2%），花了三百大洋！

逛了电子市场
普遍地说四位半的要280，最后一家竟然说130可以拿下

转速

我迟到了，最近有点忙。充电板测过一次，刚开始没发现插座和成品电池的插头是反的，直接插上了，充电器和电池都没事，结果发现电池越充越低， 散热片很热。（太粗心了）。
反过插座之后，空载重调了3路电压在4。20V，继续充，当充到4。16V时就亮灯了，基本能满足要求，不会过充。
对于这个电路及成本来说，要求再高就是无理了。总之这个充电器完全能达到使用要求。
不过电源电压要达到16V以上，不然有时会达不到恒流。

gelixhu

今天下午刚收到！罚拉3元！唉！！

gelixhu

对拉请楼主说明一下，
1）3个接口的定义（正、负）
2）输入电压？（16v可以吗？）
3）跳线是控制充电电流的吗？
4）要还那个二级管才能获得1a的充电电流？
5）3个蓝色的可调电阻什么作用？是否已经调好？
谢谢

电动机

1、三个接口的作用和极性：从左至右，9.6V镍氢（8节）、7.4V锂电（2s）、11.1V锂电（3s），极性是左+右-。
2、输入电压16v可以，电流输出保证1A就行，不够也能用，但是不一定能有大电流；
3、跳线是选择电流的，全部跳开125mA，从上至下，每增加一个分别对应的电流增加值为：160mA、250mA、550mA，选几个自己加就行了，最好一次只选一个，因为那个二极管质量达不到标称值；切记，跑到700mA就不错了。
4、如果要增加电流，要更换3*3＝9个IN4001为IN5404或5408，电流可以达到1A。
5、3个蓝色的可调电阻，决定平衡充每个电池组的分组充电截止电压，已经调制为4.20V误差0.005V，长途运输后不知有没有因为振动产生参数变化，所以自己用电表测量一下，那个4头输出的两两之间都应该为3个相等的4.20V。
