不懂的，我只看不说，认真学习。

问题已经解决。就是拉杆固定的点要比油缸固定的点高并且要比油缸固定点短。

顶部的螺丝  是不是该换成球头？

你把那个C的螺丝换成两个螺丝分别固定就好了！！

SEA 发表于 2014-4-28 16:36
不会算啊大神。还望大师请指点迷津。。。

这个真教不了你，这得从高中讲起了，嘿嘿，恶补吧

P-51D 发表于 2014-4-28 10:20

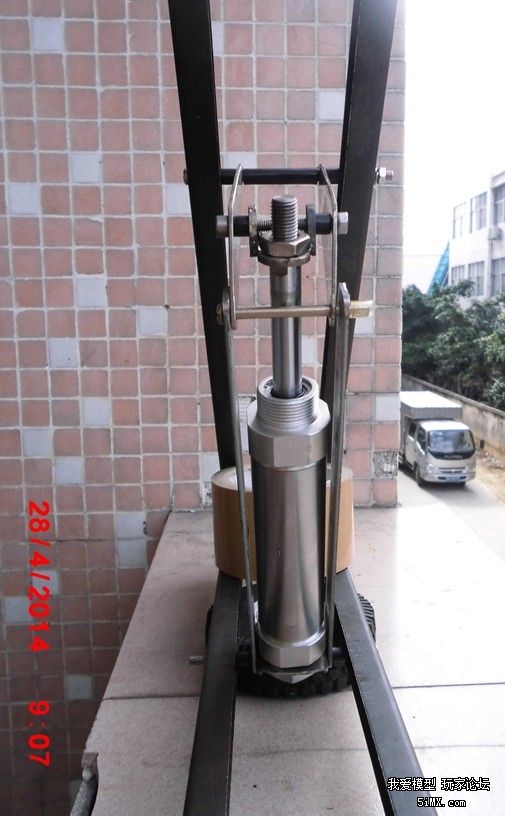

把上面螺帽换到B点试试，好象C点的螺杆顶住了气缸柱。

那个地方顶住了我知道，但即使顶住倾卸角已经达到了。问题是还有30mm行程没有出来，这样费力杠杆就更加费力了，需要的油压就更大了。

keyzheng 发表于 2014-4-28 10:18
三角函数自己算吧，没什么难的，三角不行用cad1比1的画。自己动手找到原因才是最快乐的。

不会算啊大神。还望大师请指点迷津。。。

zgchen 发表于 2014-4-28 10:55
这个是费力杠杆啊！！这个定点应该靠翻斗一边才顺畅，或者把小的那个三角支杆上下颠倒下试试

这个提议好。我倒过来试试。喜欢你的图像那个恋童变态狂！哈哈哈！

呵呵  图纸跟模型的安装位置相差太远了

这个是费力杠杆啊！！这个定点应该靠翻斗一边才顺畅，或者把小的那个三角支杆上下颠倒下试试

黑色机臂那下方不是还有个孔位，调整到那里应该会好些吧

把上面螺帽换到B点试试，好象C点的螺杆顶住了气缸柱。

三角函数自己算吧，没什么难的，三角不行用cad1比1的画。自己动手找到原因才是最快乐的。

本人没机械知识功底，还望各位师傅指点。
