无缝方管承重问题请教

查看数: 2077 | 评论数: 30 | 收藏 0
关灯 | 提示:支持键盘翻页<-左 右->
    组图打开中,请稍候......
发布时间: 2023-5-15 01:29

正文摘要:

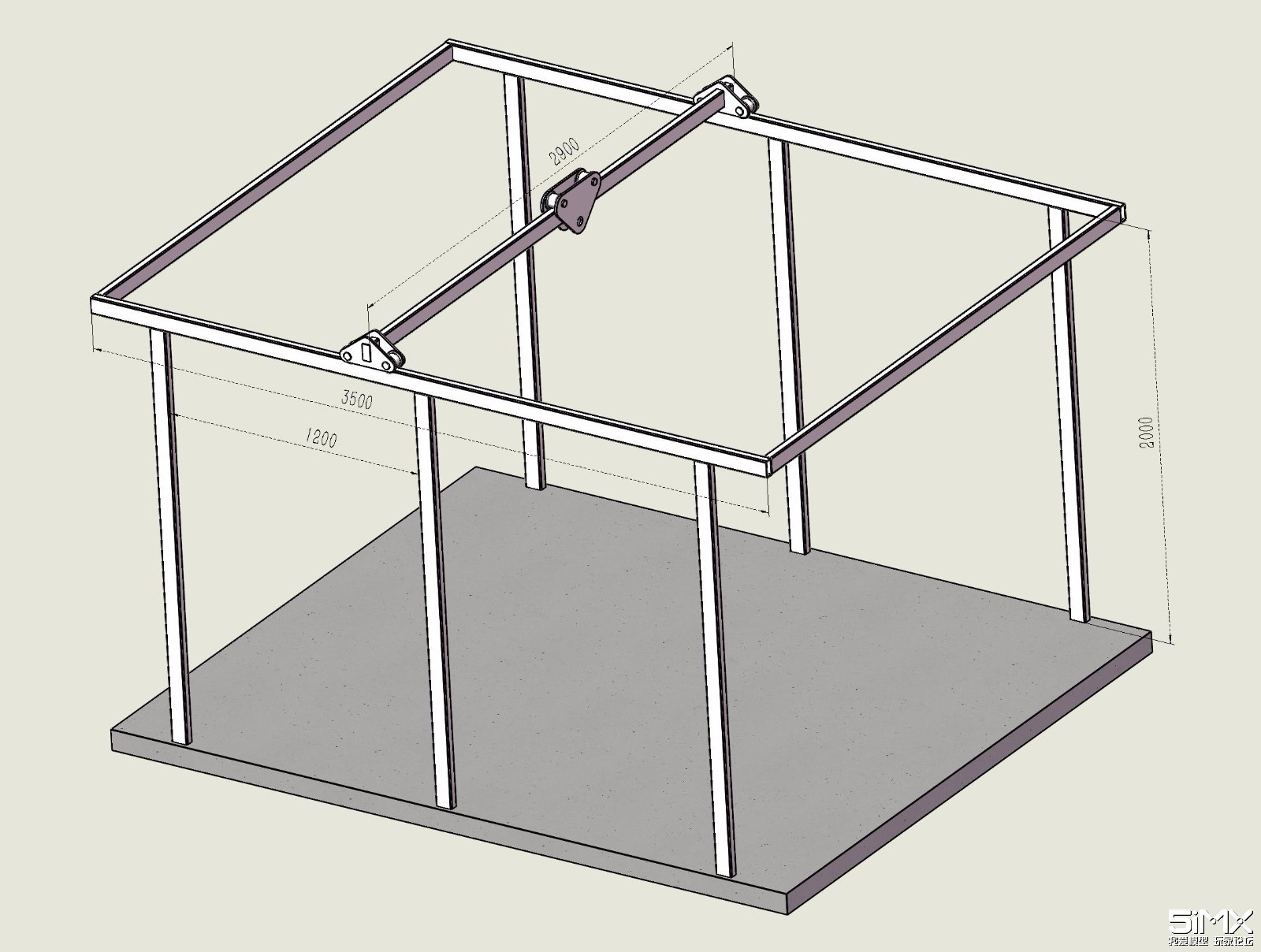

本帖最后由 304898582 于 2023-5-15 01:33 编辑 最近搞了个3.5米*2.9米的小房间,想在里面自己做手动移动的小吊机,打算在购买了个1吨的手拉葫芦;各连接位用电焊焊接,大概结构如图所示,因和安全相关,想咨询大 ...

回复

阳光zxcv 发表于 2023-5-23 09:17
视频里的柜子不错,房间不批墙太暗,做柜子前最好是先批墙,工作室灯光很重要,一旦干起活来,眼睛就不好使了,钢材要刷防锈漆,自喷漆也很方便,看起来也干净美观

欢迎继续阅读楼主其他信息

304898582 发表于 2023-5-23 08:11
哈根达斯 发表于 2023-5-22 08:56
我在我家车库做了个架子,就用的8号槽钢做立柱,14的工字钢做横梁,跨度大概3.2米人站上去问问当当,立柱都 ...

你视频中的方案不错
哈根达斯 发表于 2023-5-22 08:56
本帖最后由 哈根达斯 于 2023-5-22 09:58 编辑

我在我家车库做了个架子,就用的8号槽钢做立柱,14的工字钢做横梁,跨度大概3.2米人站上去问问当当,立柱都交代到墙上横梁焊在立柱上,


打算做成下面视频这样的工具柜,应该是没什么问题。  给你参考一下。
贴一段视频,打算做成这样的



天工君 发表于 2023-5-19 05:58
网上小吊机各式各样,价格也不贵了。
304898582 发表于 2023-5-16 20:28
本帖最后由 304898582 于 2023-5-16 20:38 编辑

感谢大家的意见,近几天在本地钢材市场溜达了几次,因要的量不大、而且不是整根购买、要价也都偏高,光是买钢材的成本都快够购买一台 23楼大哥发的款式了,如在考虑人工成本哪都超购买一台的价了,且还不一定安全!结合自己的实际情况及安全考虑,还是购买一台较合理一些,还好没有一时头脑发热直接买钢材
阳光zxcv 发表于 2023-5-16 18:41
304898582 发表于 2023-5-16 07:56
老哥、你的方管用的是多大规格的

40✘60✘3
阳光zxcv 发表于 2023-5-16 17:44
本帖最后由 阳光zxcv 于 2023-5-16 17:58 编辑
fobyellow 发表于 2023-5-16 11:50
这位朋友,您家的墙体是红砖的吧?现在很多隔断都是空心砖的,或者加气砖,做负荷是危险的

是的,红砖墙体,用的加长140的膨胀丝,吊装的重量教小,跨度也小,使用还可以,如果是近一吨的重量,这种角铁做法还是不安全
ljcaimoxing 发表于 2023-5-16 13:11
工字钢抗弯性能是最好的
kekokele 发表于 2023-5-16 12:32

轻质墙体还是这种可靠。


fobyellow 发表于 2023-5-16 11:50
阳光zxcv 发表于 2023-5-15 17:55
我的简易吊装机,矩形管,当时没找到工字钢,1吨的手拉葫芦,最多吊过不到300公斤的重物,房间跨度1.9米

这位朋友,您家的墙体是红砖的吧?现在很多隔断都是空心砖的,或者加气砖,做负荷是危险的
fobyellow 发表于 2023-5-16 11:48
welding_96 发表于 2023-5-15 16:53
我用solidworks sumulation 做的结果。 材料是  100*60*8 矩形管,Q235.

您这个结果我感觉不怎么对,原因是中间部分的下沉一定会导致两侧位置向中间内缩,您是不是把两侧做了固定几何体?
304898582 发表于 2023-5-16 07:56
阳光zxcv 发表于 2023-5-15 17:55
我的简易吊装机,矩形管,当时没找到工字钢,1吨的手拉葫芦,最多吊过不到300公斤的重物,房间跨度1.9米

老哥、你的方管用的是多大规格的

阳光zxcv 发表于 2023-5-15 17:55
我的简易吊装机,矩形管,当时没找到工字钢,1吨的手拉葫芦,最多吊过不到300公斤的重物,房间跨度1.9米
welding_96 发表于 2023-5-15 16:53
本帖最后由 welding_96 于 2023-5-15 16:56 编辑

我用solidworks sumulation 做的结果。 材料是  100*60*8 矩形管,Q235.

comet 发表于 2023-5-15 16:03
全是直角交接,却未看到三角结构!?
fobyellow 发表于 2023-5-15 15:37
304898582 发表于 2023-5-15 13:45
大佬100*60*8厚的方管应该不属于细胳膊细腿了,就这么点钢材的重量、我感觉成本都差不多接近2K了 ...

上图是我做的仿真,45号钢材,钢材型号我是外行,仅供参考。两侧在60mm面上使用100mm的宽度做滚柱/滑杆配合,也就是只提供重力方向上的支撑,其余方向为0.
仿真的结果是两侧的端面往中间内缩了大约40mm,中间部分往下15mm??是我什么地方搞错了么?????



pglljf 发表于 2023-5-15 14:52
需要吊高大的东西吗?一般家里用我觉得老虎车就够用了
304898582 发表于 2023-5-15 13:45
fobyellow 发表于 2023-5-15 13:29
您这细胳膊细腿跨度3米,不用一吨,我觉得我挂上去倒腾两下都会折断

大佬100*60*8厚的方管应该不属于细胳膊细腿了,就这么点钢材的重量、我感觉成本都差不多接近2K了
304898582 发表于 2023-5-15 13:36
海绵头头 发表于 2023-5-15 11:10
你这个设计好像不怎么稳当,承受移动惯性会脱轨吗,起码用两根管做移动横梁,四组滑轨轮更扎实。支撑部分焊 ...

我图中表述滑轮缘斜角位高度有15mm了,只是整图1:1画的,放大了观察感觉轮子小了,谢谢你的提醒、我会慎重考虑
